| Номер в госреестре | 92606-24 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | WZP |
| Изготовитель | "CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые WZP (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или оболочки наконечника ТС.
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (далее - ЧЭ) от температуры.
Термопреобразователи изготавливаются следующих серий: WZP, WZPK, WZPY, WZPKY. Серии ТС различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
ТС серий WZP и WZPK имеют разборную или неразборную конструкцию и состоят из сменной (или несменной - кабельного типа) измерительной вставки, помещенной в защитную арматуру с различными видами присоединений к процессу, соединенной с коммутационной головкой с закручивающейся крышкой и кабельными выводами (одним или двумя) общепромышленного или взрывозащищенного исполнения. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой. Внутри трубки размещены один или два тонкопленочных или проволочных платиновых ЧЭ с минеральной изоляцией проводов. В коммутационную головку ТС могут устанавливаться измерительные преобразователи утвержденных типов с аналоговым или цифровым выходным сигналом. Термопреобразователи серий WZP и WZPK могут комплектоваться дополнительными защитными термогильзами различной конструкции, изготовленными из нержавеющей стали и других материалов.
ТС серий WZPY, WZPKY имеют неразборную конструкцию и выполнены в виде кабеля с присоединенным цилиндрическим наконечником, внутри которого находятся один или два тонкопленочных чувствительных элемента. Конструкция ТС данных серий предусматривает наличие на кабеле дополнительного монтажного элемента в виде металлической трубки, обжатой вокруг оболочки кабеля.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с ЧЭ - 3-х или 4-х проводная.
Материал оболочки измерительной вставки, наконечника и защитной арматуры ТС -нержавеющая сталь. Материал коммутационной головки - литой алюминий.
Серии ТС изготавливаются различных исполнений, расшифровка структуры условного обозначения которых в зависимости от серии приведена в таблицах 1, 2.
Таблица 1 - Структура условного обозначения исполнений ТС серий WZP, WZPK
| Термопреобразователь сопротивления WZP х х - х х х 1 2 3 4 5 | |
| 1. | |
| Без обозначения | Стандартное исполнение |
| K | Бронированное (ударо- и вибропрочное) исполнение |
| 2. Количество ЧЭ | |
| Без обозначения | Один |
| 2 | Два |
| 3. Тип присоединения к процессу | |
| 1 | Без монтажных элементов |
| 2 | Неподвижный штуцер |
| 3 | Подвижный штуцер |
| 4 | Неподвижный фланец |
| 5 | Подвижный фланец |
| 4. Тип коммутационной головки | |
| 3 | Коммутационная головка в общепромышленном исполнении |
| 4 | Коммутационная головка во взрывозащищенном исполнении |
| 9 | Без коммутационной головки |
| 5. Диаметр защитной гильзы (дополнительно) | |
| 0 | <16 мм |
| 1 | 16-25 мм |
| 2 | >25 мм |
Таблица 2 - Структура условного обозначения исполнений ТС серий WZPY, WZPKY
| Термопреобразователь сопротивления WZP х х - х - х - х 1 2 3 4 5 | |
| 1. | |
| Y | Встраиваемое исполнение |
| KY | Встраиваемое бронированное исполнение |
| 2. Количество ЧЭ | |
| Без обозначения | Один |
| 2 | Два |
| 3. Значение длины кабеля, мм | |
| 4. Значение длины от наконечника с ЧЭ до монтажного (уплотнительного) элемента (при наличии), мм | |
| 5. Класс допуска (по ГОСТ 6651-2009) | |
| А | А |
| В | В |
| С | С |
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на металлический шильдик, прикрепленный к коммутационной головке или кабелю ТС. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений. Пломбирование ТС не предусмотрено.
Фотографии общего вида ТС с указанием мест нанесения заводского номера приведены на рисунках 1-2.
Цветовая гамма коммутационной головки может отличаться от приведенных на рисунках 1, 2.

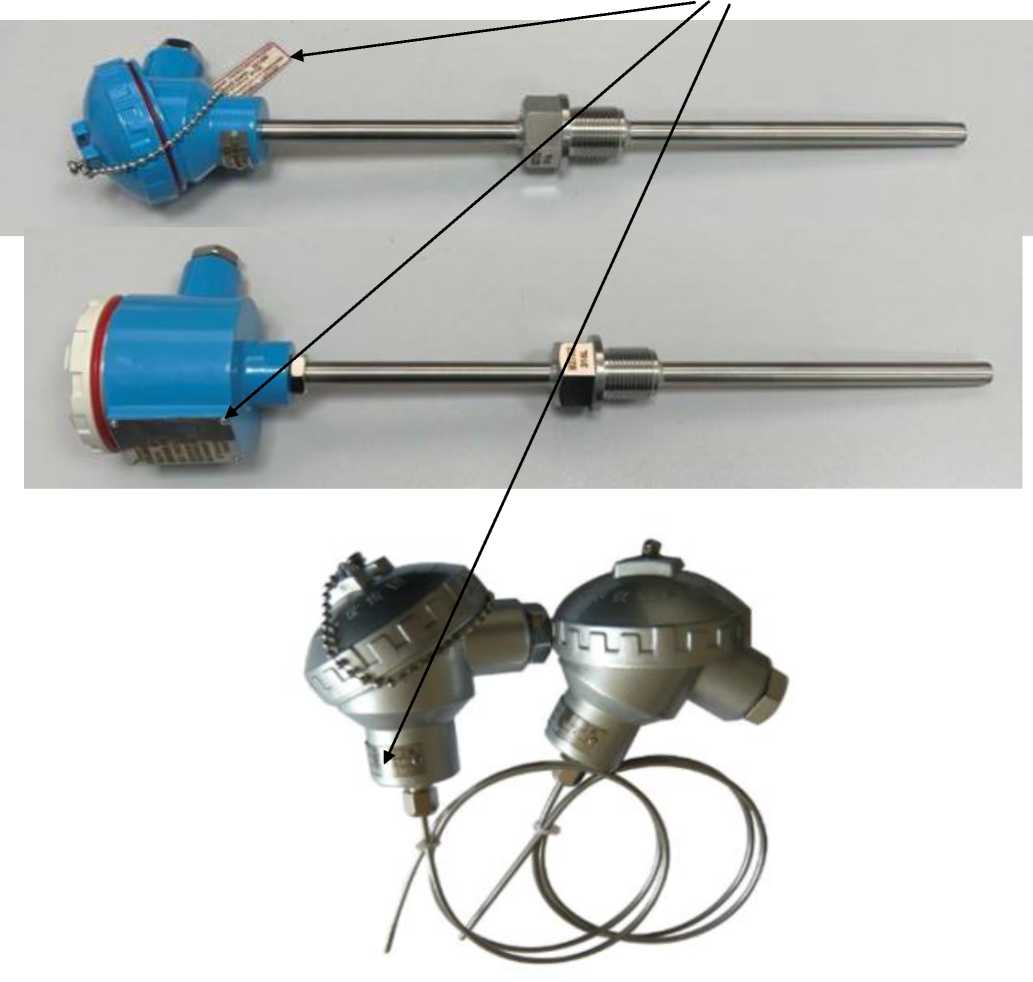

Место нанесения заводского номера
Рисунок 1 - Общий вид ТС серий WZP, WZPK

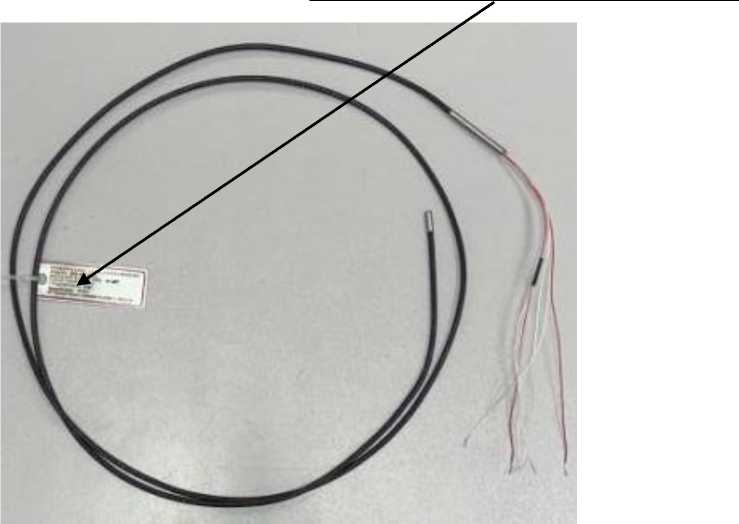

Место нанесения заводского номера
Рисунок 2 - Общий вид ТС серий WZPY, WZPKY
Метрологические и основные технические характеристики ТС приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - для ТС серий WZP, WZPK - для ТС серий WZPY, WZPKY | от -196 до +500 (1) от -60 до +200 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Класс допуска ТС по ГОСТ 6651-2009 | А, В, С (1) |
| Допуск по ГОСТ 6651-2009, °С: - для класса А - для класса В - для класса C | ±(0,15+0,002-|t|)(2) ±(0,3+0,005^t|)(2) ±(0,6+0,01 •|t|)(2) |
| Примечания: (1) - рабочий диапазон измерений температуры и класс допуска конкретного ТС указан в паспорте; (2) - |t| - абсолютное значение температуры (без учета знака), °С. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее | 100 |
| Диаметр монтажной части ТС серий WZP, WZPK, мм | от 3 до 45 |
| Длина монтажной части ТС серий WZP, WZPK, мм | от 20 до 40000 |
| Наименование характеристики | Значение |
| Диаметр измерительного наконечника ТС серий WZPY, WZPKY, мм | от 2 до 20 |
| Длина измерительного наконечника ТС серий WZPY, WZPKY, мм | от 7,6 до 300 |
| Длина кабеля ТС серий WZPY, WZPKY, мм | от 20 до 50000 |
| Масса, кг, не более | 30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С: - для ТС серий WZP, WZPK - для ТС серий WZP, WZPK взрывозащищенного исполнения - для ТС серий WZPY, WZPKY - относительная влажность, %, не более | от -60 до +60 от -55 до +60 от -60 до +180 95 |
| Маркировка взрывозащиты: - для ТС серий WZP, WZPK - для ТС серий WZPY, WZPKY | 1Ex db IIC Т6...Т1 Gb Х 0Ex ia IIC Т6...Т1 Ga Х 1Ex db IIC 500°C Gb Х 0Ex ia IIC 500°C Ga Х 0Ex ia IIC Т6...Т1 Ga Х 0Ex ia IIC 500°C Ga Х |
| Степень защиты оболочки коммутационной головки по ГОСТ 14254-2015 (для ТС серий WZP, WZPK) | IP65 |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый | WZP(1) | 1 шт. |
| Паспорт | - | 1 экз. |
| Защитная гильза | - | 1 шт. (2) |
| Примечания: (1) - серия и модель в соответствии с заказом; (2) - по дополнительному заказу. | ||
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР.
| Зарегистрировано поверок | 42 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
