| Номер в госреестре | 92609-24 |
| Наименование СИ | Резервуар горизонтальный стальной двустенный |
| Обозначение типа СИ | РГСпд-25 |
| Изготовитель | Общество с ограниченной ответственностью "Востокавтомаш" (ООО "Востокавтомаш"), г. Хабаровск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной двустенный РГСпд-25 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - горизонтальный стальной двустенный, номинальной вместимостью 25 м3 подземного расположения.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой горизонтально установленный двустенный стальной односекционный сосуд цилиндрической формы с усеченно-коническим днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к технологической шахте резервуара
Резервуар РГСпд-25 с заводским номером 0372 расположен на площадке ЦЗТ, Обособленного подразделения в пос. Угловое филиала ООО «РН-Аэро» по адресу: Приморский край, г. Артём, ул. Кишеневская, 3.
Эскиз общего вида резервуара приведен на рисунке 3. Фотография горловин и измерительного люка приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
ООО ВОСТОКАВТОМАШ
Резервуар Зав.
Дата изг.: Объем: Масса:
РГСпд-25 №0372 11.2023 25 м3 5300 кг
Рисунок 1 - Маркировочная табличка

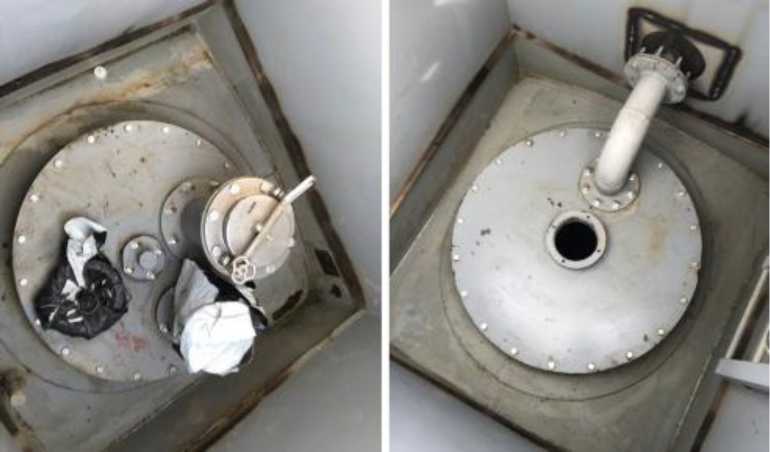

Рисунок 2 - Горловины и измерительный люк резервуара РГСпд-25 зав.№ 0372

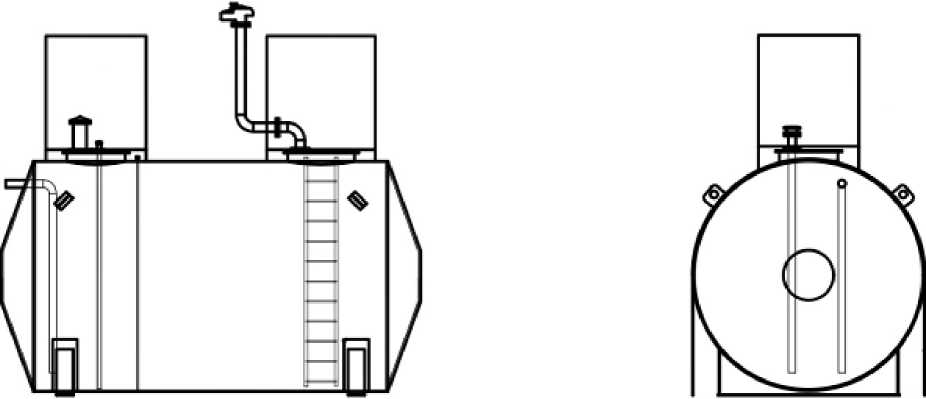

Рисунок 3 - Эскиз общего вида резервуара РГСпд-25
Пломбирование резервуара РГСпд-25 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -70 до +45 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной двустенный | РГСпд-25 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
приведены в разделе 8 «Порядок работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
