Корректоры объема газа ТАУ-ТК, 92612-24

Назначение

Корректоры объема газа ТАУ-ТК (далее - корректор) предназначены для измерения температуры газа, количества импульсов от счетчиков газа и приведения объема газа, измеренного счетчиком газа, к стандартным условиям с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.

Описание

Принцип действия корректора основан на измерении количества импульсов от счетчиков газа с помощью датчика импульсов и вычислении объема газа, приведенного к стандартным условиям, с учетом измеренной температуры с помощью термопреобразователя сопротивления 500П (Pt500) и подстановочных значений коэффициента сжимаемости и абсолютного давления.

Корректор предназначен для работы совместно со счетчиками газа, имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих условиях и обеспечивает автоматический учет потребления газа.

Условно-постоянные величины вводятся с помощью клавиатуры на лицевой панели корректора или компьютера.

Корректор состоит из пластмассового корпуса, на лицевой панели которого расположены двухкнопочная клавиатура, жидкокристаллический дисплей и порт оптического интерфейса. Внутри корпуса расположена плата CPU, плата интерфейса или плата модема (для исполнения со встроенным модемом) с основным элементом питания и с элементом питания модема (для исполнения со встроенным модемом). Через кабельные вводы на корпусе корректора к плате управления подключены преобразователь температуры и датчик импульсов. На боковой поверхности также расположены разъем для подключения цифровых интерфейсов связи (для исполнения с проводным интерфейсом). Данный разъем может использоваться для подключения внешнего источника питания. При исполнении с платой модема возможна установка разъема для подключения внешней или внутренней GSM-антенны.

Корректор имеет модификацию ТАУ-ТК12.

Корректор выпускается в двух исполнениях: с проводным интерфейсом или со встроенным модемом. Исполнение со встроенным модемом может выпускаться с внутренней или внешней антенной. Исполнение с проводным интерфейсом имеет внешний разъем для подключения на корпусе корректора.

Общий вид основных исполнений корректора представлен на рисунке 1.

Заводской номер корректоров представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится типографским способом или методом термопечати на наклейку, размещаемую на лицевой панели корректоров, и записывается в энергонезависимую память корректоров при выпуске из производства.

Просмотр заводского номера на жидкокристаллическом дисплее корректоров осуществляется путем вызова соответствующего пункта меню при помощи кнопок управления (согласно эксплуатационным документам). Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Изменение настроек корректора возможно при нажатой кнопке поверителя на электронной плате CPU. Доступ к электронной плате CPU и местам подключения датчика температуры и датчика импульсов закрыты защитной крышкой. Отверстие для доступа к кнопке поверителя в защитной крышке закрыто пластиной, проволокой и свинцовой (пластмассовой) пломбой с нанесением знака поверки давлением на пломбу.

Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

Структура условного обозначения:

ТАУ-ТК12, где:

ТАУ-ТК - наименование корректора;

[12] - номер модификации.

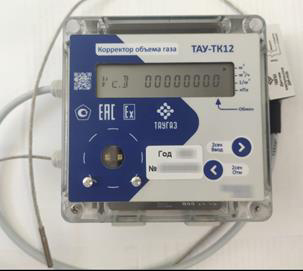

Рисунок 1 - Общий вид основных исполнений корректора

Место нанесения знака утверждения

Место нанесения заводского номера

Рисунок 2 -Место нанесения заводского номера, знака утверждения типа

Пломба с оттиском знака поверки

Пломба с оттиском изготовителя или организации, выполнявшей ремонт

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки и пломбы изготовителя

Программное обеспечение

Программное обеспечение (далее - ПО) корректора встроенное и разделено на метрологически значимую и метрологически незначимую части.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится в левой части лицевой панели методом печати и на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 6 руководства по эксплуатации.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

УРГП.407229.017 ТУ «Корректоры объема газа ТАУ-ТК. Технические условия».
