| Номер в госреестре | 92614-24 |
| Наименование СИ | Высотомеры |
| Обозначение типа СИ | ZANGER Digi-Height |
| Изготовитель | Accurate Metrology And Automation Company, Индия |
| Год регистрации | 2024 |
| Срок свидетельства | 08.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Высотомеры ZANGER Digi-Height (далее по тексту - высотомеры) предназначены для измерений и контроля геометрических величин: наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров изделий сложной формы.
Высотомеры состоят из основания, вертикальной колонны с направляющими и измерительной шкалой, измерительной каретки с держателем для измерительных щупов, дисплейным блоком, закрепленным на опоре. Перемещение измерительной каретки осуществляется вручную, либо автоматически с помощью моторизованного привода, управляемого через функции дисплейного блока.
Принцип действия высотомеров основан на считывании с измерительной шкалы значения измеряемой длины, соответствующей величине перемещения измерительной каретки.
Взаимодействие высотомера с измеряемым объектом осуществляется с помощью сменных измерительных щупов, закреплённых в держателе измерительной каретки. Величина перемещения каретки измеряется по значениям измерительной шкалы. В момент контакта наконечника измерительного щупа с объектом измерения возникает акустический сигнал, данные передаются на дисплейный блок для дальнейшей обработки.
Дисплейный блок выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольно-измерительных задач, поставленных оператором. Высотомеры укомплектованы стандартным сменным измерительным щупом со сферическим наконечником диаметром 5 мм или 6 мм. Также высотомеры могут быть укомплектованы измерительными щупами с рабочими поверхностями наконечников различной конфигурации и различными принадлежностями для их удлинения и крепления.
К данному типу высотомеров относятся следующие модификации: ZANGER Digi-Height 450, ZANGER Digi-Height 700, ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 450, ZANGER Digi-Height PLUS 700, ZANGER Digi-Height PLUS 1000, отличающиеся метрологическими и техническими характеристиками.
Нанесение знака поверки на высотомеры не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю часть корпуса высотомеров в виде маркировочной таблички и имеет буквенно-цифровое обозначение.
Общий вид высотомеров приведен на рисунке 1. Вид маркировочной таблички приведен на рисунке 2.

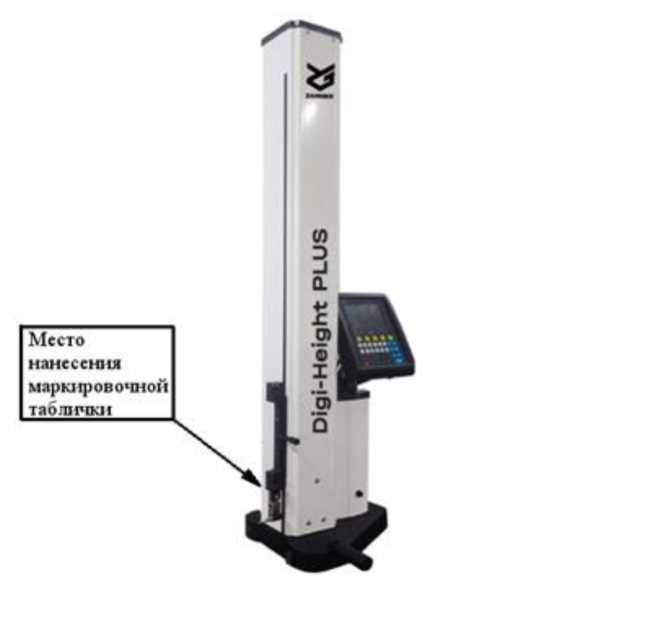

Рисунок 1. Общий вид средства измерений
Рисунок 2 - Общий вид маркировочной таблички
Пломбирование высотомеров не предусмотрено.
Программное обеспечение высотомеров предназначено для сбора измерительной информации, ее визуализации, обработки и передачи на внешние устройства хранения.
Все программное обеспечение является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | недоступно пользователю |
| Идентификационное наименование ПО | недоступно пользователю |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.7B |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины, мм - ZANGER Digi-Height 450, ZANGER Digi-Height PLUS 450 - ZANGER Digi-Height 700, ZANGER Digi-Height PLUS 700 - ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 1000 | от 0 до 450 от 0 до 700 от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений длины, мкм - ZANGER Digi-Height 450, ZANGER Digi-Height 700, ZANGER Digi-Height 1000 - ZANGER Digi-Height PLUS 450, ZANGER Digi-Height PLUS 700, ZANGER Digi-Height PLUS 1000 | ±(2,0+L/330) ±(1,1+L/1000) |
| Нормальные условия измерений: - температура окружающей среды, °С - изменение температуры воздуха, 0С/ч - относительная влажность воздуха, % | от +19,5 до +20,5 ±0,3 от 10 до 80 |
| Примечание - L - измеряемая длина в мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измерительное усилие, Н | от 0,7 до 1,3 |
| Габаритные размеры (длина^ширинахвысота), мм, не более - ZANGER Digi-Height 450, ZANGER Digi-Height PLUS 450 | 350x410x880 |
| - ZANGER Digi-Height 700, ZANGER Digi-Height PLUS 700 | 350x410x1150 |
| - ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 1000 | 350x410x1450 |
| Масса, кг, не более - ZANGER Digi-Height 450, ZANGER Digi-Height PLUS 450 | 28 |
| - ZANGER Digi-Height 700, ZANGER Digi-Height PLUS 700 | 30 |
| - ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 1000 | 32 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность воздуха, % | от 10 до 80 |
| Параметры электрического питания: - напряжение переменного тока, В | от 209 до 231 |
| - частота, Гц | от 48 до 52 |
наносится на титульный лист паспорта высотомера типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Высотомер ZANGER Digi-Height | - | 1 шт. |
| Установочная мера | - | 1 шт. |
| Стандартный измерительный щуп | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт | - | 1 экз. |
приведены в разделе 12 «Основные функции измерений», в разделе 13 «Вторичные функции измерений» и в разделе 14 «Дополнительные функции измерений» документа «Высотомеры ZANGER Digi-Height. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Высотомеры ZANGER Digi-Height. Стандарт предприятия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 27.11.2024 |
