| Номер в госреестре | 92620-24 |
| Наименование СИ | Устройства контроля авторегуляторов тормозных рычажных передач |
| Обозначение типа СИ | УКРП |
| Изготовитель | Общество с ограниченной ответственностью "НПП "Эталон-Инженеринг" (ООО "НПП Эталон-Инженеринг"), г Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 10.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля авторегуляторов тормозных рычажных передач УКРП (далее -устройства) предназначены для автоматического задания и измерений давления сжатого воздуха, и измерений линейных перемещений при испытаниях авторегуляторов тормозных рычажных передач.
Конструктивно устройство представляет собой раму, на которой смонтированы механизм силового воздействия, подвижный упор, толкатель корпуса регулятора, датчики перемещения, стойка и блок управления, а также воздухораспределителя и датчиков давления. Подключение устройства к питающей магистрали сжатого воздуха производится через штуцер на плите воздухораспределителя.
Принцип действия устройства основан на формировании давления сжатого воздуха в пневмоцилиндрах, воздействующих на проверяемый авторегулятор, посредством их коммутации к питающей воздушной магистрали или к атмосфере и одновременном измерении посредством энкодеров изменение длины авторегулятора, возникающее под влиянием силового воздействия и с помощью датчиков давления - давления в пневмоцилиндре. На основе полученной измерительной информации и исходных данных: диаметра цилиндра и коэффициента передачи рычага производится определение технических характеристик авторегуляторов, их анализ и отбраковка. Конкретная неисправность конструктивного элемента авторегулятора соответствует различным комбинациям высвеченных индикаторов светодиодной линейки.
К настоящему типу средств измерений относятся устройства модификаций УКРП-1; УКРП-2 и УКРП-3, которые в зависимости от типа рычага авторегулятора выпускаются в разных исполнениях и отличаются друг от друга метрологическими и техническими характеристиками согласно таблиц 2 и 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер имеет цифровой формат, который состоит из арабских цифр, и наносится на металлические таблички прямоугольной формы фотохимическим методом или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра устройства, возможность прочтения и сохранность номера в процессе эксплуатации и прикреплен на боковой поверхности блока управления.
Общий вид устройства с указанием мест пломбировки, мест нанесения заводского номера, знака утверждения типа, товарного знака предприятия-изготовителя представлен на рисунках 1 и 2.
Место нанесения знака утверждения типа
Место пломбировки

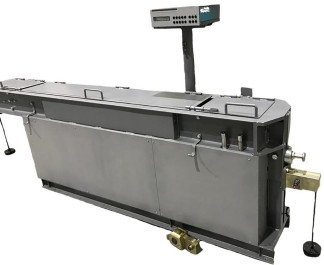

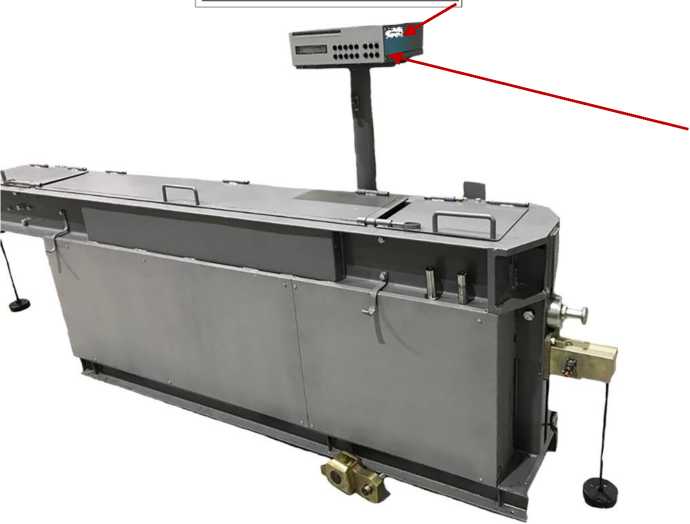

Рисунок 1- Общий вид устройства модификации УКРП-1
->Э ЭТАЛОН
Ж ИИЖЕНЕРИНГ
Место нанесения знака утверждения типа
Дата 01.2023
Место пломбировки

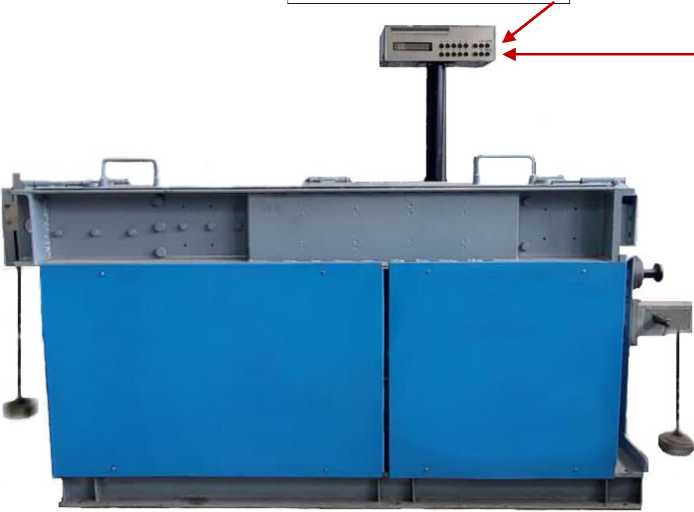

Рисунок 2 - Общий вид устройства модификации УКРП-3
Устройства УКРП оснащены программным обеспечением (ПО), состоящим из одной программы, записываемой в энергонезависимую память микросхемы микроконтроллера блока управления.
Программа имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- сравнение полученных результатов измерения с нормированными значениями;
- визуализация результатов измерений и сравнения;
- управление работой составных частей устройств;
- организация интерфейса с оператором.
Программное обеспечение вычисляет непосредственный результат измерений. При этом аппаратная и программная части устройств, работая совместно, обеспечивают заявленные метрологические характеристики.
Уровень защиты ПО и измерительной информации устройств от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014. Влияние ПО устройства учтено при нормировании метрологических характеристик. Конструкция устройства исключает возможность несанкционированного влияния на ПО устройства и измерительную информацию.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | ||
| УКРП-1 | УКРП-2 | УКРП-3 | |
| Идентификационное наименование ПО | УКРП-1 | УКРП-2 | УКРП-3 |
| Номер версии (идентификационный номер) ПО | 1.ХХ* | ||
| Цифровой идентификатор ПО | |||
| *«Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9 | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | ||
| УКРП-1 | УКРП-2 | УКРП-3 | |
| Диапазон измерений линейных перемещений, мм | от 0 до 750 | от 0 до 750 | от 0 до 350 |
| Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм | ±(1,5 + 0,004-L) | ||
| Цена единицы наименьшего разряда при измерении линейных перемещений, мм | 0,1 | ||
| Диапазон измерений давления, МПа (кгс/см2) | от 0 до 0,6 (от 0 до 6,1) | ||
| Пределы допускаемой абсолютной погрешности измерений давления, МПа (кгс/см2) | ±0,015 (±0,150) | ||
*где L - измеряемое перемещение, мм
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | ||
| УКРП-1 | УКРП-2 | УКРП-3 | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 3100 700 1800 | 3100 700 1800 | 2100 700 1800 |
| Масса, кг, не более | 600 | 600 | 500 |
| Рабочее давление сжатого воздуха в питающей магистрали, МПа (кгс/см2) | от 0,65 до 0,90 (от 6,6 до 9,2) | ||
| Параметры электрического питания: - напряжение переменного тока, В - номинальная частота переменного тока, Гц | 220±22 50 | ||
| Потребляемая мощность, В^А, не более | 200 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Срок службы, лет | 10 | ||
наносится типографским способом на титульный лист «Руководства по эксплуатации» и методом лазерной гравировки на маркировочную табличку, прикрепленную на боковой поверхности блока управления.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство контроля авторегуляторов тормозных рычажных передач | УКРП | 1 шт. |
| для модификации УКРП-1 | ЭТИН.012.000.000.001 | 1 шт. |
| Блок управления для модификации УКРП-2 | ЭТИН.012.000.000.002 | 1 шт. |
| для модификации УКРП-3 | ЭТИН.012.000.000.003 | 1 шт. |
| Штанга самоконтроля | ЭУКРП.06.000 | 1 шт. |
| Шайба | ЭУКРП.06.000 | 2 шт. |
| Направляющая линейки* | УКРП010.сб 83 | 1 шт. |
| Руководство по эксплуатации | ЭТИН.012.000.000.000 РЭ | 1 экз. |
| Паспорт | ЭТИН.012.000.000.000 ПС | 1 экз. |
| Методика поверки | 1 экз. |
* - опция, поставляется по отдельному заказу.
приведены в п. 2 «Эксплуатация устройства» ЭТИН.012.000.000.000 РЭ руководства по эксплуатации.
Приказ Росстандарта от 20 октября 2022 г № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»;
ТУ 30.20.40-012-12345520-2022 «Устройства контроля авторегуляторов тормозных рычажных передач УКРП. Технические условия»;
Локальная поверочная схема для средств измерений Устройств контроля авторегуляторов тормозных рычажных передач УКРП.
