| Номер в госреестре | 92627-24 |
| Наименование СИ | Измерители плотности бесконтактные |
| Обозначение типа СИ | ИПБ-1К |
| Изготовитель | Общество с ограниченной ответственностью "Научно-технический центр Экофизприбор" (ООО "НТЦ Экофизприбор"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 10.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители плотности бесконтактные ИПБ-1К (далее - плотномеры) предназначены для бесконтактного измерения плотности пульп и жидких сред в трубопроводах (при их полном заполнении) и различных технологических установках.
Конструктивно плотномеры состоят из кассеты СН с радионуклидным источником ОСГИ Na-22 (номинальная активность излучения 4-105 Бк) или Eu-152 (номинальная активность излучения 8-105 Бк), блока детектирования БД и блока обработки информации БОИ. Блок детектирования и кассета с источником Na-22 или Eu-152 крепится непосредственно на трубопроводе. Блок БОИ с дисплеем устанавливается на рабочем месте оператора. Результаты измерения выводятся на экран дисплея. Предусмотрен вывод информации в виде токового выхода (4 - 20) мА. При необходимости плотномеры комплектуются блоком питания (БП).
Принцип действия плотномеров основан на регистрации изменения плотности потока гамма-излучения в месте расположения чувствительной зоны установленного на трубопроводе блока детектирования, вызванного изменением плотности протекающих по трубопроводу пульп или растворов. Поток гамма-излучения от излучателя ослабляется контролируемым материалом и регистрируется блоком детектирования, в котором этот поток преобразуется в последовательность статистически распределенных импульсов со средней частотой следования импульсов прямо пропорциональной плотности потока излучения.
К настоящему типу средств измерений относятся плотномеры следующих модификаций:
- 10 (обозначение ИПБ-1К-10)
- 11 (обозначение ИПБ-1К-11),
- 12 (обозначение ИПБ-1К-12),
- 13 (обозначение ИПБ-1К-13), которые отличаются друг от друга комплектацией, а также метрологическими и техническими характеристиками.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер плотномеров формируется из заводского номера блока детектирования (БД) и блока обработки информации (БОИ). Заводской номер, идентифицирующий каждый экземпляр блока детектирования (БД) и блока обработки информации (БОИ), в буквенноцифровом обозначении по системе нумерации предприятия-изготовителя наносится методом лазерной печати на шильдике или гравировкой.
Общий вид кассеты СН с радионуклидным источником, блоков детектирования, обработки информации и блока питания с местами нанесения знака утверждения типа, заводского номера и схемами пломбировки представлен на рисунках 1 - 11.

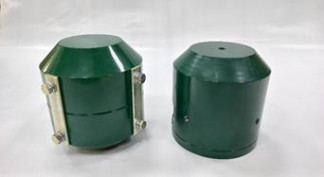

Рисунок 1. Общий вид кассет СН с радионуклидным источником
Рисунок 2. Общий вид блока детектирования БД-6-1Д или БД-6-5Д
Рисунок 3. Общий вид блока детектирования БД-6-1 или БД-6-5

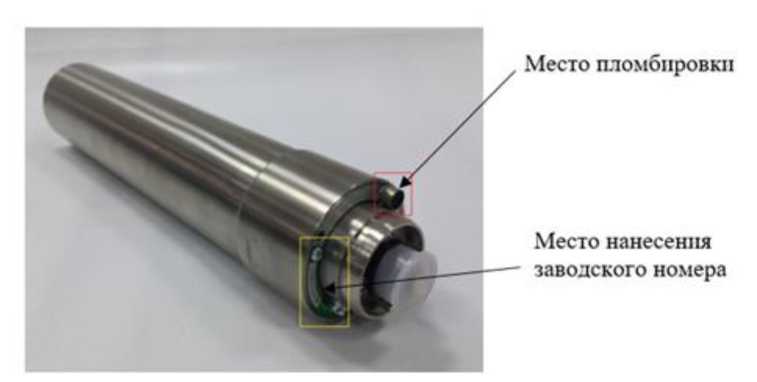

Рисунок 4. Места нанесения заводского номера и пломбировки блоков детектирования БД-61 или БД-6-5, БД-6-1Д или БД-6-5Д

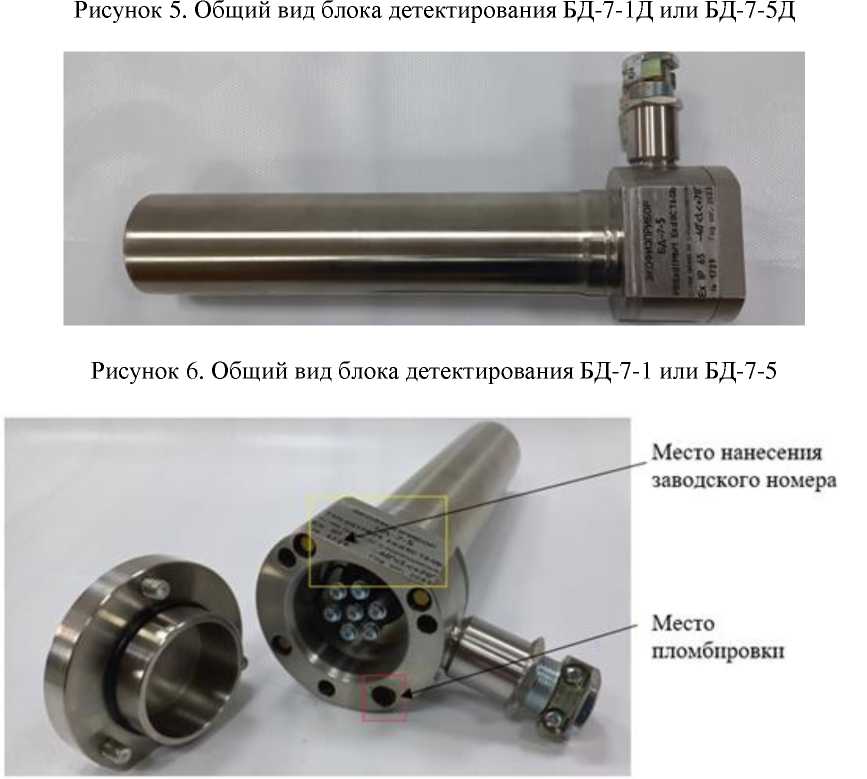

Рисунок 7. Места нанесения заводского номера и пломбировки блоков детектирования БД-7-1 или БД-7-5, БД-7-1Д или БД-7-5Д

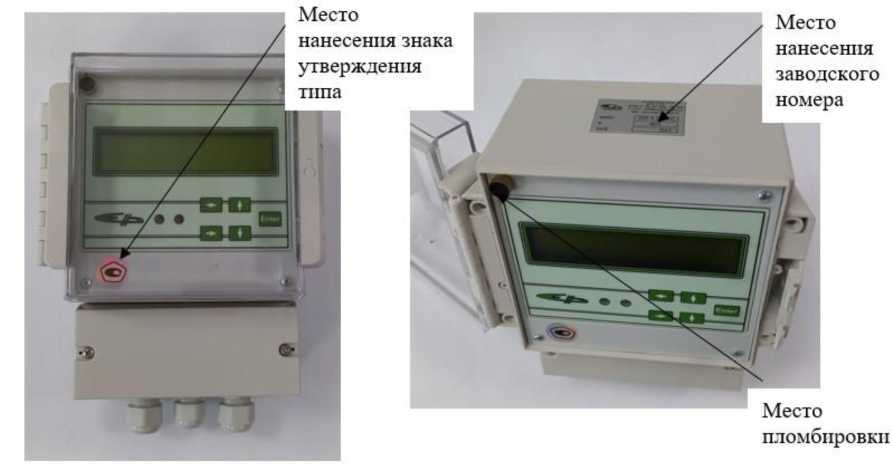

Рисунок 8. Общий вид блока обработки информации БОИ-3

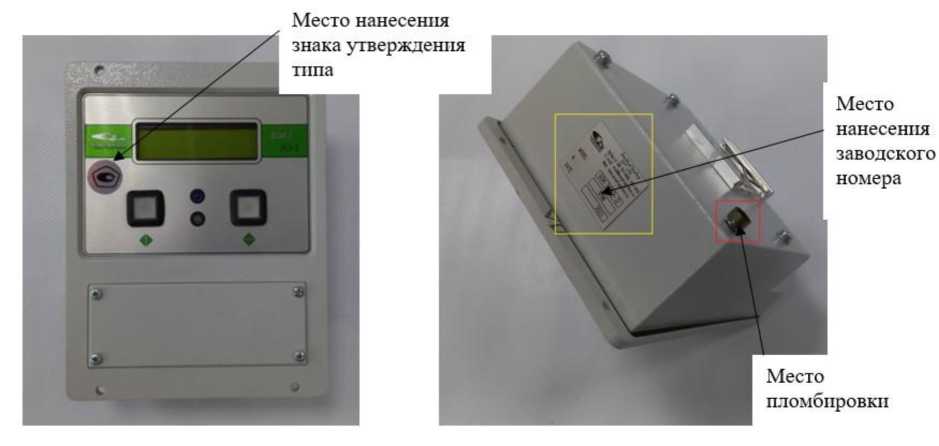

Рисунок 9. Общий вид блока обработки информации БОИ-4
Место нанесения заводского номера
Место нанесения знака утверждения типа

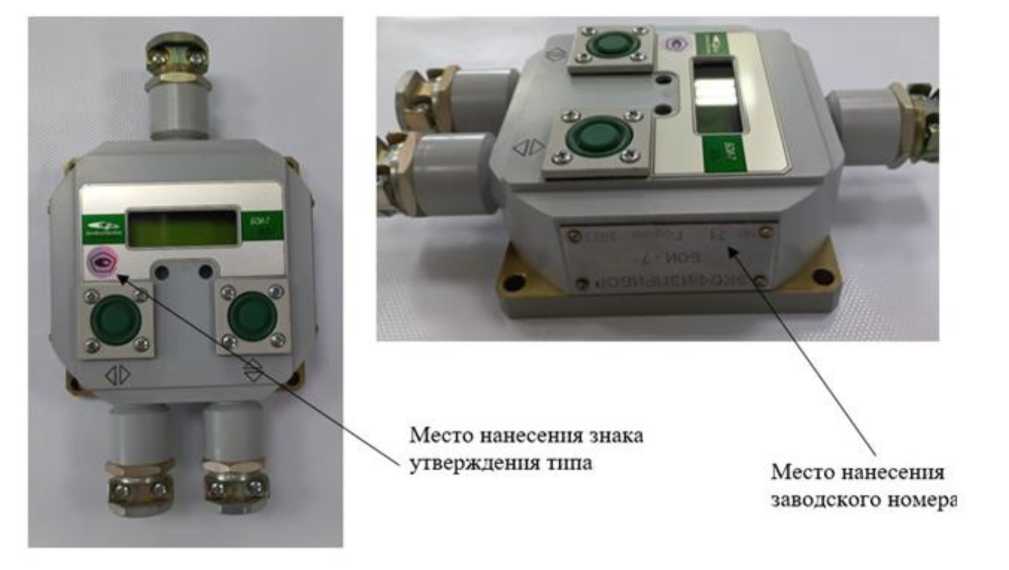

Рисунок 10. Общий вид блока обработки информации БОИ-7

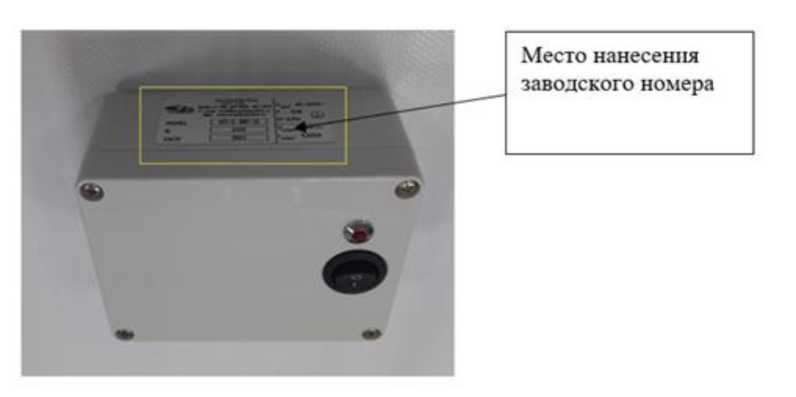

Рисунок 11. Общий вид блока питания БП-2
Программное обеспечение входящего в состав плотномера блока БОИ является встроенным, метрологически значимым и выполняет функции управления измерением, сбором и обработкой данных, сохранением результатов измерений.
ПО устанавливается при изготовлении плотномеров (блока БОИ). Конструкция блоков БОИ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже - блока БОИ-4 - блоков БОИ-3 и БОИ-7 | V 4.4 V3734 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений плотности, кг/м3 | от 650 до 2000 |
| Пределы допускаемой основной абсолютной погрешности измерений плотности для трубопровода диаметром от 0,1 до 0,2 м включ., кг/м3: - для модификаций 10, 12 - для модификаций 11, 13 | ±6,0 ±10,0 |
| Пределы допускаемой основной абсолютной погрешности измерений плотности для трубопровода диаметром свыше 0,2 м и диапазона измерений плотности от 650 до 1700 кг/м3 включ., кг/м3: - для модификаций 10, 12 - для модификаций 11, 13 | ±6,0 ±10,0 |
| Пределы допускаемой основной абсолютной погрешности измерений плотности для трубопровода диаметром свыше 0,2 м и диапазона измерений плотности свыше 1700 до 2000 кг/м3, кг/м3: - для модификаций 10, 12 - для модификаций 11, 13 | ±12,0 ±20,0 |
| Предел допускаемой дополнительной абсолютной погрешности измерений плотности, вызванной изменением температуры окружающей среды на каждые 10 °С, доля основной абсолютной погрешности (в диапазоне рабочих температур блоков детектирования от минус 40 °С до плюс 70 °С) | 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, ВА, не более | 10 |
| Габаритные размеры блоков детектирования, мм, не более - Блок детектирования БД-6-5 или БД-6-1 - диаметр | 68 |
| - длина; | 326 |
| - Блок детектирования БД-6-5Д или БД-6-1Д: - диаметр | 68 |
| - длина; | 496 |
| - Блок детектирования БД-7-5 или БД-7-1: - диаметр | 64 |
| - длина; | 356 |
| -Блок детектирования БД-7-5Д или БД-7-1Д: - диаметр | 64 |
| - длина | 530 |
| Наименование характеристики | Значение |
| Габаритные размеры блоков обработки информации, длинахширинахвысота, мм, не более - Блок обработки информации БОИ-3 - Блок обработки информации БОИ-4 - Блок обработки информации БОИ-7 | 175x136x65 215x165x115 270x150x70 |
| Габаритные размеры блока питания БП-2, длинахширинахвысота, мм, не более | 115x115x65 |
| Габаритные размеры, диаметр х длина, мм, не более - кассеты СН-1, СН-2 (без транспортной заглушки) - кассеты СН-5 | 140x78 140x142 |
| Масса, кг, не более - кассеты СН-1(без транспортной заглушки) - кассеты СН-2 (без транспортной заглушки) - кассеты СН-5 | 9,2 8,2 18,6 |
| Масса блоков детектирования, кг, не более - Блок детектирования БД-6-5 или БД-6-1 - Блок детектирования БД-6-5Д или БД-6-1Д - Блок детектирования БД-7-5 или БД-7-1 - Блок детектирования БД-7-5Д или БД-7-1 Д | 3,4 5,1 5,7 7,5 |
| Масса блоков обработки информации, кг, не более: - Блок обработки информации БОИ-3 - Блок обработки информации БОИ-4 - Блок обработки информации БОИ-7 | 1,1 0,9 6,4 |
| Масса блока питания БП-2 | 0,6 |
| Рабочие условия эксплуатации: температура окружающей среды, °С - для всех блоков детектирования -для блоков БОИ-3, БОИ-7 и БП-2 -для блока БОИ-4 | от -40 до +70 от 0 до +50 от -20 до +50 |
| Условия транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от - 50 до +50 95 |
| Устойчивость к вибрации: - частотой, Гц - амплитуда смещения, мм, не более | от 10 до 55 0,15 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 -корпуса блоков детектирования БД-6-1, БД-6-1Д, БД-7-1, БД-7-1Д и блоков обработки информации БОИ-4 и БОИ-7 -корпус блока обработки информации БОИ-3 -корпус блока питания БП-2, в зависимости от модификации | IP-65 IP-54 от IP-54 до IP-65 |
| Уровень и вид взрывозащиты блоков детектирования БД-7-1, БД-7-1Д, БД-7-5, БД-7-5Д и блока обработки информации БОИ-7 | PB Ex d I Mb/1Ex d ПС Т6 Gb |
| Среднее время безотказной работы измерителя плотности бесконтактного ИПБ-1К, ч, не менее | 20000 |
| Средний срок службы измерителя плотности бесконтактного ИПБ-1К, лет, не менее | 8 |
наносится на титульный лист эксплуатационной документации типографским способом и на блок обработки информации в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение КЗРС. ... | ИПБ-1К-10 | ИПБ-1К-11 | ИПБ-1К-12 | ИПБ-1К-13 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Блок детектирования БД-6-1 или БД-6-5 | 329000.006-01 или -05 | 1 | |||
| Блок детектирования БД-6-1Д или БД-6-5Д | 329000.006-21 или -25 | 1 | |||
| Устройство крепления БД-6-1 или БД-6-5 | 407460.062-01-80, 100, 407460.174-01-01-150, 200, 407460.174-01-02-250, 300, 350, 400, 450, 500, 550* | 1 | |||
| Устройство крепления БД-6-1Д или БД-6-5Д | 407460.062-03-80, 100, 407460.174-03-01-150, 200, 407460.174-03-02-250, 300, 350, 400, 450, 500, 550* | 1 | |||
| Блок детектирования БД-7-1 или БД-7-5 | 329000.007-01 или -05 | 1 | |||
| Блок детектирования БД-7-1Д или БД-7-5Д | 329000.007-21 или -25 | 1 | |||
| Устройство крепления БД-7-1 или БД-7-5 | 407460.063-01-80, 100, 407460.175-01-01-150, 200, 407460.175-01-02-250, 300, 350, 400, 450, 500, 550* | 1 | |||
| Устройство крепления БД-7-1Д или БД-7-5Д | 407460.063-03-80, 100, 407460.175-03-01-150, 200, 407460.175-03-02-250, 300, 350, 400, 450, 500, 550* | 1 | |||
| Блок БОИ-3 и блок питания БП-2 | 843809.005 460423.010 | 1 | 1 | 1 | 1 |
| Блок БОИ-4 и блок питания БП-2 | 843390.004 460423.010 | ||||
| Блок БОИ-7 | 843809.007 | ||||
| Кассета СН-1 | 180000.002** | 1 | 1 | 1 | 1 |
| Кассета СН-2 | 180000.003** | ||||
| Кассета СН-5 | 180000.024** | ||||
| Руководство по эксплуатации | 843000.011 РЭ | 1 | 1 | 1 | 1 |
| Паспорт | 843000.011 ПС | 1 | 1 | 1 | 1 |
Примечания:
1 * - в комплект поставки входит одно из устройств крепления в зависимости от диаметра трубопровода, на котором устанавливается ИПБ-1К;
2 ** - в комплект поставки входит одна из кассет в зависимости от конкретных условий измерения плотности;
3 В комплект поставки входит один блок обработки информации БОИ в зависимости от технического задания на комплект оборудования.
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации КЗРС.843000.011 РЭ.
КЗРС.843000.011 ТУ. Измерители плотности бесконтактные ИПБ-1К. Технические условия.
