| Номер в госреестре | 92628-24 |
| Наименование СИ | Анализаторы спектра реального времени |
| Обозначение типа СИ | АСРВ |
| Изготовитель | Акционерное общество "Государственный центр стандартизации, сертификации и метрологического обеспечения в области электромагнитной совместимости" (АО "ГЦМО ЭМС"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 10.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра реального времени АСРВ предназначены для измерений частоты и уровня мощности спектральных составляющих радиотехнических сигналов.
Анализаторы спектра реального времени АСРВ представляют собой малогабаритные моноблочные приборы, подключаемые по интерфейсу USB или LAN к внешнему персональному компьютеру с операционной системой Windows или Linux, на котором установлено специальное программное обеспечение для управления режимами отображения и обработки измерительных данных.
Принцип действия анализаторов спектра реального времени АСРВ основан на последовательном гомодинном преобразовании (модификации АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-4С, АСРВ-6С, АСРВ-8С) или супергетеродинном преобразовании (модификации АСРВ-9, АСРВ-20, АСРВ-22, АСРВ-40, АСРВ-9С, АСРВ-20С, АСРВ-22С, АСРВ-40С) входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего источника сигнала синхронизации, в том числе от навигационной системы ГНСС. Мгновенные значения напряжения низкой частоты, выделенные в узкополосном приёмнике с квадратурной демодуляцией, преобразуются аналого-цифровым преобразователем (АЦП) разрядностью 14 бит в цифровой код. Спектрограмма сигнала отображается на виртуальной панели дисплея внешнего компьютера. Предусмотрены следующие режимы анализа входных сигналов: анализатор спектра параллельно-последовательного типа, запись и последующая обработка квадратурных данных, анализ импульсных сигналов и параллельный анализ спектра в реальном масштабе времени. Питание анализаторов осуществляется через интерфейс USB Type-C от внешнего блока питания.
К данному типу анализаторов спектра реального времени АСРВ относятся следующие модификации, отличающиеся диапазоном частот, типом интерфейса управления и передачи данных (USB для модификаций АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-9, АСРВ-20, АСРВ-22, АСРВ-40 или LAN для модификаций АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С, АСРВ-22С, АСРВ-40С) и типом соединителя измерительного порта (3,5 мм, «розетка» для модификаций АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С, АСРВ-9, АСРВ-9С или 2,92 мм, «розетка» для модификаций АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С, АСРВ-40, АСРВ-40С).
Данный тип анализаторов спектра реального времени АСРВ может иметь следующие опции:
01 - встроенный термостатированный кварцевый генератор;
03 - регулировка частоты дискретизации АЦП;
УЧ - расширение верхнего предела диапазона частот для модификаций АСРВ-4, АСРВ-4С;
УФШ - уменьшение фазовых шумов для модификаций АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С;
ТГ - встроенный генератор сигналов;
И01 - внешняя плата расширения MUXIO для расширения функциональных возможностей анализаторов;
И02 - внешний модуль ГНСС для подключения к плате MUXIO и синхронизации встроенного генератора качающейся частоты;
И03 - внешний модуль ГНСС для синхронизации встроенного термостатированного кварцевого генератора;
Т - расширение диапазона температур применения для анализаторов АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-9, АСРВ-20, АСРВ-22, АСРВ-40.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на боковую панель прибора и имеет формат шестнадцатизначного буквенно-цифрового номера.
Для предотвращения несанкционированного доступа анализаторы спектра реального времени АСРВ имеют защитную наклейку завода-изготовителя, разрушающуюся при вскрытии корпуса.
Общий вид анализаторов спектра реального времени АСРВ, место для нанесения знака утверждения типа представлены на рисунках 1 - 4. Место для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, представлено на рисунке 5.

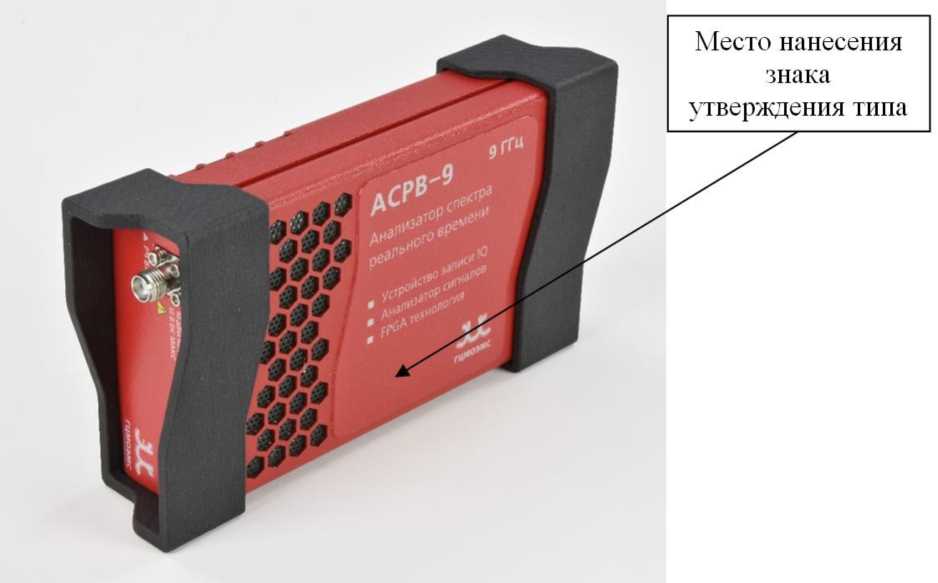

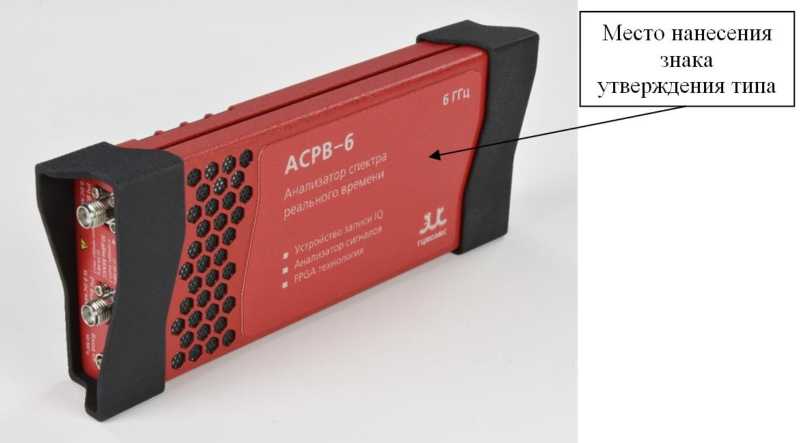

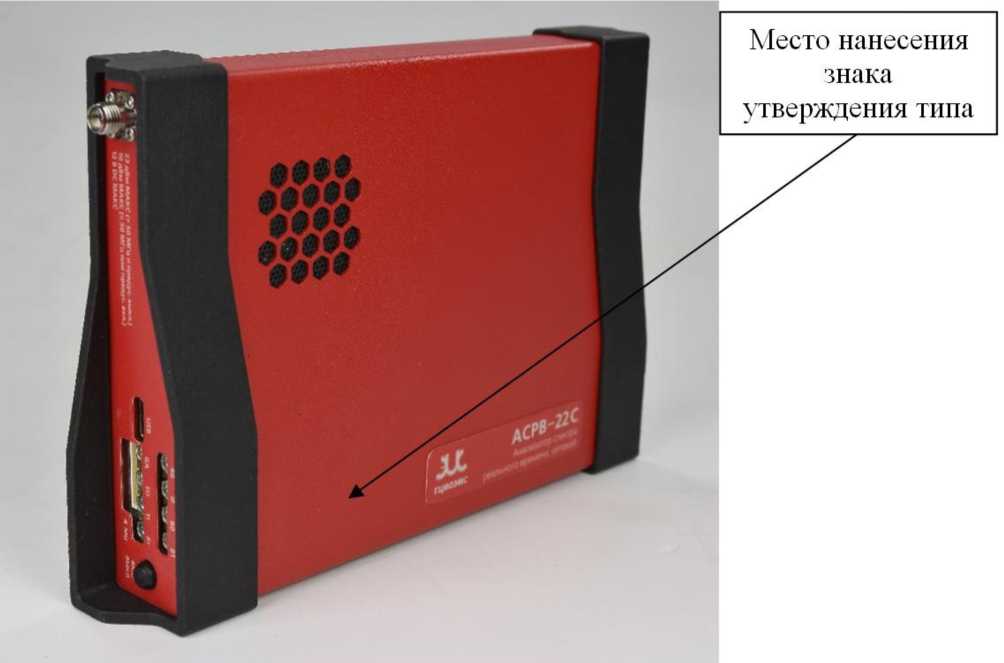

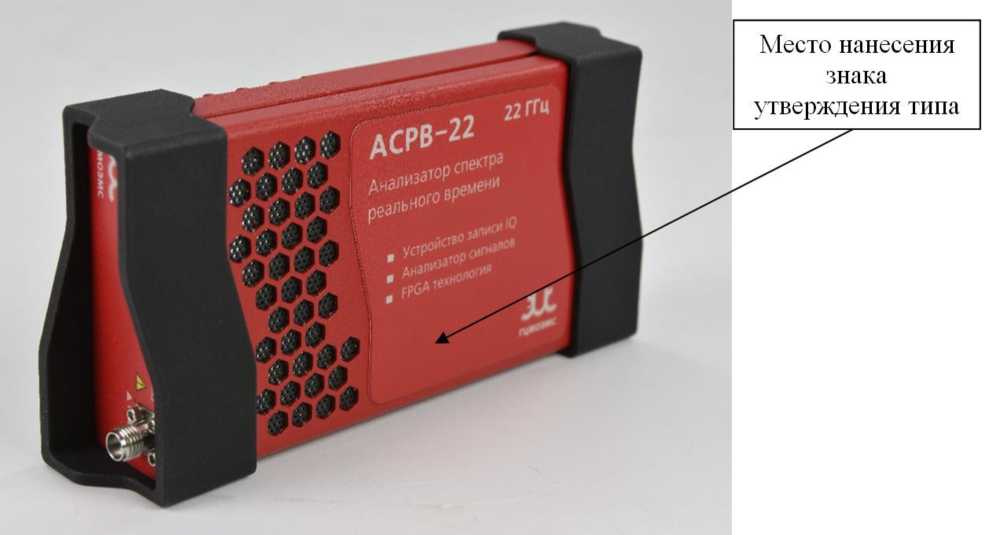

Рисунок 1 - Общий вид, место нанесения знака утверждения типа анализаторов спектра реального времени АСРВ модификаций АСРВ-4, АСРВ-6, АСРВ-8 с типом интерфейса управления и передачи данных USB
Рисунок 2 - Общий вид, место нанесения знака утверждения типа анализаторов спектра реального времени АСРВ модификация АСРВ-9 с типом интерфейса управления и передачи данных USB
Рисунок 3 - Общий вид, место нанесения знака утверждения типа анализаторов спектра реального времени АСРВ модификаций АСРВ-20, АСРВ-22, АСРВ-40 с типом интерфейса управления и передачи данных USB
Рисунок 4 - Общий вид, место нанесения знака утверждения типа анализаторов спектра реального времени АСРВ модификаций АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С, АСРВ-22С, АСРВ-40С с типом интерфейса управления и передачи данных LAN

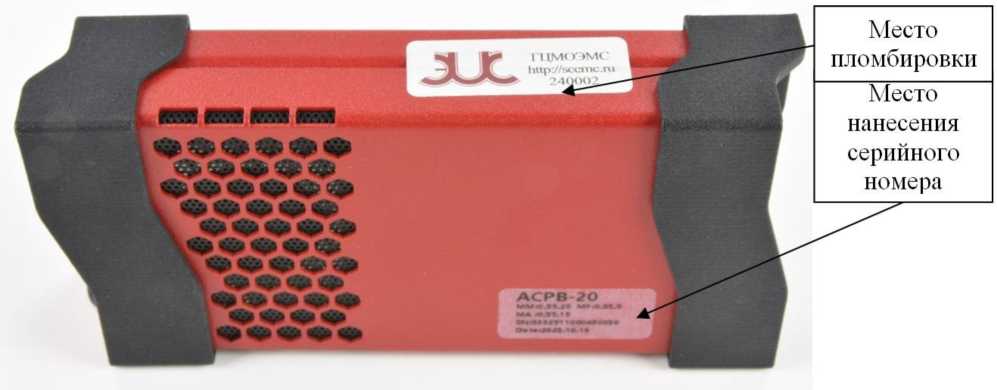

Рисунок 5 - Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр средства измерений

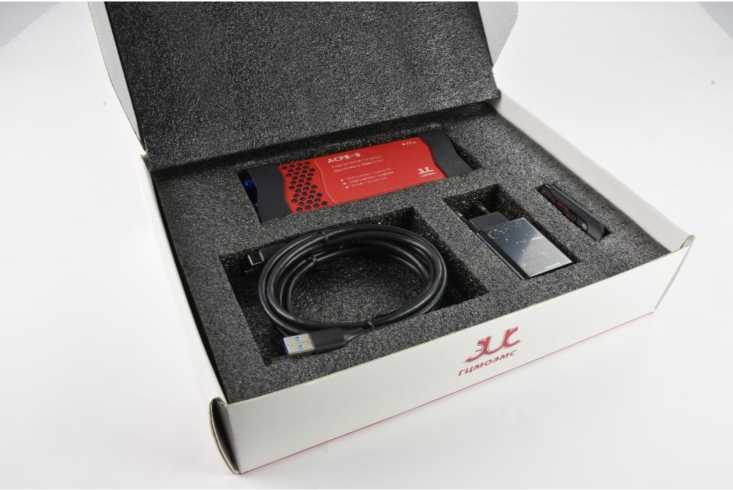

Рисунок 6 - Комплектность средства измерений (анализатор спектра реального времени АСРВ, кабель питания, кабель управления и передачи данных, блок питания, флеш-накопитель)
Программное обеспечение «СПО АСРВ» предназначено для управления режимами работы анализаторов спектра реального времени АСРВ, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра реального времени АСРВ за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СПО АСРВ |
| Номер версии (идентификационный номер) ПО | не ниже 1.55.61 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон частот, в зависимости от модификации анализатора и наличия опции УЧ, Гц: АСРВ-4, АСРВ-4С, штатно АСРВ-4, АСРВ-4С, опция УЧ АСРВ-6, АСРВ-6С АСРВ-8, АСРВ-8С АСРВ-9, АСРВ-9С АСРВ-20, АСРВ-20С АСРВ-22, АСРВ-22С АСРВ-40, АСРВ-40С | от 9-103 до 4,5-109 от 9-103 до 6,ЗМ09 от 9-103 до 6,ЗМ09 от 9-103 до 8,5*109 от 9-103 до 9,5-109 от 9-103 до 2М010 от 9-103 до 2,2^1010 от 9-103 до 4-1010 |
| Диапазон полос обзора в режиме анализатора спектра, Гц | 0; от 103 до полного диапазона частот |
| Полоса пропускания в режиме анализатора спектра, Гц | от 1 до 10-106 |
| Максимальная полоса анализа в режиме анализа спектра в реальном масштабе времени, в зависимости от модификации анализатора, МГц: АСРВ-4, АСРВ-4С АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С, АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С, АСРВ-40, АСРВ-40С | от 4,75 до 7,75 от 98 до 102 |
| Минимальная длительность сигнала, определяемая в режиме анализа спектра в реальном масштабе времени, в зависимости от модификации анализатора, мкс: АСРВ-4, АСРВ-4С АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С, АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С, АСРВ-40, АСРВ-40С | 265 16,5 |
| Пределы допускаемой относительной погрешности воспроизведения частоты опорным кварцевым генератором Зоп в диапазоне температур окружающей среды от +18 °С до +28 °С: - штатно - опция 01 | ±Г10-6 ±1,5М0-7 |
| Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала с помощью маркеров, в диапазоне частот, в зависимости от установленной полосы пропускания RBW и измеряемой частоты F, Гц | ± (5опТ + 0,4-RBW + 1) |
| 1 | 2 |
| Максимальный уровень сигнала на входе, в зависимости от модификации анализатора и диапазона частот, дБ (1 мВт): АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С: - от 9 кГц до 30 МГц включ. | 10 |
| - св. 30 МГц до верхнего предела диапазона частот | 23 |
| АСРВ-9, АСРВ-9С: - от 9 кГц до 90 МГц включ. | 7 |
| - св. 90 МГц до 9,5 ГГц | 23 |
| АСРВ-20, АСРВ-20С: - от 9 кГц до 120 МГц включ. | 10 |
| - св. 120 МГц до 20 ГГц | 23 |
| АСРВ-22, АСРВ-22С: - от 9 кГц до 90 МГц включ. | 10 |
| - св. 90 МГц до 22 ГГц | 23 |
| АСРВ-40, АСРВ-40С: - от 9 кГц до 40 ГГц | 10 |
| Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц на входе 50 Ом при полосе пропускания 10 кГц, среднеквадратическом детекторе, в зависимости от модификации анализатора и диапазона частот, дБ (1 мВт), не более: АСРВ-4, АСРВ-4С: - от 9 до 100 кГц включ. | -112 |
| - св. 0,1 до 100 МГц включ. | -131 |
| - св. 0,1 до 3 ГГц включ. | -154 |
| - св. 3 до 4,5 ГГц включ. | -155 |
| - св. 4,5 до 6,3 ГГц (опция УЧ) | -155 |
| АСРВ-6, АСРВ-6С: - от 9 до 100 кГц включ. | -115 |
| - св. 0,1 до 100 МГц включ. | -133 |
| - св. 0,1 до 3 ГГц включ. | -156 |
| - св. 3 до 6,3 ГГц | -157 |
| АСРВ-8, АСРВ-8С: - от 9 до 100 кГц включ. | -133 |
| - св. 0,1 до 100 МГц включ. | -154 |
| - св. 0,1 до 3 ГГц включ. | -156 |
| - св. 3 до 6,3 ГГц включ. | -156 |
| - св. 6,3 до 7,5 ГГц включ. | -154 |
| - св.7,5 до 8,5 ГГц | -154 |
| АСРВ-9, АСРВ-9С: - от 9 кГц до 1 МГц включ. | -111 |
| - св. 1 до 100 МГц включ. | -145 |
| - св. 0,1 до 3 ГГц включ. | -160 |
| - св. 3 до 6 ГГц включ. | -160 |
| - св. 6 до 9,5 ГГц | -154 |
| 1 | 2 |
| АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С: - от 9 до 100 кГц включ. | -148 |
| - св. 0,1 до 100 МГц включ. | -156 |
| - св. 0,1 до 3 ГГц включ. | -160 |
| - св. 3 до 9 ГГц включ. | -153 |
| - св. 9 до 22 ГГц | -154 |
| АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С с опцией УФШ: - от 9 до 100 кГц включ. | -154 |
| - св. 0,1 до 100 МГц включ. | -156 |
| - св. 0,1 до 3 ГГц включ. | -160 |
| - св. 3 до 9 ГГц включ. | -154 |
| - св. 9 до 22 ГГц | -154 |
| АСРВ-40, АСРВ-40С: - от 9 до 100 кГц включ. | -135 |
| - св. 0,1 до 88 МГц включ. | -145 |
| - св. 0,088 до 9 ГГц включ. | -135 |
| - св. 9 до 19 ГГц включ. | -141 |
| - св. 19 до 30 ГГц включ. | -139 |
| - св. 30 до 40 ГГц | -137 |
| Уровень фазовых шумов относительно несущей в полосе пропускания 1 Гц, на несущей частоте 1 ГГ ц в зависимости от модификации анализатора, установленной опции и отстройки от несущей частоты, дБ, не более: АСРВ-4, АСРВ-4С: - 1 кГц | -103 |
| - 10 кГц | -110 |
| - 100 кГц | -108 |
| - 1 МГц | -125 |
| АСРВ-6, АСРВ-6С: - 1 кГц | -105 |
| - 10 кГц | -112 |
| - 100 кГц | -110 |
| - 1 МГц | -130 |
| АСРВ-8, АСРВ-8С: - 1 кГц | -110 |
| - 10 кГц | -120 |
| - 100 кГц | -120 |
| - 1 МГц | -130 |
| АСРВ-9, АСРВ-9С: - 1 кГц | -94 |
| - 10 кГц | -100 |
| - 100 кГц | -100 |
| - 1 МГц | -120 |
| - 10 МГц | -132 |
| 1 | 2 |
| АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С: - 1 кГц | -90 |
| - 10 кГц | -98 |
| - 100 кГц | -100 |
| - 1 МГц | -120 |
| - 10 МГц АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С (опция УФШ): | -134 |
| - 1 кГц | -95 |
| - 10 кГц | -101 |
| - 100 кГц | -100 |
| - 1 МГц | -120 |
| - 10 МГц АСРВ-40, АСРВ-40С: | -134 |
| - 1 кГц | -95 |
| - 10 кГц | -100 |
| - 100 кГц | -100 |
| - 1 МГц | -120 |
| - 10 МГц | -130 |
| Уровень фазовых шумов относительно несущей в полосе пропускания 1 Гц, на несущей частоте 100 МГц, при отстройке от несущей частоты 1 кГц, в зависимости от модификации анализатора и установленной опции, дБ, не более: АСРВ-8, АСРВ-8С | -120 |
| АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С (опция УФШ) | -120 |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала (при отношении сигнал/шум не менее 23 дБ), в зависимости от модификации анализатора, установленной | |
| опции и диапазона частот с выключенным предусилителем в диапазоне температур окружающей среды от +18 °С до +28 °С, дБ: АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С: - от 30 МГц до верхнего предела диапазона частот АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С: | ±1,5 |
| - от 30 МГц до верхнего предела диапазона частот АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С с опцией УФШ: | ±2,0 |
| - от 30 МГц до верхнего предела диапазона частот | ±1,0 |
Окончание таблицы 2
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала (при отношении сигнал/шум не менее 23 дБ), в зависимости от модификации анализатора, установленной опции и диапазона частот с включенным предусилителем и установленным опорным уровнем не более -10 дБ (1 мВт) в диапазоне температур окружающей среды от +18 °С до +28 °С, дБ: АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С: - от 9 кГц до 30 МГц | ±2,0 |
| - от 30 МГц до верхнего предела диапазона частот АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С: | ±1,5 |
| - от 9 кГц до верхнего предела диапазона частот АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С с опцией УФШ: | ±2,0 |
| - от 9 кГц до верхнего предела диапазона частот АСРВ-40, АСРВ-40С: | ±2,0 |
| - от 9 кГц до 9 ГГ ц включ. | ±2,0 |
| - св. 9 до 40 ГГц | ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры (ширинахвысотахглубина), в зависимости от модификации анализатора, мм: АСРВ-4, АСРВ-6, АСРВ-8 АСРВ-20, АСРВ-22, АСРВ-40 АСРВ-9 АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С, АСРВ-22С, АСРВ-40С | 156 х 62 х 22 139 х 69 х 29 132 х 70 х 29 167 х 117 х 28 |
| Масса, в зависимости от модификации анализатора, кг, не более: АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-9, АСРВ-20, АСРВ-22, АСРВ- 40 АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С, АСРВ-22С, АСРВ-40С | 0,39 0,66 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - штатно - опция Т - относительная влажность, %, не более | от 0 до +50 от -40 до +50 80 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - штатно - опция Т - относительная влажность, %, не более | от -20 до +70 от -40 до +75 90 |
наносится на лицевую панель анализаторов спектра реального времени АСРВ в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Анализатор спектра реального времени | АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С, АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С, АСРВ-40, АСРВ-40С | 1 шт. |
| Встроенный термостатированный кварцевый генератор | 01 | По отдельному заказу |
| Встроенный генератор сигналов | ТГ | По отдельному заказу |
| Регулировка частоты дискретизации АЦП | 03 | По отдельному заказу |
| Расширение верхнего предела диапазона частот для модификаций анализаторов АСРВ-4, АСРВ-4С | УЧ | По отдельному заказу |
| Уменьшение фазовых шумов для модификаций анализаторов АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С | УФШ | По отдельному заказу |
| Внешняя плата расширения MUXIO для расширения функциональных возможностей анализаторов | И01 | По отдельному заказу |
| Внешний модуль ГНСС для подключения к плате MUXIO и синхронизации встроенного генератора качающейся частоты | И02 | По отдельному заказу |
| Внешний модуль ГНСС для синхронизации встроенного термостатированного кварцевого генератора | И03 | По отдельному заказу |
| Расширение диапазона температур применения для анализаторов АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-9, АСРВ-20, АСРВ-22, АСРВ-40 | T | По отдельному заказу |
| Флеш-накопитель с ПО «СПО АСРВ» | 1 шт. | |
| Блок питания | USB (Type-C) | 1 шт. |
| Кабель питания | USB (Type-C) | 1 шт. |
| 1 | 2 | 3 |
| Кабель управления и передачи данных для АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-9, АСРВ-20, АСРВ-22, АСРВ-40 | USB (Type-C) | 1 шт. |
| Кабель управления и передачи данных для АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С, АСРВ-22С, АСРВ-40С | LAN (RJ-45) | 1 шт. |
| Руководство по эксплуатации | АГФП.411168.000 РЭ | 1 экз. |
приведены в разделе 7 «Режимы анализа» руководства по эксплуатации АГФП.411168.000 РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
АГФП.411168.000 ТУ «Анализаторы спектра реального времени АСРВ. Технические условия».
