| Номер в госреестре | 92632-24 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | ДДР |
| Изготовитель | Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского ("ЦАГИ"), Московская область, г. Жуковский |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные ДДР (далее - датчики) предназначены для измерения силы растяжения (преобразования статических усилий в аналоговый электрический сигнал, пропорциональный измеряемому усилию под воздействием силы растяжения).
Принцип действия датчиков основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.
Датчики имеют индивидуальную градуировочную характеристику. Индивидуальные значения коэффициентов аппроксимирующего полинома заносятся в паспорт каждого датчика.
Конструктивно датчики с номинальной нагрузкой до 1 тс включительно выполнены в корпусе прямоугольной параллелепипедной формы. Датчики свыше 2 тс выполнены в корпусе цилиндрической формы. Для упрощенного монтажа датчиков оба исполнения имеют «вилки» с отверстиями разного диаметра (в зависимости от модификации) под палец.
Основным узлом датчика является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тен-зорезисторы, соединенные в мостовую электрическую цепь.
Датчики изготовлены с двумя независимыми измерительными каналами, имеющие отдельные унифицированные разъемы. Питание измерительных каналов осуществляется постоянным напряжением либо постоянным током.
Пломбировка от несанкционированного доступа не предусмотрена. Конструкция корпуса датчиков обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
На каждом датчике выгравирована следующая информация: изготовитель, модификация, заводской номер, год выпуска.

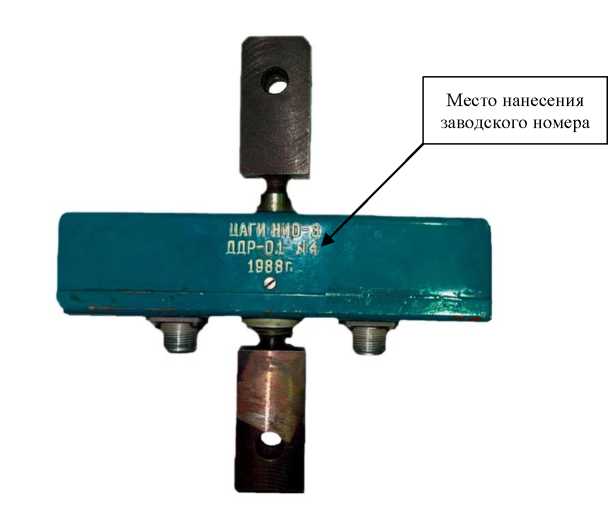

Заводской номер в числовом формате наносится гравированием непосредственно на корпус датчика.
Структура условного обозначения ДДР-Х, где Х - верхний предел измерений, тс.
К датчикам данного типа относятся датчики следующих модификаций: ДДР-0,1: зав. № 4, 7, ДДР-0,2: зав. № 3, 7, ДДР-0,5: 2, 3, 4, 6, 8, 13, 14, 15, 16, 19, 26, 32, 51, 63, 67, ДДР-1: зав. № 3, 4, 5, 6, 7, 9, 10, 11, 13, 14, 15, 18, 24, 27, 31, 32, 33, 34, 38, 45, 49, 50, 52, 53, 55, 84, 85, 87, 93, 94, 99, ДДР-2: зав. № 1, 3, 10, 21, 22, 23, 24, 30, 31, 34, 35, 36, 38, 40, 43, 46, 48, 57, 58, 61, 62, 63, 69, 70, 81, 82, 85, 86, 87, 88, 90, 93, 95, 97, 98, 206, 212, 220, ДДР-5: зав. № 2, 3, 4, 5, 6, 7, 10, 12, 13, 15, 16, 17, 104, 106, 110, 115, 118, 121, 124, 127, 129, 134, 137, 140, 147, 152, 153, 158, 164, 168, 214, 220, 256, 271, 279, 283, 287, 288, 291, 293, 296, 297, 298, 302, 304, 307, 311, 312, 316, 318, 319, 320, 323, 327, ДДР-10: зав. № 4, 7, 12, 54, 77, 82, 84, 93, 94, 95, 99, 112, 114, 118, 121, 132, 134, 137, 201, 202, 206, 209, 234, 243, 245, 246, 248, ДДР-20: зав. № 1, 2, 3, 5, 7, 8, 9, 11, 13, 16, 21, 22, 23, 28, 29, 102, 117, 118, 121, 123, 124, 125, 127, 130, 134, 137,145, 147, 156, 157, 159, 204, 209, 219, ДДР-25: 3, 7, ДДР-50: зав. № 4, 5, 9, 13, 15, 17, 18, 19, 20, 21.
Нанесение знака поверки на датчики не предусмотрено.
Общий вид датчиков приведен на рисунках 1 и 2.

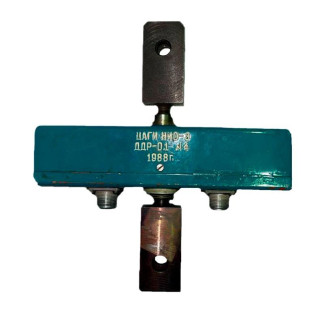

Рисунок 1 - Общий вид датчиков с номинальной нагрузкой до 1 тс включительно

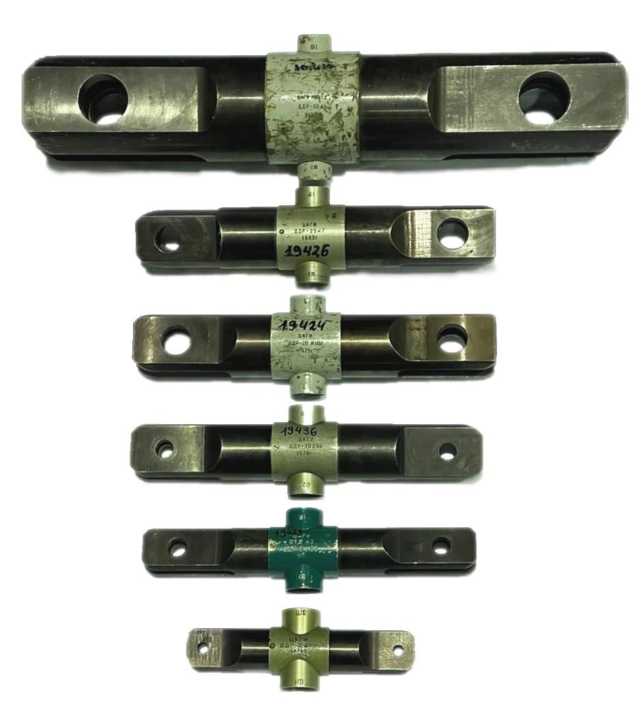

Рисунок 2 - Общий вид датчиков с номинальной нагрузкой свыше 2 тс
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||
| Модификация | ДДР -0,1 | ДДР -0,2 | ДДР -0,5 | ДДР -1 | ДДР -2 | ДДР -5 | ДДР -10 | ДДР-20 | ДДР-25 | ДДР-50 |
| Верхний предел измерений | 0,98 | 1,96 | 4,90 | 9,80 | 19,61 | 49,03 | 98,07 | 196,13 | 245,17 | 490,33 |
| (ВПИ), кН (тс) | (0,1) | (0,2) | (0,5) | (1) | (2) | (5) | (10) | (20) | (25) | (50) |
| Нижний предел измерений силы, % от ВПИ | 10 | |||||||||
| Пределы допускаемой относительной погрешности измерений силы, % | ± 2 | |||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||||
| Модификация | ДДР-0,1 | ДДР-0,2 | ДДР-0,5 | ДДР-1 | ДДР-2 | ДДР-5 | ДДР-10 | ДДР-20 | ДДР-25 | ДДР-50 |
| Номинальный выходной сигнал при ВПИ, мВ/В | от 2 до 4 | |||||||||
| Номинальные значения питания измерительных каналов постоянным напряжением или током: - напряжение, В - ток, мА | 5 12,5 | |||||||||
| Номинальное выходное сопротивление, Ом | 120 | 240 | ||||||||
| Г абаритные размеры, мм, не более - длина - высота - ширина | 175 200 40 | 175 200 40 | 200 200 45 | 200 200 45 | 90 260 55 | 100 400 60 | 110 450 70 | 120 450 80 | 120 450 80 | 180 750 135 |
| Масса, кг, не более | 1,0 | 1,0 | 1,3 | 1,5 | 2,0 | 3,5 | 5,8 | 8,0 | 8,0 | 50,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | 20 ± 5 80 | |||||||||
| Тип измеряемой силы | растяжение | |||||||||
наносится на титульные листы эксплуатационных документов типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный | ДДР | 1 шт. |
| Паспорт | 1725.000.00 ПС | 1 экз. |
приведены в разд. 4 «Использование по назначению» паспорта.
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».
| Зарегистрировано поверок | 50 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
