| Номер в госреестре | 92638-24 |
| Наименование СИ | Амперметры |
| Обозначение типа СИ | А72 ТЕ |
| Изготовитель | YUEQING BOSEN IMPORT &EXPORT CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры А72 ТЕ (далее - амперметры) предназначены для измерения силы тока в цепях переменного тока.
Амперметры являются приборами электромагнитной системы и состоят из электроизолированного пластмассового корпуса с токопроводящими стержнями, лицевой крышки и измерительного механизма. Измерительный механизм состоит из скрепляющей обоймы, на которой установлена катушка и шкала, подвижная часть которой состоит из оси, сердечника и стрелки. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через катушку, с подвижной частью.
На корпус амперметров наносится информация, позволяющая однозначно идентифицировать каждый экземпляр: заводской номер в виде буквенно-цифрового обозначения в виде наклейки, дата изготовления, наименование производителя, диапазон измерения, класс точности и тип включения.
Защита от несанкционированного доступа предусмотрена разрушаемой пломбой в виде наклейки.
Маркировка наносится на боковую сторону корпуса амперметра. Общий вид амперметров, места нанесения маркировки, заводского номера, знака утверждения типа и пломбы представлены на рисунке 2, 3.
Обозначение амперметров представлено на рисунке 1.
А72 ТЕ - I II
Наименование серии
Диапазон тока трансформатора (при
трансформаторного включения)
Диапазон тока амперметра

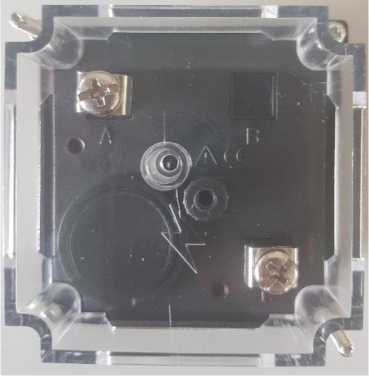

Места нанесения маркировки, заводского номера, пломб и знака утверждения типа

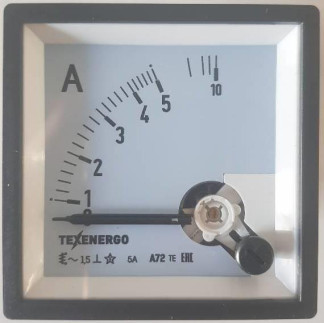

Рисунок 2 - Общий вид амперметров
А72-6005
Диапазон измерения: 600/5 А Частота: 50 Гц
Класс ТОЧНОСТИ: 1,5
Включение: с трансформатором тока
Произведено Юекмнт Бозен Импорт экд Экспорт Ко Лтд КНР
Made by YUEQMG BOSEN IMPORT SEXPORT COLTD, PfiC
I ^1
Рисунок 3 - Пример маркировки амперметров
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы переменного тока, А - для амперметров непосредственного включения, А - для амперметров трансформаторного включения на вторичной обмотке, А при силе переменного тока на первичной обмотке, А: | от 0 до 5; от 0 до 10 от 0 до 5 от 0 до 15; от 0 до 20; от 0 до 30; от 0 до 40; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1500; от 0 до 2000 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности силы переменного тока, %: | ±1,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в пределах рабочих условий измерений на каждые 10 °С изменения температуры, % | ±0,75 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля с напряженность 400 А/м при самом неблагоприятном направлении магнитного поля окружающей среды, % | ±1,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением влажности окружающей среды от нормальных условий измерений в пределах рабочих условий измерений, % | ±1,5 |
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Потребляемая мощность, В^А, не более | 2,5 |
| Номинальная частота, Гц | 50±1 |
| Габаритные размеры (ШхДхВ), мм, не более | 72x72x70 |
| Масса, кг | 0,25 |
| Нормальные условия измерения: - температура окружающей среды, °С - относительная влажность, %, не более | от +20 до +30 от 30 до 80 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от -20 до +40 95 |
наносится методом наклейки на корпус амперметра и на титульный лист паспорта типографским.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Амперметр | А72 ТЕ | 1 |
| Паспорт. Руководство по эксплуатации | - | 1 |
| Набор крепежа | - | 1 |
приведены в паспорте.
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот 1-10-1 до 1-106 Гц»;
Стандарт предприятия. Амперметры А72 ТЕ.
