| Номер в госреестре | 92641-24 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | 5Y |
| Изготовитель | RADWAG Wagi Elektroniczne Witold Lewandowski, Польша |
| Год регистрации | 2024 |
| Срок свидетельства | 18.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия 5Y (далее - весы) предназначены для измерений массы при статическом взвешивании.
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из взвешивающего модуля и терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемное устройство, грузопередающее устройство, систему электромагнитной компенсации. Терминал содержит контроллер для обработки цифровых данных и сенсорный дисплей для отображения результатов измерений и управления функциями взвешивающего модуля. Общий вид весов представлен на рисунках 1 - 5.
Весы оснащены следующими устройствами и функциями (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- цифровым показывающим устройством с отличающимся делением шкалы (Т.2.5.4);
- показывающее устройство с расширением (Т.2.6)
- устройством установки по уровню (Т.2.7.1);
- устройство установки на нуль (T.2.7.2);
- неавтоматическое устройство установки на нуль (T.2.7.2.1);
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- автоматическим устройством установки нуля (Т.2.7.2.3);
- устройством первоначальной установки нуля (Т.2.7.2.4);
- устройством слежения за нулем (Т.2.7.3);
- устройство тарирования (Т.2.7.4);
- неавтоматическим устройством тарирования (Т.2.7.4):
- полуавтоматическим устройством тарирования (Т.2.7.4):
- автоматическим устройством тарирования (Т.2.7.4):
- устройством уравновешивания тары (Т.2.7.4.1);
- устройством взвешивания тары (Т.2.7.4.2);
- устройством предварительного задания значения массы тары (Т.2.7.5);
- устройством полуавтоматической юстировки чувствительности (4.1.2.5);
- автоматическим устройством юстировки чувствительности (4.1.2.5);
- возможность вывода на печать (4.4.5);
- интерфейсами для связи с периферийными устройствами или другими приборам (5.3.6);
устройством хранения данных (5.5.3).
На весы прикрепляется маркировочная табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- серийный номер;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (е);
- значение действительной цены деления (d);
- знак утверждения типа средств измерений;
- регистрационный номер СИ РФ;
- температурный режим эксплуатации
- параметры электропитания оборудования;
- дата производства.
Модификации весов имеют обозначение вида: 5Y [X1].[X2].[X3].[X4], где:
5 Y - обозначение типа;
X 1 - условное обозначение максимальной нагрузки;
X 2 - условное обозначение действительной цены деления шкалы и форм-фактор:
UYA (0,0001мг с микроаналитической витриной);
MYA (0,001мг с микроаналитической витриной);
MXA (0,001-0,005мг с аналитической витриной);
XA (0,01-0,1мг с аналитической витриной);
PS (1-10мг с ветрозащитной рамкой);
PM (10-1000мг).
Х 3 - буква А (может отсутствовать) - обозначение дополнительного оснащения весов серий с аналитической витриной MXA и XA автоматическими системами (выравнивание по уровню, антистатический ионизатор, автоматические дверцы ветрозащитной витрины);
Х 4 - оснащение ветрозащитной витрины дополнительным оборудованием (может отсутствовать):
P (комплект для калибровки пипеток);
S (комплект для взвешивания стентов);
F (комплект для взвешивания фильтров).
Пример маркировочной таблички представлен на рисунке 6.

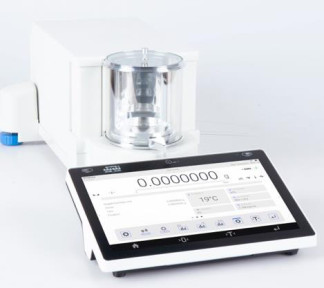

Рисунок 1 - Общий вид весов UYA и MYA
Рисунок 2 - Общий вид весов MXA.A и XA.A
Рисунок 3 - Общий вид весов MXA и XA
Рисунок 4 - Общий вид весов PS
Рисунок 5 - Общий вид весов PM
RADWAG Wagl Elektroniczne Toruriska 5, 26-600 Radom, Poland radwag.com Made in Poland (El e/ 5Y21.MYA 757345
21g Min0,1mg d = 0,01 pg точности: I по ГОСТ OIML R 76-1-2011
Госреестр СИ РФ № XXXXX-24 13,5- 16V ОС/700mA
+ 10°C/+40°C <80% DATE:01/2024
Рисунок 6 - Пример маркировочной таблички
Маркировочная табличка с серийным номером изготавливается из полимерной пленки, крепится клеевым способом на боковой поверхности взвешивающего модуля и на терминале. Серийный номер имеет цифровой формат, нанесен типографским способом.
Знак поверки в виде наклейки наносится на боковую поверхность взвешивающего модуля.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками (пломбами). Контрольные этикетки наносятся поверх винтов стяжки корпуса и/или места разделения корпуса, а также на технологические отверстия, предназначенные для доступа к элементам настройки весов. В случае вскрытия контрольная этикетка деформируется путем разделения контрольного рисунка, на месте удаления остается не смываемый след от этикетки.

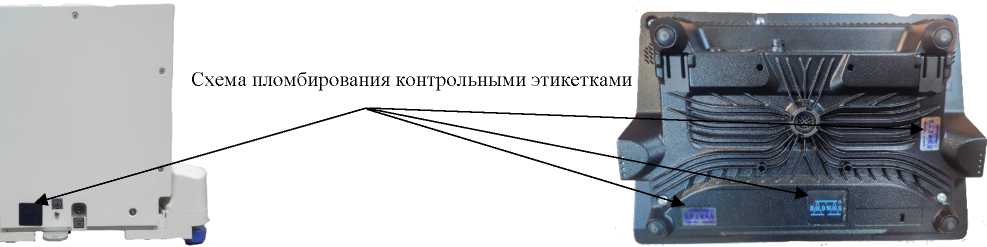

Схема пломбирования контрольными этикетками
Рисунок 7 - Схема пломбирования от несанкционированного доступа
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри взвешивающего модуля.
Нормирование метрологических характеристик производится с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационным признаком служит номер версии (идентификационный номер) ПО весов, который отображается по запросу через меню терминала в разделе «О системе».
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО весов | 1.х.х* |
| *не ниже указанного, где «х» - относится к метрологически не значимой части ПО и принимает значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| 2.UYA | 6.UYA | 2.MYA | 5.MYA | 6.MYA | 6.MXA | 11.MYA | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||||||
| Минимальная нагрузка (Min), мг | 0,01 | 0,1 | |||||
| Максимальная нагрузка (Мах), г | 2,1 | 6,1 | 2,1 | 5,1 | 6,1 | 6,1 | 11 |
| Поверочный интервал (е), мг | 1 | ||||||
| Действительная цена деления шкалы (D), мг | 0,0001 | 0,001 | |||||
Продолжение таблицы 2
| Пределы допускаемой погрешности весов при первичной поверке (mpe), мг | ±0,5 | ||||||
| Предел допускаемого среднеквадратического отклонения (СКО) при нагрузке, мг, не более | До 10мг-0,00035 Св. 10мг-0,0006 | До 30мг-0,0004 Св. 30мг-0,0008 | До 10мг-0,00035 Св. 10мг-0,0015 | До 30мг-0,0012 Св. 30мг-0,0024 | До 30мг-0,0012 Св. 30мг-0,0024 | До 30мг-0,0016 Св. 30мг-0,003 | До 50мг-0,0016 Св. 50мг-0,0035 |
| Число поверочных интервалов (п) | 2100 | 6100 | 2100 | 5100 | 6100 | 6100 | 11000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| 21.MYA | 21.MXA | 31.MYA | 52.MXA | 53.MXA | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||||
| Минимальная нагрузка (Min), мг | 0,1 | 0,5 | 0,1 | ||
| Максимальная нагрузка (Мах), г | 21 | 21 | 31 | 52 | 53 |
| Поверочный интервал (е), мг | 1 | ||||
| Действительная цена деления шкалы (D), мг | 0,001 | 0,005 | 0,001 | ||
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 0,1 мг до 50 г включ. Св. 0,5 мг до 50 г включ. Св. 50 г | ±0,5 -- | ±0,5 ±1,0 | ±0,5 ±1,0 | ||
| Предел допускаемого среднеквадратического отклонения (СКО) при нагрузке, мг, не более | До 1г-0,0016 Св. 1г-0,004 | До 1г-0,002 Св. 1г-0,005 | До 2г-0,0025 Св. 2г-0,0065 | До 2г-0,0034 Св. 2г-0,008 | До 2г-0,0024 Св. 2г-0,008 |
| Число поверочных интервалов (п) | 21000 | 21000 | 31000 | 52000 | 53000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| 52.XA | 82/220.XA | 110.XA | 120/250.XA | 210.XA | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||||
| Минимальная нагрузка (Min), мг | 1 | ||||
| Максимальная нагрузка (Мах), г | 52 | 220 | 110 | 250 | 210 |
| Поверочный интервал (е), мг | 1 | ||||
| Действительная цена деления шкалы (D), мг | 0,01 | 0,01/0,1 | 0,01 | 0,01/0,1 | 0,01 |
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 1 мг до 50 г включ. Св. 50 г до 52 г включ. Св. 50 г до 110 г включ. Св. 50 г до 200 г включ. Св. 200 г | ±0,5 ±1,0 --- | ±0,5 - ±1,0 ±1,5 | ±0,5 ±1,0 -- | ±0,5 - ±1,0 ±1,5 | ±0,5 - ±1,0 ±1,5 |
| Предел допускаемого среднеквадратического отклонения (СКО) при нагрузке, мг, не более | До 2г-0,012 Св. 2г-0,02 | До 11г-0,012 Св. 11г-0,08 | До 5г-0,012 Св. 5г-0,03 | До 11г-0,012 Св. 11г-0,1 | До 11г-0,012 Св. 11г-0,035 |
| Число поверочных интервалов (n) | 52000 | 220000 | 110000 | 250000 | 210000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| 220.XA | 310.XA | 520.XA | 1210.PS | 3000.PS | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||||
| Минимальная нагрузка (Мт), мг | 10 | 100 | |||
| Максимальная нагрузка (Мах), г | 220 | 310 | 5200 | 1210 | 3000 |
| Поверочный интервал (е), мг | 1 | L0 | |||
| Действительная цена деления шкалы (D), мг | 0,1 | 0,1 | 0,1 | 1 | 1 |
Продолжение таблицы 5
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 10 мг до 50 г включ. От 100 мг до 500 г включ. Св. 50 г до 200 г включ. Св. 200 г Св. 500 г Св. 500 г до 2000 г включ. Св. 2000 г | ±0,5 -±1,0 ±1,5 - - - | ±0,5 -±1,0 ±1,5 - - - | ±0,5 -±1,0 ±1,5 - - - | - ±5 - -±10 - - | - ±5 - - ±10 ±15 |
| Предел допускаемого среднеквадратического отклонения (СКО) при нагрузке, мг, не более: | До 11г-0,07 Св. 11г-0,1 | До 15г-0,07 Св. 15г-0,15 | До 25г-0,12 Св. 25г-0,25 | До 60г-0,5 Св. 60г-1,5 | До 150г-0,5 Св. 150г-1,5 |
| Число поверочных интервалов (п) | 220000 | 310000 | 520000 | 121000 | 300000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| 210.PS | 360.PS | 600.PS | 750.PS | 1000.PS | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | ||||
| Минимальная нагрузка (Min), мг | 20 | ||||
| Максимальная нагрузка (Мах), г | 210 | 360 | 600 | 750 | 1000 |
| Поверочный интервал (е), мг | 10 | ||||
| Действительная цена деления шкалы (D), мг | 1 | ||||
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 20 мг до 50 г включ. Св. 50 г до 200 г включ. Св. 200 г | ±5 ±10 ±15 | ±5 ±10 ±15 | ±5 ±10 ±15 | ±5 ±10 ±15 | ±5 ±10 ±15 |
| Предел допускаемого среднеквадратического отклонения (СКО), мг, не более | 1 | 1 | 1,5 | 1,5 | 1,5 |
Продолжение таблицы 6
| Число поверочных интервалов (п) | 21000 | 36000 | 60000 | 75000 | 100000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| 2100.PS | 3500.PS | 4500.PS | 6100.PS | 8100.PS | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | ||||
| Минимальная нагрузка (Min), мг | 500 | ||||
| Максимальная нагрузка (Мах), г | 2100 | 3500 | 4500 | 6100 | 8100 |
| Поверочный интервал (е), мг | 100 | ||||
| Действительная цена деления шкалы (D), мг | 10 | ||||
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 500 мг до 500 г включ. Св. 500 г до 2000 г включ. Св. 2000 г | ±50 ±100 ±150 | ±50 ±100 ±150 | ±50 ±100 ±150 | ±50 ±100 ±150 | ±50 ±100 ±150 |
| Предел допускаемого среднеквадратического отклонения (СКО), мг, не более | 8 | 8 | 8 | 8 | 10 |
| Число поверочных интервалов (п) | 21000 | 35000 | 45000 | 61000 | 81000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
Таблица 8 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| 10100.PS | 10.PM | 15.PM | 20.PM | 25.PM | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | I | II | ||
| Минимальная нагрузка (Min), мг | 500 | 1000 | 5000 | ||
| Максимальная нагрузка (Мах), г | 10100 | 10000 | 15000 | 20000 | 25000 |
| Поверочный интервал (е), мг | 100 | 1000 | |||
| Действительная цена деления шкалы (D), мг | 10 | 100 | |||
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 500 мг до 500 г включ. От 1 г до 5000 г включ. От 5 г до 5000 г включ. Св 500 г до 2000 г включ. Св 2000 г Св 5000 г Св 5000 г до 20000 г включ. Св 20000 г | ±50 - - ±100 ±150 - - - | -±50 - - - ±100 - - | -±50 - - - ±100 - - | - ±50 - - -±100 - - | - -±500 - - ±1000 ±1500 |
| Предел допускаемого среднеквадратического отклонения (СКО), мг, не более | 12 | 10 | 12 | 15 | 100 |
| Число поверочных интервалов (n) | 101000 | 100000 | 150000 | 200000 | 25000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
Таблица 9 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 35.PM | 50.PM | 60.PM | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | ||
| Минимальная нагрузка (Мт), мг | 5000 | ||
| Максимальная нагрузка (Мах), г | 35000 | 50000 | 60000 |
| Поверочный интервал (е), мг | 1000 | ||
| Действительная цена деления шкалы (D), мг | 100 | ||
Продолжение таблицы 9
| Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг: От 5 г до 5000 г включ. | ±500 | ±500 | ±500 |
| От 50 г до 50000 г включ. | - | - | - |
| Св 5000 г до 20000 г включ. | ±1000 | ±1000 | ±1000 |
| Св 20000 г | ±1500 | ±1500 | ±1500 |
| Предел допускаемого среднеквадратического отклонения (СКО), мг, не более | 100 | 150 | 150 |
| Число поверочных интервалов (п) | 35000 | 50000 | 60000 |
| Диапазон уравновешивания тары | 100 % Мах | ||
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 10 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - предельные значения температуры, °С - относительная влажность воздуха, % | от +10 до +40 не более 80 (без конденсата) |
| Параметры электрического питания через блок питания (адаптер): - входное напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность, Вт, не более | 36 |
Таблица 11 - Технические характеристики
| Обозначение | Размер весовой платформы, мм | Габаритные размеры взвешивающего блока (длина/ширина/высо та) мм, не более | Габаритные размеры блока управления (длина/ширина/ высота) мм, не более | Масса, кг, не более |
| 5Y 2.UYA | 0 16 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 2.UYA.F | 0 16 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 2.MYA | 0 16 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 5.MYA | 0 26 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 5.MYA.F | 0 26 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 6.UYA | 0 16 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 6.MYA | 0 26 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 6.MXA | 0 30 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 6.MXA.A | 0 30 | 421/286/304 | 170/250/72 | 14,5 |
| 5Y 6.MXA.A.S | 0 30 | 421/286/304 | 170/250/72 | 14.5 |
| 5Y 11.MYA | 0 26 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 21.MYA | 0 26 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 21.MYA.P | 0 26 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 21.MXA | 0 30 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 21.MXA.A | 0 30 | 421/286/304 | 170/250/72 | 14,5 |
| 5Y 21.MXA.A.P | 0 26 | 421/286/304 | 170/250/72 | 14,5 |
| 5Y 31.MYA | 0 26 | 452/262/183 | 170/250/72 | 10,2 |
| 5Y 52.MXA | 0 30 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 52.MXA.A | 0 30 | 421/286/304 | 170/250/72 | 14.5 |
| 5Y 52.MXA.A.P | 0 26 | 421/286/304 | 170/250/72 | 14.5 |
| 5Y 53.MXA | 0 30 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 53.MXA.A | 0 30 | 421/286/304 | 170/250/72 | 14,5 |
| 5Y 53.MXA.A.P | 0 26 | 421/286/304 | 170/250/72 | 14,5 |
| 5Y 52.XA | 0 90 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 52.XA.P | 0 90 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 52.XA.F | 0 90 | 395/285/400 | 170/250/72 | 12,7 |
| 5Y 52.XA.A | 0 90 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 52.XA.A.P | 0 90 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 82/220.XA | 0 90 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 82/220.XA.P | 0 90 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 82/220.XA.A | 0 90 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 82/220.XA.A.P | 0 90 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 110.XA | 0 90 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 110.XA.F | 0 90 | 395/285/400 | 170/250/72 | 12,7 |
Продолжение таблицы 11
| 5Y 110.XA.A | 0 90 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 120/250.XA | 0 90 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 120/250.XA.P | 0 90 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 120/250.XA.A | 0 90 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 120/250.XA.A.P | 0 90 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 210.XA | 0 90 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 210.XA.P | 0 90 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 210.XA.A | 0 90 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 210.XA.A.P | 0 90 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 220.XA | 0 100 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 220.XA.A | 0 100 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 310.XA | 0 100 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 310.XA.A | 0 100 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 520.XA | 0 100 | 391/224/304 | 170/250/72 | 9,8 |
| 5Y 520.XA.A | 0 100 | 421/286/304 | 170/250/72 | 14,7 |
| 5Y 210.PS | 128x128 | 280/260/374 | 170/250/72 | 7,4 |
| 5Y 360.PS | 128x128 | 280/260/374 | 170/250/72 | 7,4 |
| 5Y 600.PS | 128x128 | 280/260/374 | 170/250/72 | 7,4 |
| 5Y 750.PS | 128x128 | 280/260/374 | 170/250/72 | 7,4 |
| 5Y 1000.PS | 128x128 | 280/260/374 | 170/250/72 | 7,4 |
| 5Y 1210.PS | 128x128 | 280/260/374 | 170/250/72 | 7,4 |
| 5Y 3000.PS | 128x128 | 280/260/374 | 170/250/72 | 7,4 |
| 5Y 2100.PS | 195x195 | 280/260/120 | 170/250/72 | 5,7 |
| 5Y 3500.PS | 195x195 | 280/260/120 | 170/250/72 | 5,7 |
| 5Y 4500.PS | 195x195 | 280/260/120 | 170/250/72 | 5,7 |
| 5Y 6100.PS | 195x195 | 280/260/120 | 170/250/72 | 5,7 |
| 5Y 8100.PS | 195x195 | 280/260/120 | 170/250/72 | 5,7 |
| 5Y 10100.PS | 195x195 | 280/260/120 | 170/250/72 | 5,7 |
| 5Y 10.PM | 200x185 | 370/320/120 | 170/250/72 | 14 |
| 5Y 15.PM | 200x185 | 370/320/120 | 170/250/72 | 14 |
| 5Y 20.PM | 200x185 | 370/320/120 | 170/250/72 | 14 |
| 5Y 25.PM | 350x260 | 370/320/120 | 170/250/72 | 14 |
| 5Y 35.PM | 350x260 | 370/320/120 | 170/250/72 | 14 |
| 5Y 50.PM | 350x260 | 370/320/120 | 170/250/72 | 14 |
| 5Y 60.PM | 400x500 | 500/400/110 | 170/250/72 | 22 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на взвешивающем модуле и типографским способом на титульный лист эксплуатационного документа.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Терминал | 5Y | 1 шт. |
| Взвешивающий модуль | 5Y | 1 шт. |
| Грузоприемная платформа | _ | 1 шт. |
| Блок питания (адаптер) | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в разделе «Взвешивание» документа «Весы неавтоматического действия 5Y. Руководство по эксплуатации».
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация RADWAG Wagi Elektroniczne Witold Lewandowski, Польша.
