| Номер в госреестре | 92642-24 |
| Наименование СИ | Модули измерительные газоаналитические |
| Обозначение типа СИ | МИГ |
| Изготовитель | Общество с ограниченной ответственностью "ПЛАНАР" (ООО "ПЛАНАР"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 18.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные газоаналитические МИГ (далее - модули) предназначены для измерений массовой концентрации загрязняющих веществ: диоксида азота (NO2), оксида азота (NO), аммиака (NH3), диоксида серы (SO2), формальдегида (CH2O), оксида углерода (CO) в атмосферном воздухе в составе станции экологического контроля.
В качестве измерительного элемента модули используют электрохимические сенсоры, соответствующие определяемым веществам. Аналоговый сигнал с сенсора преобразуется аналоговыми цепями модуля и подвергается аналого-цифровому преобразованию. Результат преобразования подвергается дальнейшей цифровой обработке в процессоре модуля. Готовый результат измерения концентрации выдается по интерфейсам RS485, USB. Результат также выводится на дисплей модуля для наблюдения оператором. Управление работой модуля осуществляется по командам RS485, USB или оператором с помощью органов управления на модуле.
Модули устанавливаются в станцию экологического контроля за состоянием загрязнения атмосферного воздуха и работают под ее управлением.
Для связи со станцией экологического контроля используется интерфейс RS-485. При локальном подключении прибора используется интерфейс USB для питания газоаналитического модуля и для обмена данными с ПЭВМ (устройством сбора данных).
Модули конструктивно состоят из:
- аналоговой платы обработки, с размещенным на ней электрохимическим сенсором;
- процессорной платы цифровой обработки сигналов и индикации, работающей под управлением встроенного ПО;
- механических элементов крепления плат и электрохимического сенсора;
- внешнего корпуса.
Модули выпускаются в различных модификациях в зависимости от определяемого компонента:
- МИГ-G-CO-Ol для СО;
- МИГ-G-NHS-Ol для NH3;
- МИГ^-8О2-01 для SO2;
- МИГ-G-CffiO-Ol для CH2O;
- МИГ^^О2-01 для NO2;
- МИГ^^О-01 для NO.
Модули устанавливаются в газоаналитическую камеру станции экологического контроля. Газоаналитическая камера оснащена штуцерами для нагнетания и отвода анализируемой газовоздушной смеси. Прокачка газовоздушной смеси через газоаналитическую камеру осуществляется внешним побудителем.
Установка модулей в окна газоаналитической камеры обеспечивает контакт чувствительных элементов модулей с анализируемой газовоздушной смесью внутри измерительной камеры и обеспечивает доступ к органам управления, индикации и подключения модуля в систему снаружи измерительной камеры.
Окна газоаналитической камеры для установки модуля содержат герметизирующую прокладку, исключающую обмен газовоздушной смеси внутри и снаружи модулей, обеспечивая герметичность.
Общий вид модулей представлен на рисунке 1. Пломбирование модулей не предусмотрено.
Нанесение знака поверки на модули не предусмотрено. Модули имеют серийные номера, которые в виде цифрового обозначения наносятся на идентификационную наклейку (рисунок 2), расположенную на корпусе модуля, печатным способом.
Место нанесения серийного номера
I MHr-G-NO2-01
> и ВШИ,
IМО2 0.16-2 00 мг/мЗ №23070002
Рисунок 2 -Идентификационная наклейка

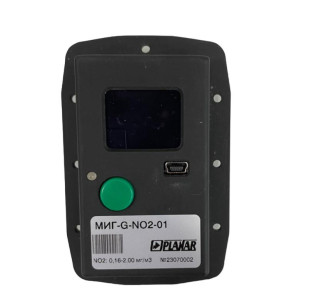

Рисунок 1 - Общий вид
модулей измерительных газоаналитических МИГ
Модули имеют встроенное программное обеспечение и имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО, не ниже | 0х00000100 |
| Цифровой идентификатор ПО | 0X3A48DF699A52BC8255F93DCC48A6BE22 |
Метрологические и основные технические характеристики модулей приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений массовой концентрации определяемого компонента, мг/м3 | Пределы допускаемой относительной погрешности измерений массовой концентрации определяемого компонента, % |
| Оксид углерода (CO) | от 4,00 до 50,00 | ±25 |
| Аммиак (NH3) | от 0,10 до 2,00 | |
| Диоксид серы (SO2) | от 0,40 до 5,00 | |
| Формальдегид (CH2O) | от 0,04 до 7,00 | |
| Диоксид азота (NO2) | от 0,16 до 2,00 | |
| Оксид азота (NO) | от 0,32 до 4,00 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (Д*Ш*В), мм, не более | 96x65x55 |
| Масса, кг, не более | 0,220 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +5 до +50 от 30 до 80 от 84 до 106 |
| Тип индикации | Светодиод, OLED дисплей 28 мм |
| Наличие и тип встроенных электрических разъемов | MiniUSB DIN 6 контактов |
| Наличие и тип интерфейсов | USB (CDC) RS-485 (prop. MODBUS) |
| Параметры напряжения электрического питания постоянного тока, В: - от источника питания Mini - USB - от внешнего источника | 5 от 12 до 24 |
| Параметры потребляемой мощности электрического питания, Вт, не более | 3 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч, не менее | 10000 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплект поставки модулей
| Наименование | Обозначение | Кол-во |
| Модуль измерительный газоаналитический 1) | МИГ | 1 шт. |
| Упаковка | _ | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.66.190-0191-21477812-23 | 1 шт. |
| Формуляр | ФО 26.51.66.190-0191-21477812-23 | 1 шт. |
| 1) В соответствии с заказом | ||
приведены в п. 15 «Методы испытаний» Руководства по эксплуатации.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.2);
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.66.190-0191-21477812-23 «Модули измерительные газоаналитические МИГ. Технические условия.
