| Номер в госреестре | 92643-24 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | АКИП-2212 |
| Изготовитель | SHENZHEN EVERBEST MACHINERY INDUSTRY СО., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые АКИП-2212 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
Мультиметры выпускаются в одной модификации.
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну цифровую шкалу, а также линейную шкалу, меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания и упор-подставка.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса под упором-подставкой.

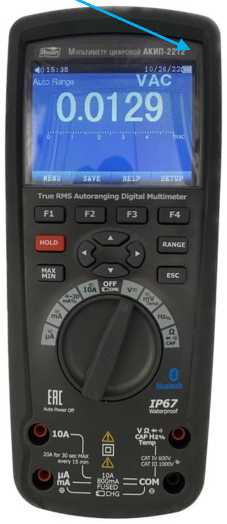

Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.
Б
Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения
постоянного тока
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
| 50,000 мВ | 0,001 мВ | ±(0,0005 •|иизм|+20 •к) |
| 500,00 мВ | 0,01 мВ | ±(0,00025 •|иизм|+5^ к) |
| 5,0000 В | 0,0001 В | |
| 50,000 В | 0,001 В | |
| 500,00 В | 0,01 В | ±(0,0005-^1+5*) |
| 1000,0 В | 0,1 В | ±(0,001-|иИЗм|+5-к) |
Примечание:
иизм - измеренное значение напряжения постоянного тока, мВ (В).
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В, в диапазонах частот, Гц | ||
| от 50 до 60 включ. | св. 60 до 1000 включ. | св. 1-103 до 5-103 включ. | ||
| 50,000 мВ | 0,001 мВ | ±(0,003-0^+25*) | ±(0,005-0^+25*) | ±(0,03-0зм+25*) |
| 500,00 мВ | 0,01 мВ | |||
| 5,0000 В | 0,0001 В | |||
| 50,000 В | 0,001 В | |||
| 500,00 В | 0,01 В | |||
| 1000,0 В | 0,1 В | |||
Примечание:
иизм - измеренное значение напряжения переменного тока, мВ (В).
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
| 500,00 мкА | 0,01 мкА | ±(0,001-|!ИЗм|+20-к) |
| 5000,0 мкА | 0,1 мкА | |
| 50,000 мА | 0,001 мА | |
| 500,00 мА | 0,01 мА | ±(0,0015-|!изм|+20-к) |
| 10,000 А | 0,001 А | ±(0,003-|!изм|+20-к) |
Примечание:
1изм - измеренное значение силы постоянного тока, мкА (мА, А).
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока
| Верхний предел диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А, в диапазонах частот, Гц | ||
| от 50 до 60 включ. | св. 60 до 1000 включ. | св. 1 • 103 до 1 • 104 включ. | ||
| 500,00 мкА | 0,01 мкА | ±(0,006-1Изм+25-к) | ±(0,015-1изм+25-к) | ±(0,03-1Изм+25-к) |
| 5000,0 мкА | 0,1 мкА | |||
| 50,000 мА | 0,001 мА | |||
| 500,00 мА | 0,01 мА | |||
| 10,000 А | 0,001 А | |||
Примечания:
1изм - измеренное значение силы переменного тока, мкА (мА, А).
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений
сопротивления постоянному току
| Верхний предел диапазона измерений | Значение единицы младшего разряда k | Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом |
| 50,000 Ом | 0,001 Ом | ±(0,005^изм+20^) |
| 500,00 Ом | 0,01 Ом | ±(0,0005 ^изм+10 •к) |
| 5,0000 кОм | 0,0001 кОм | |
| 50,000 кОм | 0,001 кОм | |
| 500,00 кОм | 0,01 кОм | ±(0,001 ^+10-к) |
| 5,000 МОм | 0,001 МОм | ±(0,002^изм+20^к) |
| 50,000 МОм | 0,001 МОм | ±(0,02<Иизм+20-к) |
| Примечание: R-изм - измеренное значение сопротивления, Ом (кОм, МОм). | ||
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической емкости_______________________________________________________________
| Верхний предел диапазона измерений | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений электрической емкости, мкФ |
| 5,000 нФ | 0,001 нФ | ±(0,02-Сизм+40-к) |
| 50,00 нФ | 0,01 нФ | |
| 500,0 нФ | 0,1 нФ | |
| 5,000 мкФ | 0,001 мкФ | |
| 50,00 мкФ | 0,01 мкФ | |
| 500,0 мкФ | 0,1 мкФ | ±(0,05-Сизм+40-к) |
| 10,00 мФ | 0,01 мФ |
Примечание:
1) - с использованием компенсации ёмкости измерительных проводов (кнопка REL) Сизм - измеренное значение емкости, нФ (мкФ, мФ).
| Таблица 7 - Метрологические ха | рактеристики мультиметров в | режиме измерений частоты |
| Верхний предел диапазона измерений1) | Значение единицы младшего разряда к | Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
| 50,000 Гц | 0,001 Гц | |
| 500,00 Гц | 0,01 Гц | |
| 5,0000 кГц | 0,0001 кГц | |
| 50,000 кГц | 0,001 кГц | ±(0,0001/Бизм+10-к) |
| 500,00 кГц | 0,01 кГц | |
| 5,0000 МГц | 0,0001 МГц | |
| 10,000 МГц | 0,001 МГц | |
| Примечания: 1) - измерение частоты сигнала в диапазоне до 100 кГц включ. F^ - измеренное значение частоты, Гц (кГц, МГц). | - от 0,8 В, св. 100 кГц - от 5 В; | |
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений температуры
с помощью термопар
| Тип термопар | Диапазон измерений, °С | Значение единицы младшего разряда k, °С | Пределы допускаемой абсолютной погрешности измерений температуры1), °С |
| Тип К | от -50 до +1000 | 0,1 | ±(0,01-1изм+2,5) |
| Примечания: 1) - не включает в себя погрешность термопар; ^зм - измеренное значение температуры, °С. | |||
Таблица 9 - Технические характеристики мультиметров
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,631 |
| Габаритные размеры (ширинахвысотахглубина), мм | 220х96х60 |
| Питание | 7,4 В (Li-ion аккумулятор) |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84,0 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 5 до +40 80 от 84,0 до 106,7 |
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Мультиметр | АКИП-2212 | 1 |
| Измерительные провода | - | 2 |
| Зарядное устройство | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе п. 5 «Измерения и настройка» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от Е10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Мультиметры цифровые АКИП-2212».
