| Номер в госреестре | 92645-24 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | АСНЧ-12 |
| Изготовитель | Общество с ограниченной ответственностью "Центр безопасности информации" "МАСКОМ" (ООО "ЦБИ "МАСКОМ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 18.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра АСНЧ-12 предназначены для измерения среднеквадратичных значений (СКЗ) напряжения и частоты переменного тока в звуковом диапазоне частот.
Конструктивно анализаторы спектра АСНЧ-12 состоят из электронного блока, щупов осциллографических, кабеля USB A-B, переходника TNC-BNC, заглушки TNC 0 Ом, нагрузки проходной TNC-N 50 Ом. Управление электронным блоком анализаторов и передача результатов измерений осуществляются с помощью управляющей ПЭВМ c использованием USB -интерфейса по кабелю. Электропитание анализатора обеспечивается от USB-порта ПЭВМ напряжением 5,0 В.
Принцип действия анализаторов спектра АСНЧ-12 состоит в предварительной фильтрации, усилении и преобразовании входного электрического напряжения переменного тока в цифровой код посредством аналогово-цифрового преобразования и передачи на внешнюю ПЭВМ для последующей цифровой обработки. Результаты измерений отображаются на дисплее ПЭВМ в виде среднеквадратичных значений (СКЗ) напряжения спектральных компонент в зависимости от частоты.
Общий вид анализаторов спектра АСНЧ-12 представлен на рисунке 1.
Место пломбировки анализаторов спектра от несанкционированного доступа, место нанесения заводского номера представлены на рисунке 2.

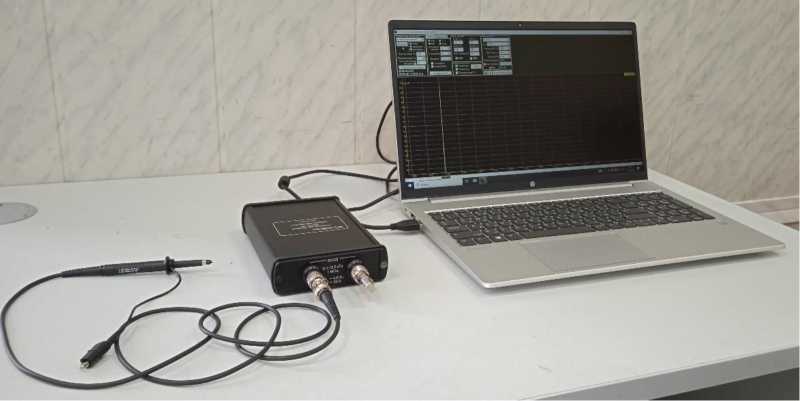

Рисунок 1 - Общий вид анализаторов спектра АСНЧ-12
Место пломбировки
Место
нанесения
заводского
номера

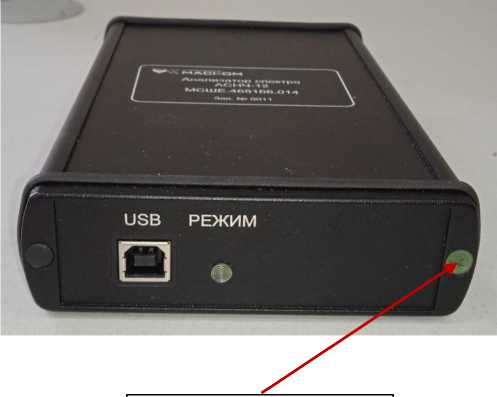

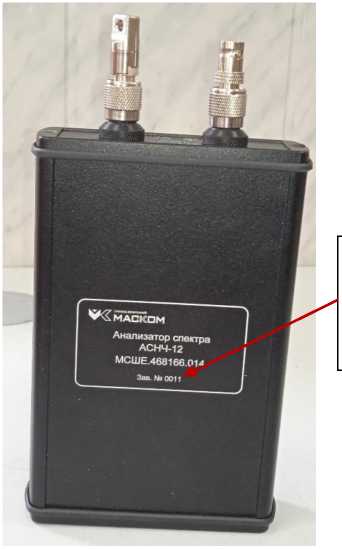

Рисунок 2 - Общий вид анализаторов спектра АСНЧ-12 с указанием мест пломбировки, нанесения заводского номера
Место пломбировки от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений, осуществляется пломбированием в месте установки соединительного винта корпуса анализаторов спектра АСНЧ-12 в соответствии с рисунком 2.
Заводской номер анализаторов спектра АСНЧ-12 в виде цифрового обозначения, состоящего из четырёх арабских цифр, наносится на корпус промышленным способом.
Знак утверждения типа наносится на титульные листы формуляра и руководства по эксплуатации типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение (далее - ПО) анализаторов спектра АСНЧ-12 состоит из:
- встроенного ПО, запрограммированного в памяти анализаторов спектра АСНЧ-12;
- автономного ПО «Сигнум», устанавливаемого на ПЭВМ.
Встроенное ПО анализаторов спектра АСНЧ-12, располагаемое в энергонезависимой памяти, выполняет функции аналого-цифрового преобразования входных электрических сигналов, управления и передачи данных.
Встроенное ПО анализаторов спектра АСНЧ-12 устанавливается изготовителем или сервисным центром. Конструкция анализаторов спектра АСНЧ-12 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Автономное ПО «Сигнум» является графическим интерфейсом пользователя, предназначено для дистанционного управления анализаторами спектра звуковой частоты, а также для хранения и передачи измерительной информации и является метрологически значимым ПО.
Влияние автономного ПО «Сигнум» не приводит к выходу метрологических характеристик анализаторов спектра АСНЧ-12 за пределы допускаемых значений.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты автономного ПО «Сигнум» «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные автономного ПО «Сигнум»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Сигнум» |
| Номер версии (идентификационный номер) ПО | Не ниже 3.1.24.4 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики анализаторов спектра АСНЧ-12
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот при измерении напряжения переменного тока, Гц | от 100 до 12500 |
| Диапазон измерений напряжения переменного тока, В | от 2U0-8 до 4,5 |
| Пределы допускаемой относительной погрешности измерения напряжения переменного тока, дБ | ± 0,5 |
| Минимальная ширина полосы пропускания измерительного фильтра, Гц | 1 |
| Спектральная плотность напряжения собственного шума, не н нВ более, -;= ’ ТГц | 20 |
| Пределы допускаемой относительной погрешности измерения частоты | ± U10-4 |
Таблица 3 - Технические характеристики анализаторов спектра АСНЧ-12
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (Ш*В*Г), не более, мм | 110x36x185 |
| Масса, не более, кг | 0,5 |
| Напряжение питания постоянного тока, В | 5,0 |
| Подключение к ПЭВМ | интерфейс USB |
| Рабочие условия применения: - температура окружающего воздуха, °С | от +10 до +35 |
наносится типографским способом на титульный лист руководства по эксплуатации и на формуляр.
Таблица 4 - Комплектность анализаторов спектра АСНЧ-12
| Наименование | Обозначение | Количество |
| Анализатор спектра АСНЧ-12 | МСШЕ.468166.014 | 1 комплект |
| Щуп осциллографический | - | 2 шт. |
| Кабель USB A-B | - | 1 шт. |
| Переходник TNC-BNC | - | 2 шт. |
| Заглушка TNC 0 Ом | МСШЕ.434411.001 | 2 шт. |
| Нагрузка проходная TNC-N 50 Ом | МСШЕ.434441.002 | 1 шт. |
| Транспортная укладка | - | 1 шт. |
| Программное обеспечение «Сигнум» | 643.МСШЕ.00173-01 | 1 комплект |
| Анализатор спектра АСНЧ-12. Руководство по эксплуатации | МСШЕ.468166.014РЭ | 1 шт. |
| Анализатор спектра АСНЧ-12. Формуляр | МСШЕ.468166.014ФО | 1 шт. |
| Программное обеспечение «Сигнум». Формуляр | 643.МСШЕ.00173-01 30 | 1 шт. |
| Программное обеспечение «Сигнум». Руководство пользователя | 643.МСШЕ.00173-01 34 | 1 шт. |
приведены в эксплуатационном документе «Анализатор спектра АСНЧ-12. Руководство по эксплуатации. МСШЕ.468166.014РЭ», в разделе 2 «Использование по назначению».
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2Н09 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Анализатор спектра АСНЧ-12. Технические условия МСШЕ.468166.014ТУ».
| Зарегистрировано поверок | 28 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
