| Номер в госреестре | 92646-24 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | LD |
| Изготовитель | "Dandong Top Electronics Instrument (Group) Co., Ltd", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 18.07.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные LD (далее - расходомеры) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей, пульп и суспензий, а также для использования в составе других средств измерения, в том числе приборов и систем учёта тепловой энергии и измерительных системах.
Принцип работы расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведённое системой электромагнитных катушек электромагнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объёмного расхода жидкости и объёма жидкости в потоке.
Расходомеры состоят из первичного преобразователя расхода (далее - НИР) и электронного преобразователя (далее - блока электроники).
Первичный измерительный преобразователь расхода представляет собой отрезок трубы (патрубок), внутренняя поверхность которого, выполнена из немагнитного диэлектрического материала. В изолированной от измеряемой среды части патрубка расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей электропроводящей жидкостью
Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции:
- вычисление объёмного расхода и объёма жидкости (в одном или двух направлениях потока);
- индикацию результатов измерений объёмного расхода и объёма, а также параметров в различных единицах;
- самодиагностику неисправностей и их индикацию;
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.

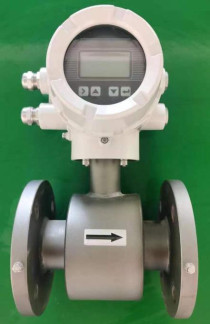

Общий вид расходомеров электромагнитных LD представлен на рисунке 1.

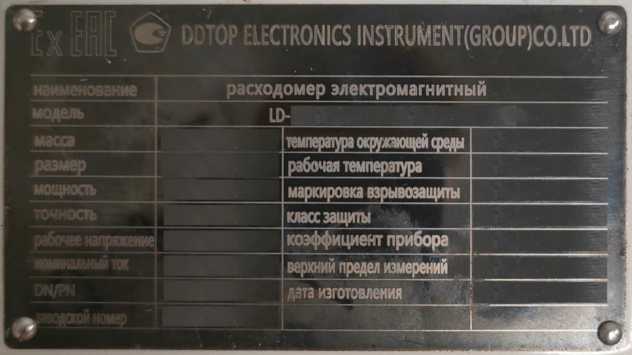

Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.

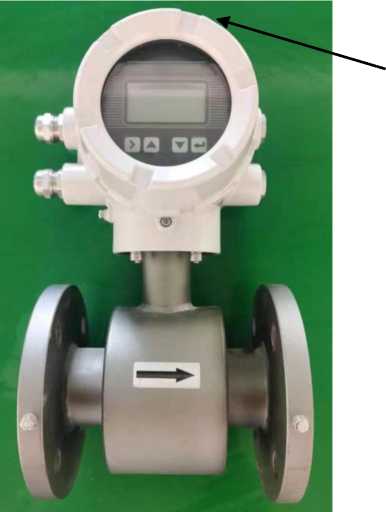

Расположение маркировочной таблички показано на рисунке 1.
Рисунок 1 - Внешний вид расходомеров электромагнитных LD и место нанесения знака
утверждения типа и заводского номера
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DDTOP LD_EM |
| Номер версии (идентификационный номер) ПО | Q53F3XXX |
| Примечание - Где «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значения |
| Номинальный диаметр, DN | от 15 до 1400 |
| Диапазон измерений объёмного расхода жидкости, м3/ч | от 0,07 до 55390 |
| Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, % | ±(0,5 + 0,1/V) ±1,0 (для DN < 20) |
| Примечание - V - скорость потока измеряемой жидкости, м/с. | |
Таблица 3 - Технические характеристики
| Наименование параметра | Значения |
| Удельная электрическая проводимость среды, мкСм/см, не менее | 30 |
| Выходные сигналы: - токовый, мА - частотный, кГц | от 4 до 20 2 (по умолчанию) 5 (максимальный) |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 100 до 240 50/60 ± 1 от 21,6 до 26,4 |
| Потребляемая мощность, не более: - переменного тока, В^А - постоянного, Вт | 10 10 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 1200 1500 1600 |
| Масса, кг, не более | 890 |
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 | IP67 / IP68 |
| Маркировка взрывозащиты | 0/1Ex ia/db IIC Т6...Т2 Ga/Gb X |
| Наименование параметра | Значения |
| Условия эксплуатации: - максимальное давление измеряемой среды, МПа - температура измеряемой среды, °С - температура окружающей среды блока электроники, °С: жидко-кристаллический (LCD) дисплей OLED-дисплей - температура окружающей среды ПНР, °С - относительная влажность для блока электроники при t = 35 °С, % - относительная влажность для ПНР при температуре плюс 35 °С, % - атмосферное давление, кПа | 26 от -20 до +180 от -10 до +55 от -30 до +55 от -30 до +80 до 80, без конденсации влаги до 97, без конденсации влаги от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | LD | 1 шт. |
| Руководство по эксплуатации | 000.00.008.РЭ | 1 экз. |
| Паспорт | 000.00.008.ПС | 1 экз. |
приведены в разделе 1.4 руководства по эксплуатации 000.00.008.РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Техническая документация «Dandong Top Electronics Instrument (Group) Co., Ltd», КНР.
