| Номер в госреестре | 92648-24 |
| Наименование СИ | Мегаомметры |
| Обозначение типа СИ | Е6-34 |
| Изготовитель | ОАО "МНИПИ", Республика Беларусь |
| Год регистрации | 2024 |
| Срок свидетельства | 22.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мегаомметры Е6-34 (далее - мегаомметры) предназначены для измерения сопротивления изоляции объектов, не находящихся под напряжением, а также измерения напряжения постоянного тока и среднего квадратического значения напряжения переменного тока, сопротивления постоянному току электрических цепей, не находящихся под напряжением.
Мегаомметры обеспечивают вычисление коэффициентов диэлектрической абсорбции и поляризации.
Мегаомметры применяются при разработке, производстве и испытаниях радио- и электротехнической продукции на предприятиях промышленности, энергетики и транспорта, в испытательных центрах и лабораториях, ремонтных мастерских.
Мегаомметры представляют собой регулируемый высоковольтный источник постоянного напряжения с измерителями.
Измерение сопротивления изоляции основано на измерении тока, протекающего через объект, при заданном испытательном напряжении и преобразовании его в цифровой код.
Сопротивление цепи постоянному току определяется измерением напряжения на объекте при протекании через него эталонного тока, величина которого устанавливается в зависимости от выбранного диапазона.
Напряжение постоянного (переменного) тока измеряется путем масштабирования входного сигнала и преобразования его в цифровой код.
диапазоном испытательного напряжения и диапазоном измерения сопротивления /4с
Мегаомметры выпускают в двух модификациях - Е6-34, Е6-34/1, отличающихся изоляции.
Внешний вид мегаомметров представлен на рисунках 1 - 3.
\\
Схема пломбирования приведена в приложении А.
мегаомметров от несанкционированного доступа

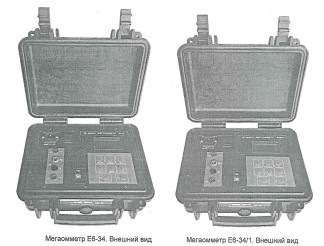

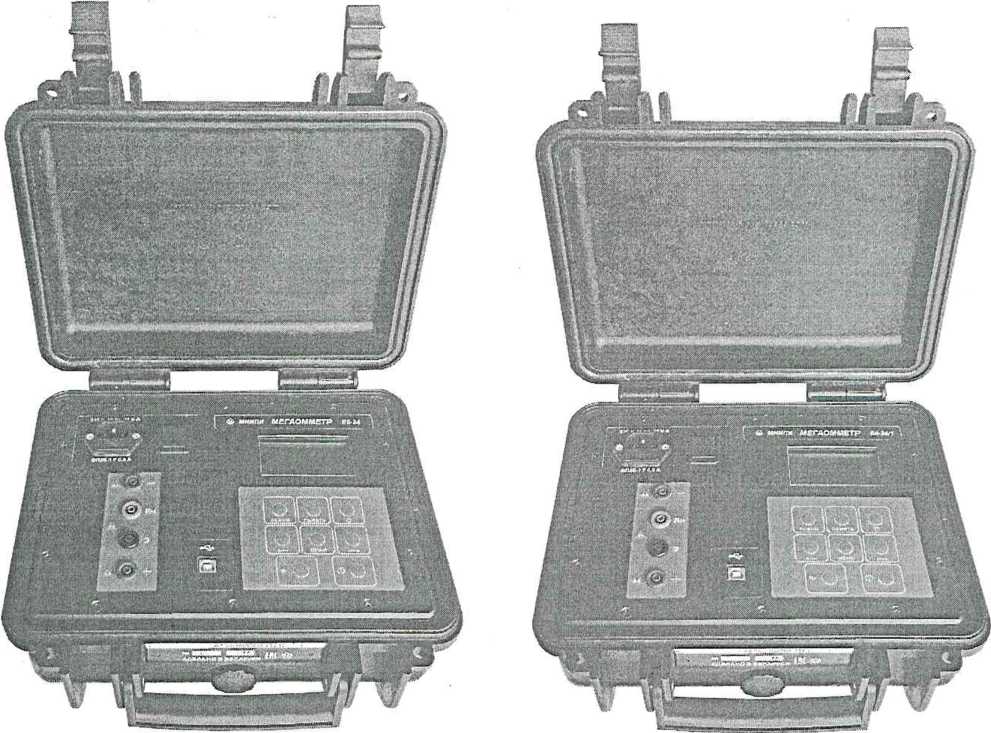

Мегаомметр Е6-34. Внешний вид
Мегаомметр Е6-34/1. Внешний вид
Рисунок 1

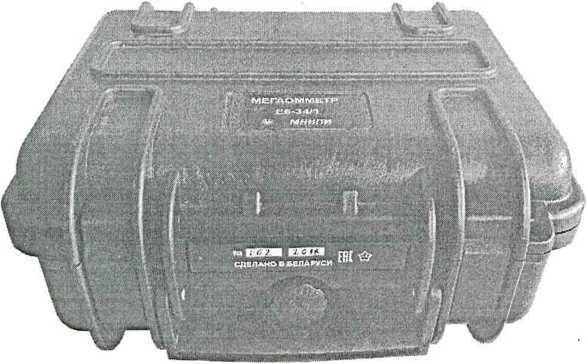

Рисунок 2 - Мегаомметр Е6-34/1. Внешний вид в закрытом состоянии

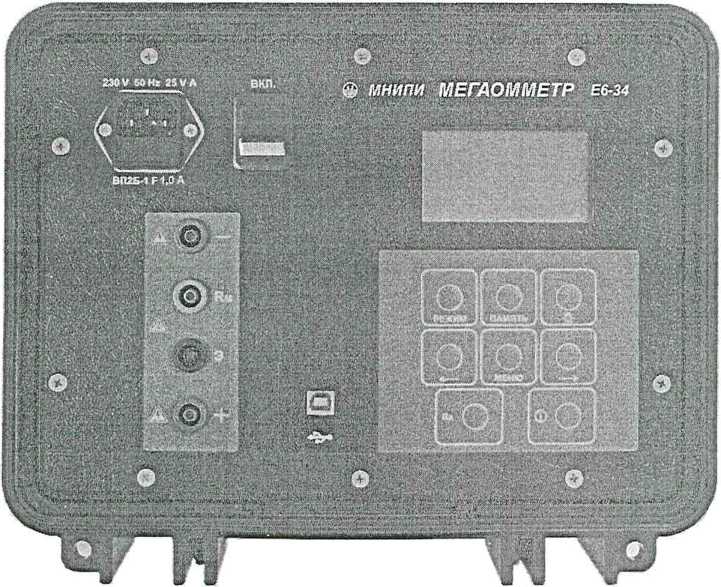

Рисунок 3 - Мегаомметр Е6-34. Внешний вид передней панели
Мегаомметры имеют встроенное программное обеспечение (далее - ПО). Влияние ПО учтено при нормировании метрологических характеристик мегаомметров. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные встроенного ПО
| Обозначение мегаомметров | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО |
| Е6-34, Е6-34/1 | Недоступно | Не ниже 1.0.0; 1.х.у* |
| * х.у - составная часть номера версии ПО (метрологически незначимая часть); х, у принимаются равными от 0 до 9. | ||
Основные технические и метрологические характеристики мегаомметров
представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики | |
| Е6-34 | Е6-34/1 | |
| 1 Диапазон измерений сопротивления изоляции | от 100 кОм до 200 ГОм | от 100 кОм до 20 ГОм |
| 2 Конечные значения диапазонов измерений сопротивления изоляции | 2, 20, 200 МОм, 2, 20, 200 ГОм | 2, 20, 200 МОм, 2, 20 ГОм |
| 3 Пределы допускаемой основной погрешности при измерении сопротивления изоляции, Ом | ±(1,5 % от R + 1 % от Rk) | |
| 4 Диапазон испытательного напряжения, В | от 100 до 2500 | от 100 до 1000 |
| 5 Пределы допускаемой основной относительной погрешности установки испытательного напряжения, % | от 0 до 15 | |
| 6 Диапазон измерений напряжения постоянного тока, В | от 5 до 1000 | |
| 7 Конечные значения диапазонов измерений напряжения постоянного тока, В | 200, 1000 | |
| 8 Пределы допускаемой основной погрешности при измерении напряжения постоянного тока, В | ±(1,5%otU + 1 % от Uk) | |
| 9 Диапазон измерений среднего квадратического значения напряжения переменного тока в диапазоне частот от 45 до 999 Гц, В | от 5 до 700 | |
| 10 Конечные значения диапазонов измерений среднего квадратического значения напряжения переменного тока, В | 200, 700 | |
| 11 Пределы допускаемой основной погрешности при измерении среднего квадратического значения напряжения переменного тока, В | ±(1,5 % от U + 1 % от Uk) | |
| 12 Диапазон измерений сопротивления постоянному току | от 0,5 Ом до 2 МОм | |
| 13 Конечные значения диапазонов измерений сопротивления постоянному току | 20, 200 Ом, 2, 20, 200 кОм, 2 МОм | |
| 14 Пределы допускаемой основной погрешности при измерении сопротивления постоянному току, Ом | ±(1,5 % от R + 1 % от Rk) | |
| 15 Интерфейс | USB 2.0 | |
| 16 Питание мегаомметров: | ||
| - от сети переменного тока напряжением | (230±23) В, частотой 50 Гц | |
| - от аккумуляторной батареи напряжением | 10,8 В | |
| 17 Степень защиты оболочки по ГОСТ 14254-2015 | IP20 | |
| 18 Потребляемая мощность от сети переменного тока, В А, не более | 25 | |
| 19 Масса мегаомметра, кг, не более | 5 | |
| 20 Габаритные размеры, мм, не более | 315x280x154 | |
| 21 Диапазон температур рабочих условий применения | от минус 10 °C до плюс 40 °C | |
| Примечание - R (U) - значение измеряемого сопротивления (напряжения), Ом (В), RK (UK) - конечное значение диапазона измерений сопротивления (напряжения), Ом (В), | ||
\\ '.7 . '-7
Лист 4 Листов 6
Знак утверждения типа наносится на переднюю панель мегаомметра методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.
.М. Каминский
| 1 Мегаомметр Е6-341 2 Комплект запасных частей и принадлежностей 3 Руководство по эксплуатации 4 Методика поверки | 1 шт. 1 шт. 1 экз. 1 экз. |
(обязательное)
Место нанесения поверительного клейма

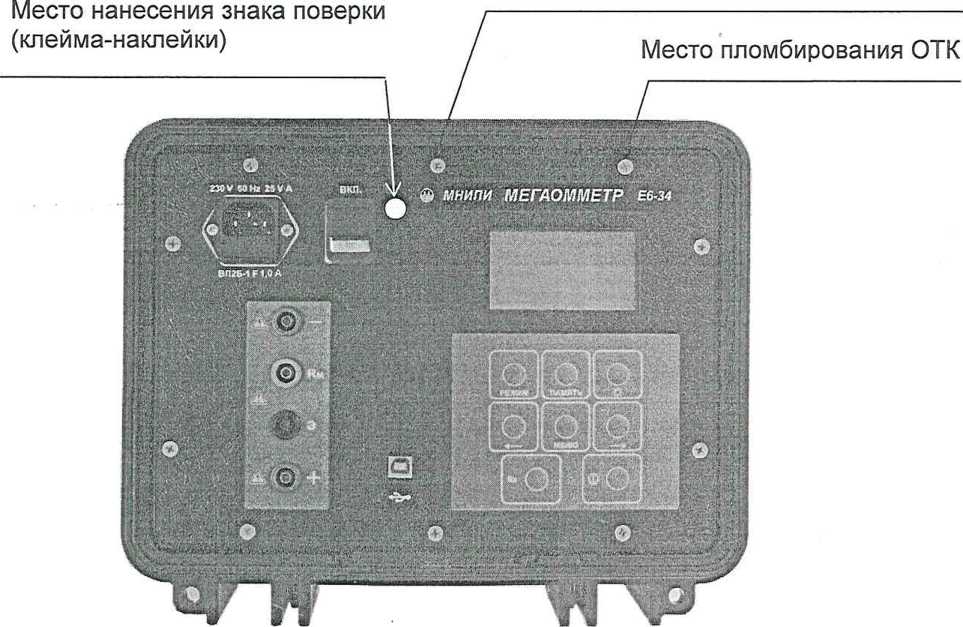

Рисунок А. 1 - Места нанесения знака поверки (клейма-наклейки), поверительного клейма и пломбирования ОТК
1
Модификации по требованию заказчика
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ IEC 61010-1-2014 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”;
ГОСТ 15150-69 “Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды11;
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;
ТУ BY 100039847.166-2019 “Мегаомметры Е6-34. Технические условия”;
МРБ МП. 2920 - 2019 “Мегаомметры Е6-34. Методика поверки”.
Мегаомметры Е6-34 соответствуют требованиям ГОСТ IEC 61010-1-2014, ГОСТ 15150-69, ГОСТ 22261-94 и ТУВУ 100039847.166-2019, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY112 11.01. ТР004 003 34223 от 07.06.2019 действительна по 06.06.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
