Весы крановые электронные ЭВСК-200РМ, 92650-24

Назначение

Весы крановые электронные ЭВСК-200РМ (далее - весы) предназначены для статического измерения массы грузов.

Описание

Весы состоят из грузоподъёмного блока со встроенным электронным модулем и весового терминала ЭВСК-Т. Грузоподъёмный блок подвешивается на крюк грузоподъемного устройства и служит для преобразования силы тяжести взвешиваемого груза в электрический сигнал пропорциональный массе который затем передаётся по радиоканалу на весовой терминал для дальнейшей обработки и индикации веса груза.

Принцип действия основан на преобразовании изменения сопротивления тензодатчиков, наклеенных на поверхности металлической мембраны датчика силы в аналоговый. Силовые напряжения, возникающие под действием нагрузок, приводят к изменению сопротивления тензорезисторов. В свою очередь, последнее преобразуется в изменение электрического напряжения, обрабатывается и усиливается до необходимой величины входным устройством. Далее обработанный, усиленный и отфильтрованный от помех сигнал поступает на вход радиопередающего электронного блока. В весовом терминале происходит прием сигнала, его обработка, и информация о нагрузке поступает на цифровое табло.

К весам данного типа относятся весы крановые электронные ЭВСК-200РМ зав. №057190; зав. №057191.

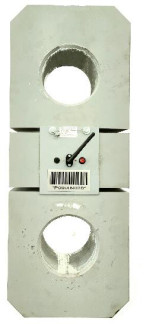

Общий вид грузоподъемного блока и весового терминала представлен на рисунке 1.

Весовой терминал

Грузоподъемный блок

Рисунок 1 - Общий вид весов

Маркировка нанесена типографским методом на наклейке, размещаемой на грузоподъемном блоке и весовом терминале и содержит следующую информацию:

- обозначение модели весов;

- заводской номер, состоящий из шести цифр;

- наибольший предел взвешивания;

- год выпуска;

- наименование предприятия изготовителя весов.

Для предотвращения несанкционированного доступа к внутренним частям весов производится пломбирование крепежных болтов грузоподъемного блока и одного из крепежных винтов на тыльной стороне весового терминала. Места пломбировки показаны на рисунке 2.

Знак поверки наносится на пломбы грузоподъемного блока и весового терминала.

Грузоподъемный блок

Весовой терминал

Рисунок 2 - Схема пломбировки от не санкционированного доступа и место нанесения знака поверки.

Программное обеспечение

Программное обеспечение (далее - ПО) весов встроенное в терминал, предназначено для обработки сигналов с грузоподъемного блока и отображения результатов измерений. ПО установлено во внутреннюю энергонезависимую память весового терминала. ПО не может быть загружено или прочитано через какой-либо интерфейс без нарушения пломбы.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты встроенного ПО весового терминала в соответствии с Р 50.2.077-

2014 - «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в эксплуатационном документе «Весы крановые электронные. Модель ЭВК/ЭВСК-200РМ. Руководство по эксплуатации. Паспорт.», раздел 3 «Работа с весами в режиме взвешивания грузов».

Нормативные документы

Государственная поверочная схема для средств измерения массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622.
