| Номер в госреестре | 92655-24 |
| Наименование СИ | Автоцистерна |
| Обозначение типа СИ | IVECO-MAGIRUS 240E38 |
| Изготовитель | HMK BILCON, Дания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерна IVECO-MAGIRUS 240E38 (далее - автоцистерна) предназначена для измерений объема, транспортирования и временного хранения нефтепродуктов.
Принцип действия автоцистерны основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
Автоцистерна состоит из алюминиевой сварной емкости постоянного сечения чемоданообразной формы. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. Автоцистерна состоит из пяти герметичных секций, которые оборудованы горловиной круглой формы с установленным указателем уровня налива. Автоцистерна является транспортной мерой полной вместимости (далее - ТМ).
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
- горловину;
- указатель уровня налива;
- съемную крышку горловины с заливным люком;
- клапан дыхательный;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади автоцистерны имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
К автоцистерне данного типа относится автоцистерна с заводским номером 10676.
Заводской номер автоцистерны 10676 нанесен на маркировочную табличку ударным способом и в паспорт печатным способом.
Общий вид автоцистерны представлен на рисунке 1.

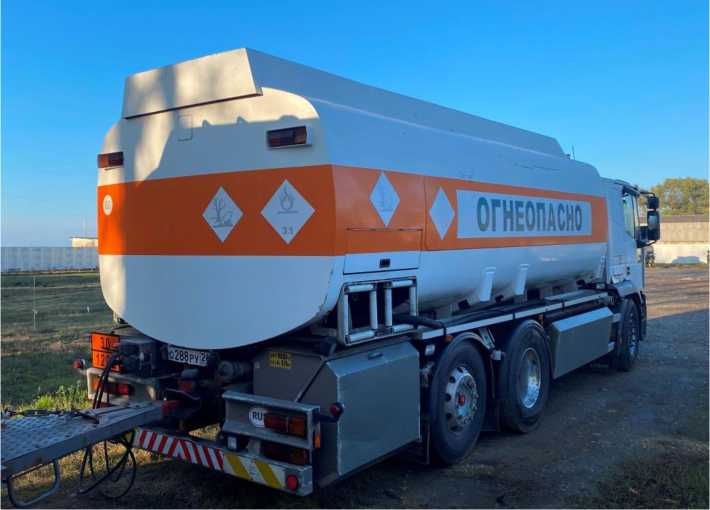

Рисунок 1 - Общий вид автоцистерны IVECO-MAGIRUS 240E38, заводской номер 10676

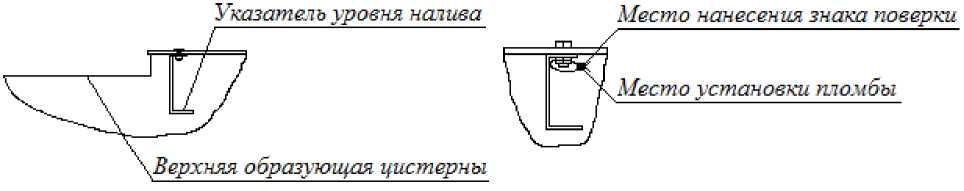

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ) и на навесную пломбу, препятствующую демонтажу болтового соединения.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 10676 |
| Номинальная вместимость, дм3 | 19050 |
| Количество секций | 5 |
| Номинальная вместимость секций, дм3 | |
| секция 1 | 6050 |
| секция 2 | 3015 |
| секция 3 | 3015 |
| секция 4 | 3020 |
| секция 5 | 3950 |
| Пределы допускаемой относительной погрешности, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 8805 |
| Условия эксплуатации: Температура окружающей среды, °C | от -40 до +45 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна | IVECO-MAGIRUS 240E38 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в пункте 3 паспорта
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
