| Номер в госреестре | 92656-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JZ |
| Изготовитель | Общество с ограниченной ответственностью "Невский энергомеханический завод" (ООО "НЭМЗ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 18.07.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JZ (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей. Трансформаторы по принципу действия являются индуктивными, трехфазными или однофазными, электромагнитными, заземляемыми.
Магнитопровод трансформаторов стержневого типа, обмотки расположены концентрически. Трансформаторы имеют одну или две основные вторичные обмотки, предназначенные для измерений, и одну дополнительную вторичную обмотку, предназначенную для защиты, питания цепей автоматики, управления, сигнализации или для контроля изоляции сети.
Трансформаторы имеют опорную металлическую плиту с четырьмя отверстиями для их крепления. Коробка с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную крышку, которая крепится винтами. Трансформатор изготавливается методом вакуумного литья из специального компаунда. Подключение первичной обмотки трансформатора осуществляется с помощью Г-образных кабельных адаптеров, в которые устанавливаются предохранители.
Трансформаторы выпускаются в модификациях JZSW-6R, JZSW-10R, JZSW-20R, JZDX-35R, отличающихся номинальным значением напряжения первичной обмотки, номинальной мощностью основных вторичных обмоток для измерений, количеством фаз, габаритными размерами и массой. Трансформаторы модификаций JZSW-6R, JZSW-10R, JZSW-20R являются трехфазными литыми, модификации JZDX-35R - однофазные литые.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 3. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера

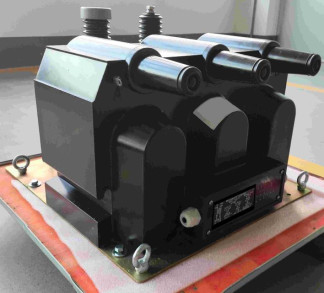

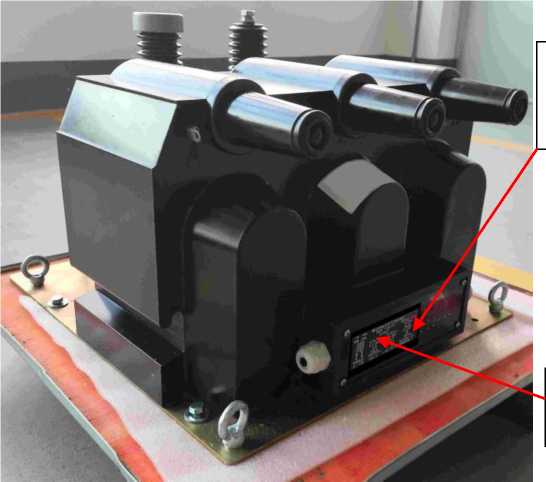

Рисунок 1 - Общий вид модификаций JZSW-6R и JZSW-10R с местом нанесения знака
утверждения типа и местом нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Общий вид модификации JZSW-20R с местом нанесения знака утверждения типа и
местом нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

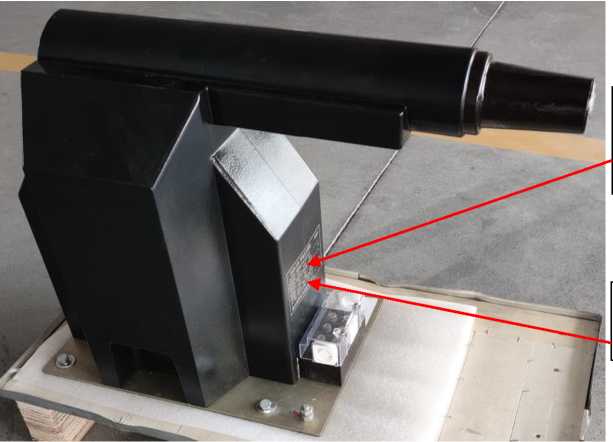

Рисунок 3 - Общий вид модификации JZDW-35R с местом нанесения знака утверждения типа и местом нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||
| JZSW-6R | JZSW-10R | JZSW-20R | JZDX-35R | |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 | 24 | 40,5 |
| Номинальное значение линейного напряжения первичной обмотки, кВ | 6/^3; 6,3/^3; 6,6/\3; 6,9м3 | 10/V3; 10,5/^3; 11/V3 | 15/^3; 15,75/^3; 18/V3; 20/\3; 22/\3 | 35/\3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/^3; 100/3 | |||
| Номинальное значение напряжение дополнительной вторичной обмотки, В | 100; 100/3 | |||
| Классы точности вторичных обмоток для измерений по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0 | |||
| Классы точности вторичных обмоток для защиты по ГОСТ 1983-2015 | 3Р; 6Р | |||
| Номинальная мощность основных вторичных обмоток для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 1, В^А | 5 | |||
| Наименование характеристики | Значение для модификации | |||
| JZSW-6R | JZSW-10R | JZSW-20R | JZDX-35R | |
| Номинальная мощность основных вторичных обмоток для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | от 10 до 50 | |||
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8, В^А | от 30 до 300 | |||
| Предельная мощность, В^А | 500 | 600 | ||
| Номинальная частота напряжения сети, Г ц | 50 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||
| JZSW-6R JZSW-10R | JZSW-20R | JZDX-35R | |
| Габаритные размеры (высота^ширинахдлина), мм, не более | 324x465x493 | 400x560x635 | 405x265x600 |
| Масса, кг, не более | 140 | 245 | 70 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (в диапазоне рабочих температур, °C) | У3 (от -25 до +40) | ||
| Средняя наработка до отказа, ч | 300000 | ||
| Средний срок службы, лет | 30 | ||
наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | JZ | 1 шт. |
| Паспорт | 1 экз. |
приведены в разделе 4 «Методика (Методы) измерений» паспорта.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 марта 2023 г. № 640 «Об утверждении Государственного первичного специального эталона единиц коэффициента масштабного преобразования и угла фазного сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ТУ 27.11-010-01083850-2022 «Трансформаторы напряжения JZ. Технические условия».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
