Номер в госреестре | 92657-24 |
Наименование СИ | Датчики температуры |
Обозначение типа СИ | ДТС |
Изготовитель | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва; Общество с ограниченной ответственностью "Завод № 423" (ООО "Завод № 423"), г. Богор |
Год регистрации | 2024 |
Срок свидетельства | 18.07.2029 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Датчики температуры ДТС (далее - датчики) предназначены для непрерывных измерений температуры неагрессивных к материалу защитной арматуры жидких, паро- и газообразных сред, сыпучих материалов, а также твердых тел.
Принцип действия датчиков основан на зависимости электрического сопротивления чувствительного элемента датчика (далее - ЧЭ) от температуры измеряемой среды.
Конструктивно датчики состоят из ЧЭ, помещенного в защитную арматуру, обеспечивающую защиту ЧЭ от механических воздействий (кроме датчиков в бескорпусном исполнении), соединённую с узлом коммутации, или из ЧЭ, помещённого в пластиковый корпус (клеммную головку с разъёмом). ЧЭ выполнен из металлической проволоки или в виде напылённой на подложку плёнки.
Датчики выпускаются в различных модификациях, различающихся по метрологическим и техническим характеристикам, по количеству ЧЭ, а также по конструкции защитной арматуры и узлов коммутации.
Схема соединения внутренних проводников датчиков с ЧЭ - 2-х, 3-х и 4-х проводная.
Структура и расшифровка условного обозначения исполнений датчиков приведена соответственно на рисунке 1 и в таблице 1.
Х Дтс | IX [X [X X [X — |Х. НО X-IX.X. 0. X X. X. X. X
Y 1 1 V V L6J V V ‘"I 10 11 12 13 14 15 16 17
Рисунок 1 - Структура условного обозначения датчиков
Таблица 1 - Расшифровка структуры условного обозначения датчиков
Позиция | Код | Описание |
1 | отсутствует 2 | Количество ЧЭ: 1 ЧЭ; 2 ЧЭ |
2 | отсутствует 1 2 3 | Тип исполнения: общепромышленное исполнение; на основе КНМС (кабель нагревостойкий с минеральной изоляцией в стальной оболочке); для применения в пищевой промышленности; для применения в системах теплоснабжения, вентиляции и кондиционирования воздуха HVAC |
Позиция | Код | Описание | |||
3 | 1 2 3 4 5 6 7 8 9 0 | Особенности исполнения: измерение температуры воздуха; для трубопровода; под винт; «игла»; накидная гайка; упорная шайба; с утончением; «Г»-образное исполнение; диэлектрическая изоляция; без конструктивных особенностей | |||
4 | 1 2 3 4 5 6 7 8 9 0 | Конструктивное исполнение арматуры: гладкая арматура; гладкая арматура для датчиков воздуха/поверхности твердых тел; арматура с подвижным типом присоединения; арматура с приварным типом присоединения; арматура с подвижным типом присоединения и гладкая арматура латунь; гладкая арматура конусная; бескорпусное исполнение; специальное исполнение; без защитной арматуры | температуры пружиной; | ||
5 | 2 3 4 5 | Узел коммутации: разъем типа DIN 43650; разъем типа М12; кабельный вывод; коммутационная головка | |||
6 | отсутствует Л | Тип коммутационной головки (для ДТСХХХ5) стандартная коммутационная головка; увеличенная коммутационная головка | |||
7 | 50М 100М 50П 100П PT100 PT500 PT1000 NTC3k NTC10k NTC20k | Условное обозначение НСХ/типа ЧЭ: 50М (по ГОСТ 6651-2009); 100М (по ГОСТ 6651-2009); 50П (по ГОСТ 6651-2009); 100П (по ГОСТ 6651 -2009); РП00 (по ГОСТ 6651-2009); Рt500 (по ГОСТ 6651-2009); Р^000 (по ГОСТ 6651-2009); номинальное сопротивление 3 кОм; номинальное сопротивление 10 кОм; номинальное сопротивление 20 кОм | |||
8 | А В С 1 | Метрологические характеристики: Класс допуска А по ГОСТ 6651-2009 для Pt100, Pt500, Pt1000; Класс допуска В по ГОСТ 6651-2009 для Pt100, Pt500, Pt1000; Класс допуска С по ГОСТ 6651-2009 для Pt100, Pt500, Pt1000; для NTC3k; NTC10k; NTC20k | 50М, 100М, 50П, 50М, 100М, 50П, 50М, 100М, 50П, | 100П 100П 100П |
Позиция | Код | Описание |
9 | 2 3 4 | Схема подключения: двухпроводная; трехпроводная; четырёхпроводная |
10 | отсутствует от 2 до 10 | Диаметр монтажной части: для моделей с монтажной частью нецилиндрической формы; от 2 до 10 мм (с монтажной частью цилиндрической формы) определяется заказом с шагом 1 мм |
11 | от 20 до 20000 | Длина монтажной части: от 20 до 20000 мм определяется заказом с шагом 5 мм |
12 | отсутствует от 20 до 280 | Вспомогательный размер (длина от монтажной поверхности до коммутационной головки (кроме ДТСХХХ4)): 0 мм от 20 до 280 мм определяется заказом с шагом 5 мм |
13 | Э ЭС ЭФ С | Тип кабеля (для ДТСХХХ4): экранированный без оболочки; экранированный в силиконовой оболочке; экранированный в фторопластовой оболочке; неэкранированный в силиконовой оболочке |
14 | от 0,2 до 20 | Длина кабельного вывода (только для моделей ДТСХХХ4): от 0,2 до 20 м определяется заказом с шагом 0,1 м |
15 | отсутствует МГ Р О Н | Тип исполнения узла коммутации: кабельный вывод с наконечниками для моделей ДТСХХХ4/пластмассовая коммутационная головка для моделей ДТСХХХ5; металлическая коммутационная головка для моделей ДТСХХХ5; разъём типа М12 для моделей ДТСХХХ4; кабельный вывод с кольцевыми наконечниками для моделей ДТСХХХ4; кабельный вывод без наконечников для моделей ДТСХХХ4 |
16 | отсутствует MZ GZ RZ CLZ FZ DNZ БСZ | Тип присоединения к процессу: тип присоединение отсутствует (с гладкой поверхностью); метрическая резьба по ГОСТ 8724; трубная цилиндрическая резьба по ГОСТ 6357; трубная коническая резьба по ГОСТ 6211; CLAMP по DIN 32676; фланец; молочная гайка по DIN 11851; байонетное соединение; Z - обозначение размера (определяется заказом) |
17 | отсутствует НП | Наличие поверки: с поверкой без поверки |
Фотографии общего вида некоторых исполнений датчиков температуры ДТС приведены на рисунке 2. Примеры конструктивных исполнений датчиков температуры ДТС приведены на рисунке 3. Общий вид исполнений узлов коммутации датчиков температуры ДТС приведены на рисунке 4.
Цветовая гамма узлов коммутации может быть изменена по решению Изготовителя в одностороннем порядке.

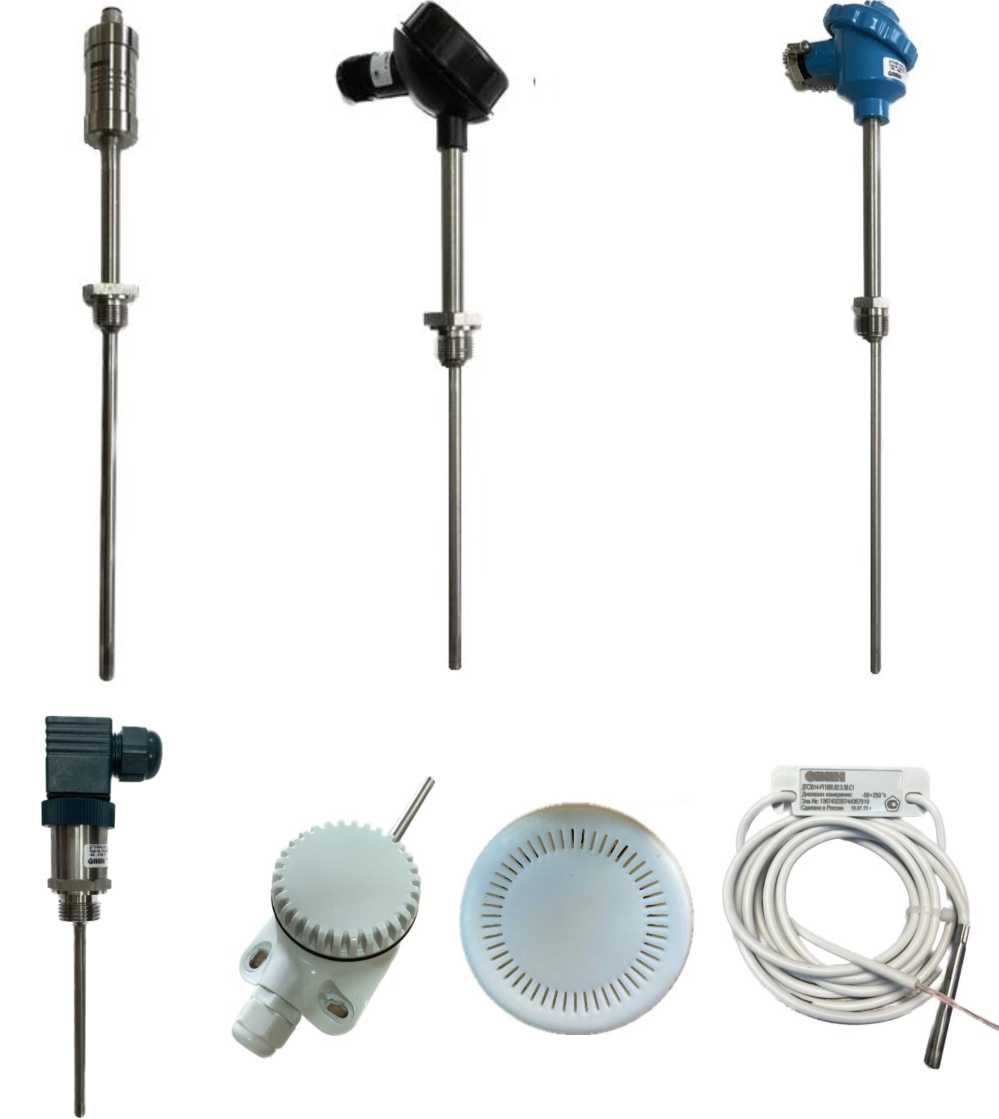

Рисунок 2 - Общий вид датчиков температуры ДТС

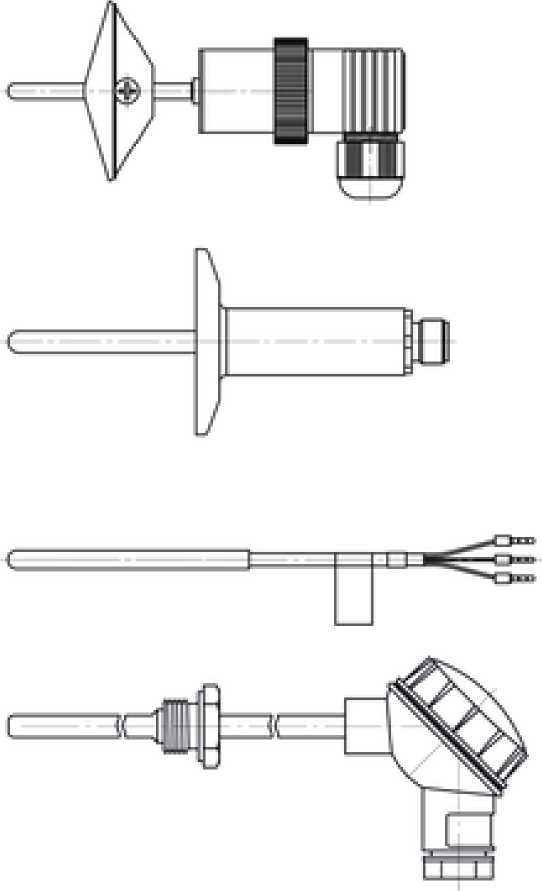

Рисунок 3 - Примеры конструктивного исполнения датчиков.

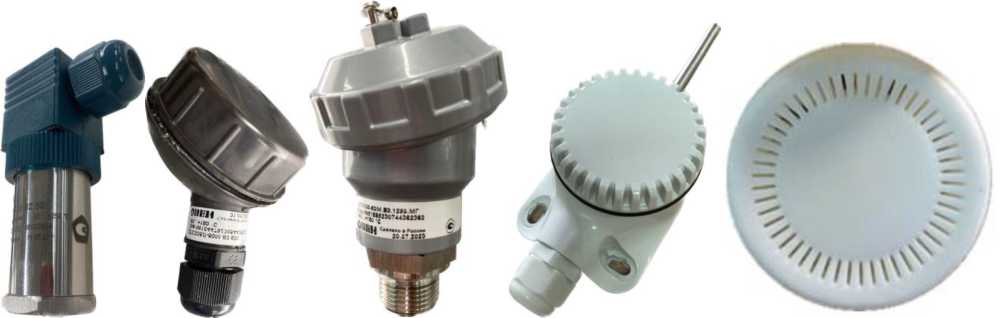

Рисунок 4 - Общий вид конструктивных исполнений узлов коммутации
Заводской номер и знак утверждения типа наносятся на этикетку датчика типографским методом или на корпус датчика/бирку методом лазерной гравировки в местах, приведённых на рисунке 5.

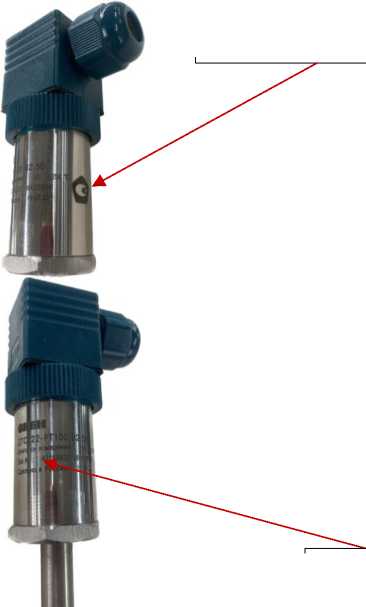

Рисунок 5 - Место нанесения заводского номера и знака утверждения типа
Пломбирование датчиков не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и основные технические характеристики датчиков приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики датчиков с ЧЭ по ГОСТ 6651-2009
Класс допуска по ГОСТ 66512009 | Допуск по ГОСТ 6651-2009, °С (|t| - абсолютное значение температуры, °С, без учета знака) | Диапазон измерений температуры*, °С | |
Платиновый ЧЭ | Медный ЧЭ | ||
А W 0.15 F 0.15 | ±(0,15+0,002# | от -100 до +450 | от -50 до +120 |
B W 0.3 F 0.3 | ±(0,3+0,005# | от -196 до +660 | от -50 до +200 |
C W 0.6 F 0.6 | ±(0,6+0,01# | от -196 до +660 | от -180 до +200 |
* - указаны предельные значения, конкретный диапазон указан в паспорте на датчик.
Таблица 3 - Метрологические характеристики датчиков с ЧЭ типа NTC
Наименование характеристики | Значение |
Диапазон измерений температуры, °С | от -40 до +120 |
Пределы допускаемой абсолютной погрешности измерений температуры (в зависимости от диапазона измерений), °С: - от -40 до +20 °С не включ. | ±4 |
- от +20 до +30 °С включ. | ±1 |
- св. +30 до +120 °С | ±4 |
Таблица 4 - Основные технические характеристики датчиков
Наименование характеристики | Значение |
Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С, не менее, МОм | 100 |
Показатель термической реакции в водной среде при скорости потока не менее 1 м/с и в воздушной среде при скорости потока не менее 3 м/с, (Т0,бэ), с, не более | 30 |
Диаметр монтажной части, мм | от 2 до 10 |
Длина монтажной части, мм | от 20 до 20000 |
Длина кабельного вывода, м | от 0,2 до 20 |
Условия эксплуатации узлов коммутации: - температура окружающей среды, °С — относительная влажность воздуха без конденсации, % | от -50 до +85 до 98 |
Средняя наработка на отказ (в зависимости от типа ЧЭ и температуры применения), ч, не менее: - для датчиков с платиновыми ЧЭ св. -50 °С до +250 °С включ., и для датчиков с ЧЭ типа NTC - для датчиков с платиновыми ЧЭ от -196 °С до -50 °С включ. и св. +250 °С до +450 °С включ., для датчиков с медным ЧЭ - для датчиков с платиновыми ЧЭ св. +450 °С до +660 °С | 40000 32000 20000 |
Средний срок службы, лет, не менее | 10 |
наносится на корпус датчика или бирку при помощи наклейки, лазерной гравировки или другим способом, не ухудшающим качества датчика, а также на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Датчик температуры | ДТС(1) | 1 шт. |
Паспорт и Гарантийный талон | КУВФ.405210.006ПС | 1 экз. |
Руководство по эксплуатации | КУВФ.405210.006РЭ | 1 экз. |
Примечание: (1) - обозначение исполнения в соответствии с заказом. |
приведены в разделе 4 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.51-006-46526536-2023. Датчики температуры ДТС. Технические условия.
