| Номер в госреестре | 92659-24 |
| Наименование СИ | Вольтметры универсальные |
| Обозначение типа СИ | АКИП-2105 |
| Изготовитель | Changzhou Tonghui Electronics Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры универсальные АКИП-2105 (далее - вольтметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, электрической емкости и температуры.
Конструктивно вольтметры представляют собой компактные моноблочные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных аналоговых сигналов и дальнейшей их обработке при помощи встроенного микроконтроллера.
Вольтметры представляют собой приборы, выполненные на основе встроенного микроконтроллера и аналоговых схем измерений. На передней панели вольтметров расположены дисплей, кнопки управления, измерительные гнёзда, кнопка включения.
На задней панели расположены: гнездо для подключения сетевого шнура питания, сетевой предохранитель, измерительные гнёзда (идентичные гнёздам на передней панели -модификация АКИП-2105/1), интерфейсы дистанционного управления (USB, LAN), разъемы входа и выхода сигналов синхронизации, предусмотрен слот для подключения сортировщика.
Вольтметры выпускаются в модификациях АКИП-2105/1, АКИП-2105/2, АКИП-2105/3, различающиеся между собой значениями погрешностей измеряемых величин, разрядностью дисплея и наличием измерительных гнезд на задней панели (АКИП-2105/1).
Корпус вольтметра позволяет нанесение знака поверки в виде оттиска клейма или наклейки.
Серийный номер, идентифицирующий каждый экземпляр вольтметров, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Общий вид вольтметров и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.

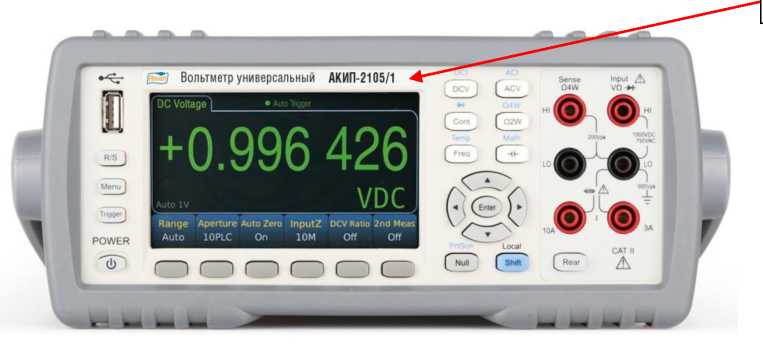

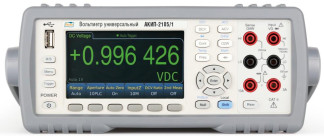

Рисунок 1 - Общий вид вольтметров и места нанесения знака утверждения типа (А)
Sense O4W Д Шрш
GPIB/HANDLER
Б
Ext Trig
1000ИХ
Л0?!* пом*с ® •
SNWHB1T0I03
Ext Trig
Г
Модификация АКИП-2105/1
В
Модификации АКИП-2105/2 и АКИП-2105/3

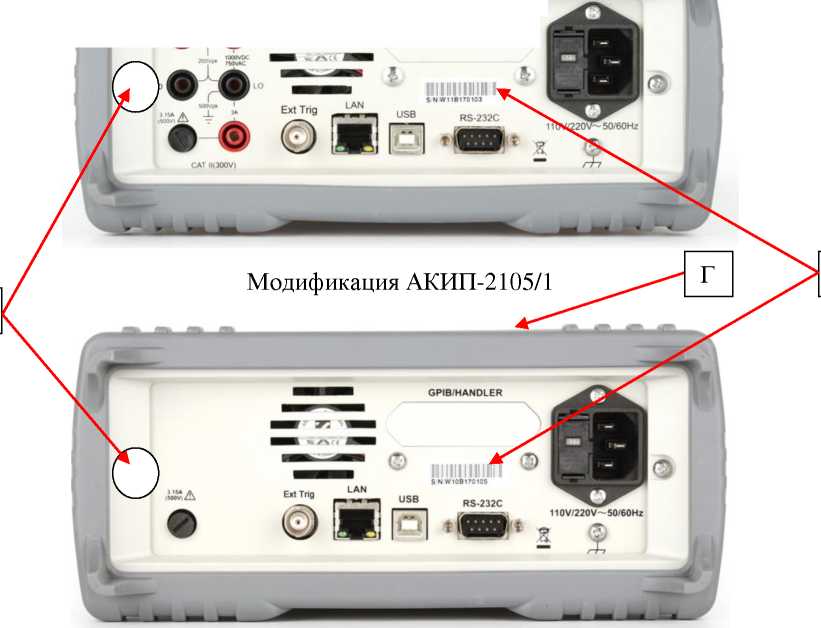

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения заводского номера (В) и знака поверки (Г).
Программное обеспечение (ПО) вольтметров записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже 1.4.30 |
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
| Модификация | Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой основной абсолютной погрешности, В1) | Пределы допускаемой дополнительной абсолютной погрешности, В/°С2) |
| АКИП-2105/1 | 0,1 | 1-10-7 | ±(540^их+3,540^ипр) | ±(0,5•10-5•Ux+0,5•10-5•Uпр) |
| 1 | 1-10-6 | ±(440-^их+0,740^ипр) | ±(0,5•10-5•Ux+0,1•10-5•Uпр) | |
| 10 | 1-10-5 | ±(3Л10-^их+0Л10^ипр) | ||
| 100 | 1-10-4 | ±(4,5- 10-5-Ux+0,6- 10-5^пр) | ||
| 1000 | 1-10-3 | ±(4,5- 10-5-Ux+1- 10-5^пр) | ||
| АКИП-2105/2 | 0,1 | 1-10-7 | ±(940-^их+6,540^ипр) | ±(0,5•10-5•Ux+0,5•10-5•Uпр) |
| 1 | 1-10-6 | ±(8- 10-5/Ux+1 • 10-5^пр) | ±(0,5•10-5•Ux+0,1•10-5•Uпр) | |
| 10 | 1-10-5 | ±(7,540-^их+0Л10-^ипр) | ||
| 100 | 1-10-4 | ±(8,540-^их+0,640^ипр) | ||
| 1000 | 1-10-3 | ±(8,5- 10-5-Ux+1- 10-5^пр) | ||
| АКИП-2105/3 | 0,1 | 1-10-7 | ±(1,240-^их+840^ипр) | - |
| 1 | 1-10-6 | ±(1•10-4•Ux+5•10-5•Uпр) | ||
| 10 | 1-10-5 | |||
| 100 | 1-10-4 | |||
| 1000 | 1-10-3 |
Примечания
1) - нормируется при температуре окружающего воздуха св. 18 °С до +28 °С;
2) - нормируется при температуре окружающего воздуха от 0 °С до +18 °С, св. +28 °С до +40 °С;
Ux - измеренное значение напряжения постоянного тока, В
ипр - значение верхнего предела диапазона измерений, В
Таблица 3 - Метрологические характеристики в режиме измерений силы постоянного тока
| Модификация | Верхний предел диапазона измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой основной абсолютной погрешности, А1) | Пределы допускаемой дополнительной абсолютной погрешности, А/°С2 |
| АКИП-2105/1 | 1-10-4 | 1-10-10 | ±(540"^1х+640"^1пр) | ±(2- 10-5-1х+0,5- 10-Чпр) |
| 1-10-3 | 1-Ю"9 | |||
| 1-10-2 | 1-10-8 | |||
| 1-10-1 | 1-10-7 | ±(540"^1х+540"^1пр) | ||
| 1 | 1-10-6 | ±(1-10-3-Ix+1-10-4-Inp) | ±(540"^1х+140"^1пр) | |
| 3 | 1-10-5 | ±(240-Мх+240-Мпр) | ±(540"5^1х+240"5^1пр) | |
| 10 | 1-10-5 | ±(1,2-10-3-Ix+1-10-4-Inp) | ±(540"5^1х+140"5^1пр) | |
| АКИП-2105/2 | 1-10-4 | 140"10 | ±(540"4^1х+640"^1пр) | ±(240-Чх+0,540-Чпр) |
| 1-10-3 | 140-9 | |||
| 1-10-2 | 1-10-8 | |||
| 1-10-1 | 1-10-7 | ±(540"4^1х+540"^1пр) | ||
| 1 | 1-10-6 | ±(1-10-3-Ix+1-10"4-Inp) | ±(540"5^1х+140"5^1пр) | |
| 3 | 1-10-5 | ±(240-Мх+240-Мпр) | ±(540"5^1х+240"5^1пр) | |
| 10 | 1-10-5 | ±(1,2-10-3-Ix+1-10"4-Inp) | ±(540"5^1х+140"5^1пр) | |
| АКИП-2105/3 | 1-10-4 | 140-9 | ±(540"4^1х+840"^1пр) | - |
| 1-10-3 | 1-10-8 | ±(540"4^1х+540"^1пр) | ||
| 1-10-2 | 1-10-7 | ±(540"4^1х+840"^1пр) | ||
| 1-10-1 | 1-10-6 | ±(540"4^1х+540"^1пр) | ||
| 1 | 140"5 | ±(1-10-3-1х+1-10"4-1пр) | ||
| 3 | 140"5 | ±(1,5-10-3-1х+2-10-4-1пр) | ||
| 10 | 140"4 | ±(240-Мх+140-Мпр) |
Примечания
1) - нормируется при температуре окружающего воздуха св. 18 °С до +28 °С;
2) - нормируется при температуре окружающего воздуха от 0 °С до +18 °С, св. +28 °С до +40 °С;
Ix - измеренное значение силы постоянного тока, А;
1пр - значение верхнего предела диапазона измерений, А.
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока
| Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой основной абсолютной погрешности, В в диапазонах частот, Гц | |||
| св. 10 до 2-104 включ. | св. 2-104 до 5 • 104 включ. | св. 5-104 до 1 • 105 включ. | св. 1-105 до 3-105 включ. | ||
| модификация АКИП-2105/1 | |||||
| 0,1 | 140"7 | ±(6-10-4-их+ +340-4^пр) | ±(1,240-3^х+ +540-4^пр) | ±(6-10-3-их+ +840-4^пр) | ±(440-^их+ +5-10-3-Unp) |
| 1 | 140"6 | ||||
| 10 | 140"5 | ||||
| 100 | 140"4 | ||||
| 750 | 140"3 | ||||
| модификация АКИП-2105/2 | |||||
| 0,1 | 140"7 | ±(840-^их+ +340-4^пр) | ±(1Л10-3^х+ +540-4^пр) | ±(6,3-10-3-их+ +840-4^пр) | ±(440-^их+ +5-10-3-Unp) |
| 1 | 140"6 | ||||
| 10 | 140"5 | ||||
| 100 | 140"4 | ||||
| 750 | 140"3 | ||||
Продолжение таблицы 4____________________________
Примечания
Ux - измеренное значение напряжения переменного тока, В
Unp - значение верхнего предела диапазона измерений, В
Таблица 5 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификации АКИП-2105/3
| Верхний предел диапазона измерений, В | Значение единицы младшего разряда k, В | Пределы допускаемой основной абсолютной погрешности, В | ||||
| Диапазоны частот, Гц | ||||||
| от 10 до 20 включ. | св. 20 до 2404 включ. | св. 2404 до 5404 включ. | св. 5-104 до 1•105 включ. | св. 1-105 до 3•105 включ. | ||
| 0,1 | 1-10’7 | ±(3,840-3^Ux+ +3-10-4-Unp) | ±(1-10’3-Ux+ +3-10-4-UI4,) | ±(1,540'3-Ux+ +540-4^) | ±(6,3-10’3-Ux+ +8•10-4•Uпp) | ±(4-10’2-Ux+ +5•10-3•Uпp) |
| 1 | 1-10-6 | |||||
| 10 | 1-10-5 | |||||
| 100 | 1-10’4 | |||||
| 750 | 1-10-3 | |||||
Примечания
Ux - измеренное значение напряжения переменного тока, В ипр - значение верхнего предела диапазона измерений, В
Таблица 6 - Метрологические характеристики в режиме измерений силы переменного тока
| Верхний предел измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой основной абсолютной погрешности, А в диапазонах частот, Гц | |
| от 10 до 5-103 включ. | св. до 5403 до 1 • 104 включ. | ||
| для модификаций АКИП-2105/1, АКИ | П-2105/2 | ||
| 1-10-4 | 1-10-10 | ±(140-3-Ix+440-4-IR,) | |
| 1-10-3 | 1-10-9 | ||
| 1-10-2 | 1-10-8 | ||
| 1-10-1 | 1-10-7 | ||
| 1 | 1-10-6 | ||
| 3 | 1-10-5 | ±(2,340-34x+440-44пp) | |
| 10 | 1-10-5 | ±(1,540-3-Ix+44()%) | |
| для модификации АКИП-2105/3 | |||
| Верхний прел измерений, А | Значение единицы младшего разряда k, А | Пределы допускаемой основной абсолютной погрешности, А в диапазонах частот, Гц | |
| от 10 до 20 включ. | св. 20 до 1-104 включ. | ||
| 1-10-4 | 1-10-9 | ±(540-34x+340-44пp) | ±(240-34x+440-44пp) |
| 1-10-3 | 1-10-8 | ||
| 140-2 | 1-10-7 | ||
| 1-10-1 | 1-10-6 | ||
| 1 | 1-10-5 | ||
| 3 | 1-10-5 | ±(2,540-34x+440-44пp) | |
| 10 | 140-4 | ±(340-34x+440-44пp) | |
| Примечания Ix - измеренное значение силы переменного тока, А; 1пр - значение верхнего прела диапазона измерений, А. | |||
Таблица 7 - Метрологические характеристики в режиме измерений сопротивления постоянному току
| Модификация | Верхний предел измерений, Ом | Значение единицы младшего разряда k, Ом | Пределы допускаемой основной абсолютной погрешности, Ом | Пределы допускаемой дополнительной абсолютной погрешности, Ом |
| АКИП-2105/1 | 10 | 140-5 | ± (1,2•]('.) 1 • Rx+8-10 5-1<цр) | ±(840-6^х+540-6^пр) |
| 1-102 | 140-4 | ±(Г10-4^х+440-5^пр) | ±(640-6^х+540-6^пр) | |
| 1-103 | 140-3 | ±(1-10-4-Rx+1-10-5-Rnp) | ±(640-6^х+Г10-6^пр) | |
| 1-104 | 140-2 | |||
| 1-105 | 1-10’1 | |||
| 1-106 | 1-100 | ±(Г10-5^х+240-6^пр) | ||
| 1-107 | 1-101 | ±(440-4^х+Г10-5^пр) | ±(340-5^х+440-6^пр) | |
| 1^108 | 1-102 | ±(840-3^х+Г10-5^пр) | ±(1Л10-3^х+240-6^пр) | |
| АКИП-2105/2 | 10 | 140-5 | ±(1Л10-4^х+Г10-4^пр) | ±(840-6^х+540-6^пр) |
| 1-102 | 140-4 | ±(1Л10-4^х+740-5^пр) | ±(640-6^х+540-6^пр) | |
| 1-103 | 140-3 | ±(1Л10-4^х+Г10-5^пр) | ±(640-6^х+Г10-6^пр) | |
| 1-104 | 140-2 | |||
| 1-105 | 1-10’1 | |||
| 1-106 | 1-100 | ±(Г10-5^х+240-6^пр) | ||
| 1-107 | 1-101 | ±(440-4^х+М0-5^пр) | ±(340-5^х+440-6^пр) | |
| 1^108 | 1-102 | ±(840-3^х+Г10^Кпр) | ±(1Л10-3^х+240-6^пр) | |
| АКИП-2105/3 | 10 | 140-4 | ±(>10 Ч<х+820 М<|ф) | - |
| 1-102 | 140-3 | ±(4-10—4 ^х+540-5^пр) | ||
| 1-103 | 140-2 | ±(340—4^х+440—5^пр) | ||
| 1-104 | 1-10’1 | |||
| 1-105 | 1-10° | |||
| 1-106 | 1-101 | |||
| 1-107 | 1-102 | ±(Г10-4^х+440-5^пр) | ||
| 1-108 | 1-103 | ±(М0-2^х+Г10-4^пр) |
Примечание
Rx - измеренное значение сопротивления, Ом
R^ - значение верхнего предела диапазона измерений, Ом
Таблица 8 - Метрологические характеристики в режиме измерений электрической емкости
| Верхний предел поддиапазона измерений | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемой дополнительной абсолютной погрешности |
| 1 нФ | ±(М0^Сх+540-3<пр) | ±(240-4<x) |
| 10 нФ | ±(0,5 ^^ГЮ-3 •Спр) | |
| 100 нФ | ||
| 1 мкФ | ||
| 10 мкФ | ||
| 100 мкФ | ||
| 1 мФ | ||
| 10 мФ | ±(140-2^х+540-3<пр) |
Примечание
Cx - измеренное значение емкости, мкФ;
Спр - значение верхнего предела диапазона измерений, мкФ.
| Таблица 9 - Метрологические характе] | ристики в режиме измерений частоты |
| Диапазоны измерений, Гц | Пределы допускаемой абсолютной погрешности, Гц |
| для модификации АКИП-2105/1 | |
| от 3 до 10 включ. | ±(1-10-3-Fx) |
| св. 10 до 100 включ. | ±(340-4 •Fx) |
| св. 100 до 1-103 включ. | ±(1-10'3-Fx) |
| св. 1-103 до 3-105 включ. | |
| для модификации АКИП-2105/2 | |
| от 3 до 10 включ. | ±(1-10-3-Fx) |
| св. 10 до 100 включ. | ±(340-4 •Fx) |
| св. 100 до 1-103 включ. | ±(1,240-3Tx) |
| св. 1-103 до 3-105 включ. | |
| для модификации АКИП-2105/3 | |
| от 3 до 10 включ. | ±(5-10-4 ^+540-1Тпр) |
| св. 10 до 100 включ. | ±(1-10-4-Fx+1-10'1-Fnp) |
| св. 100 до 1-103 включ. | ±(5•10-5•Fx+2•10-2•Fпр) |
| св. 1-103 до 1-104 включ. | |
| св. 1-104 до 1-105 включ. | |
| св. 1-105 до 3-105 включ. | |
| св. 3-105 до 1-106 включ. | |
| Примечание Fx - измеренное значение частоты, Гц; F^ - значение верхнего предела диапазона измерений, Гц. | |
Таблица 10 - Метрологические характеристики в режиме измерений температуры
| Тип | Пределы допускаемой абсолютной погрешности1), °С |
| Pt100 | ±0,05 |
| Примечание: 1) - не включает в себя погрешность термосопротивления. | |
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 2,5 |
| Габаритные размеры (ширинахвысотахглубина), мм | 225x100x325 |
| Напряжение сети питания, В - при частоте 50/60 Гц | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 20 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 75 от 84 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха %, не более | от 0 до +40 90 |
наносится на переднюю панель вольтметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Вольтметр | АКИП-2105 | 1 |
| Измерительные провода | 2 | |
| USB-кабель | 1 | |
| Руководство по эксплуатации | 1 |
приведены в п. 11 «Основные измерительные функции» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от К10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от К10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Вольтметры универсальные АКИП-2105».
