| Номер в госреестре | 92664-24 |
| Наименование СИ | Установки мобильные для ЯМР-анализа полноразмерного керна |
| Обозначение типа СИ | ЯМР-Керн |
| Изготовитель | Общество с ограниченной ответственностью "ТНГ-Групп" (ООО "ТНГ-Групп"), Республика Татарстан, г. Бугульма |
| Год регистрации | 2024 |
| Срок свидетельства | 19.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки мобильные для ЯМР-анализа полноразмерного керна ЯМР-Керн (далее - установки) предназначены для измерений пористости образцов керна.
Принцип действия установок основан на определении пористости путем регистрации сигнала ядерного магнитного резонанса (далее - ЯМР) от атомов водорода водородсодержащей жидкости, насыщающей поровое пространство исследуемых образцов. Исследуемый образец, насыщенный водородсодержащей жидкостью, помещается в постоянное однородное магнитное поле. При этом магнитные моменты ядер водорода ориентируются вдоль направления приложенного поля, в результате возникает намагниченность. Затем к образцу прикладывается последовательность радиочастотных импульсов электромагнитного поля, которая вызывает ЯМР-сигнал. По полученным данным строится зависимость ЯМР-сигнала от времени, которая используется для определения времен ЯМР-релаксации (спин-спиновой или спин-решеточной). Амплитуда ЯМР-сигнала прямо пропорциональна пористости, а время релаксации связано с размерами пор и природой жидкости, заполняющей поры.
Конструктивно установки представляют собой аппаратно-программный комплекс, в состав которого входят следующие блоки и узлы: корпус на колесной базе, выполняющий функцию несущей конструкции, к которой крепятся лентопротяжный модуль и электронные блоки. Внутри корпуса расположен магнит с блоком радиочастотных и градиентных катушек для создания постоянного, градиентного и радиочастотного магнитных полей, блок предусилителя, а также устройство поддержки рабочей температуры магнитной системы с индикатором и блоком управления. Лентопротяжный модуль перемещает в автоматическом режиме контейнер с кюветой, в которую помещается исследуемый образец. Позиционирование осуществляется с помощью лазерного дальномера. Электронные блоки представляют собой блок телеметрии и программатора, блок усилителя импульсов накачки и управления шаговым двигателем, блок формирования градиента. В состав установки также входит компьютер для управления работой установки и регистрации сигналов.
Нанесение знака поверки на установки не предусмотрено. Установки имеют заводские номера, расположенные на задней стенке корпуса. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Общий вид установок и место нанесения заводского номера представлены на рисунках 1 и 2.

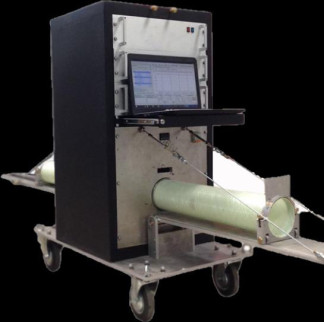

Рисунок 1 - Общий вид установок мобильных для ЯМР-анализа полноразмерного керна ЯМР-Керн
Рисунок 2 - Место нанесения заводского номера на установки мобильные для ЯМР-анализа полноразмерного керна ЯМР-Керн
Пломбирование установок не предусмотрено. Конструкция установок обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Установки оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) для контроля процесса измерений и сбора экспериментальных данных установок Logging Tool Manager: NMR Core 6.5 приведены в таблице 1.
Идентификационные данные ПО для обработки результатов измерений установок Kernel, модуль Logging Data Analyzer приведены в таблице 2.
Таблица 1 - Идентификационные данные ПО Logging Tool Manager: NMR Core 6.5
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Logging Tool Manager: NMR Core 6.5 |
| Номер версии (идентификационный номер) ПО, не ниже | 0.7.42 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные ПО Kernel, модуль Logging Data Analyzer
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Kernel, модуль Logging Data Analyzer |
| Номер версии (идентификационный номер) ПО, не ниже | 3.15 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений пористости, % | от 3 до 50 |
| Пределы допускаемой абсолютной погрешности измерений пористости в поддиапазоне от 3 % до 10 % включ., % | ± 1 |
| Пределы допускаемой относительной погрешности измерений пористости в поддиапазоне св. 10 % до 50 % включ., % | ± 10 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр исследуемых образцов цилиндрической формы, мм, не более | 120 |
| Длина исследуемых образцов цилиндрической формы, мм, не более | 1100 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Габаритные размеры в транспортном состоянии, мм, не более - высота | 1700 |
| - ширина | 560 |
| - длина | 1015 |
| Наименование характеристики | Значение |
| Габаритные размеры в рабочем состоянии, мм, не более | |
| - высота | 1310 |
| - ширина | 560 |
| - длина | 3030 |
| Масса, кг, не более | 360 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, % | от 10 до 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка мобильная для ЯМР-анализа полноразмерного керна | ЯМР-Керн | 1 шт. |
| Калибровочный образец | - | 1 шт. |
| Комплект ЗИП-О | - | 1 шт. |
| Персональный компьютер с установленным программным обеспечением | - | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Руководство по эксплуатации | 431526-001-ЯМР-Керн-00147743-2016 РЭ2 | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе 431526-001-ЯМР-Керн-00147743-2016 РЭ2 «Мобильная установка для ЯМР-анализа полноразмерного керна (ЯМР-Керн)», раздел 2 «Проведение измерений».
ЯМРТ.431526.002-02-ТУ «Мобильная установка для ЯМР-анализа полноразмерного керна (ЯМР-КЕРН). Технические условия».
