| Номер в госреестре | 92666-24 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | THOMPSON CARMICHAEL/HEIL PT44/3 |
| Изготовитель | HEIL, Великобритания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны THOMPSON CARMICHAEL/HEIL PT44/3 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ THOMPSON CARMICHAEL/HEIL PT44/3 зав. №2565 представлен на рисунках 1-3.

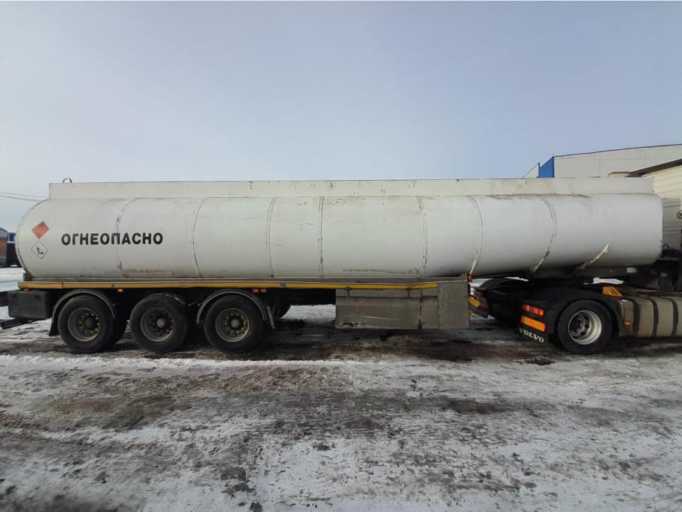

Рисунок 1 - Общий вид ППЦ THOMPSON CARMICHAEL PT44/3

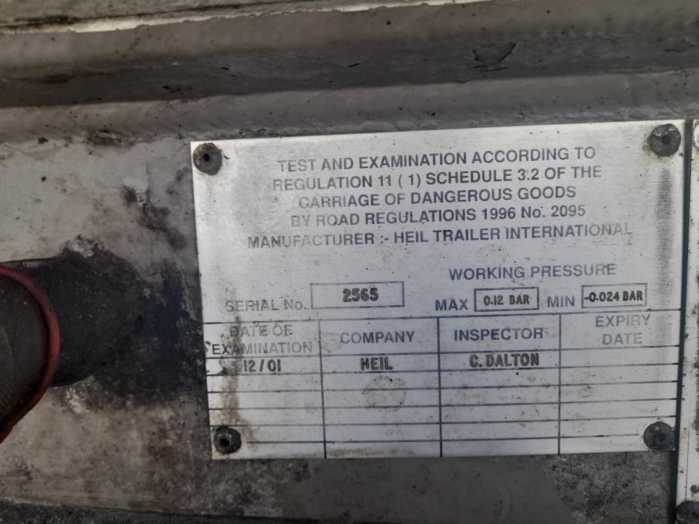

Рисунок 2 - Общий вид маркировочной таблички ППЦ THOMPSON CARMICHAEL/HEIL PT44/3

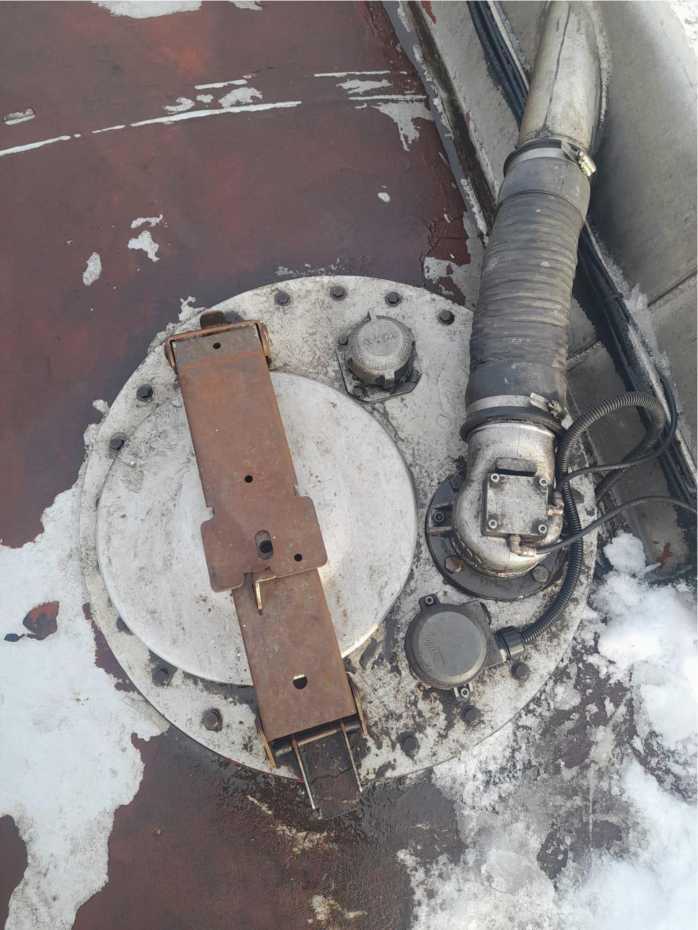

Рисунок 3 - Общий вид горловины ППЦ THOMPSON CARMICHAEL/HEIL PT44/3
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4:
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 42800 |
| Вместимость 1 секции, дм3 | 7600 |
| Вместимость 2 секции, дм3 | 7600 |
| Вместимость 3 секции, дм3 | 7000 |
| Вместимость 4 секции, дм3 | 7600 |
| Вместимость 5 секции, дм3 | 6000 |
| Вместимость 6 секции, дм3 | 7000 |
| Количество секций, шт. | 6 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 5700 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 14600 2500 3400 |
| Температура окружающей среды при эксплуатации, °С | от - 40 до + 45 |
Наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение | Количество |
| 1 | Полуприцеп-цистерна | THOMPSON CARMICHAEL/HEIL PT44/3 | 1 шт. |
| 2 | Паспорт | - | 1 экз. |
Приведены в Паспорте «Полуприцеп-цистерна THOMPSON CARMICHAEL/HEIL PT44/3», раздел 8.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
