| Номер в госреестре | 92669-24 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | NEVANIS M1MT3 |
| Изготовитель | NEVANIS TEKNOLOJI END MAK.SAN.VE TIC.LTD.STI, Турция |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна NEVANIS M1MT3 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

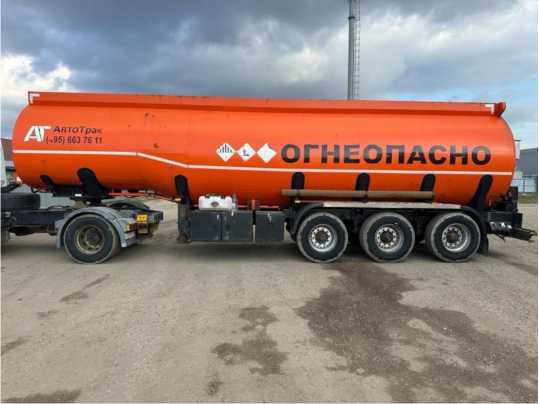

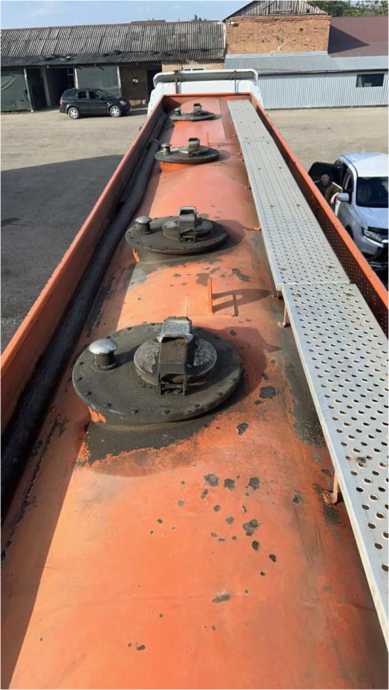

Общий вид полуприцепа-цистерны NEVANIS M1MT3 зав.№ NR9M1MT30EA021018 представлен на рисунках 1-4.
Рисунок 2 - Общий вид полуприцепа-цистерны NEVANIS M1MT3

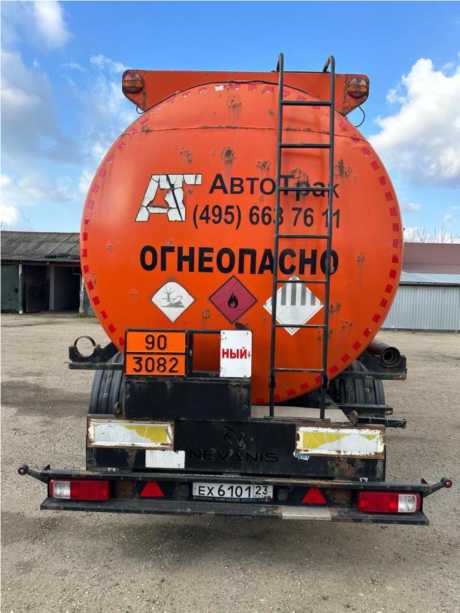

Рисунок 4 - Общий вид полуприцепа-цистерны NEVANIS M1MT3
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5:
Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

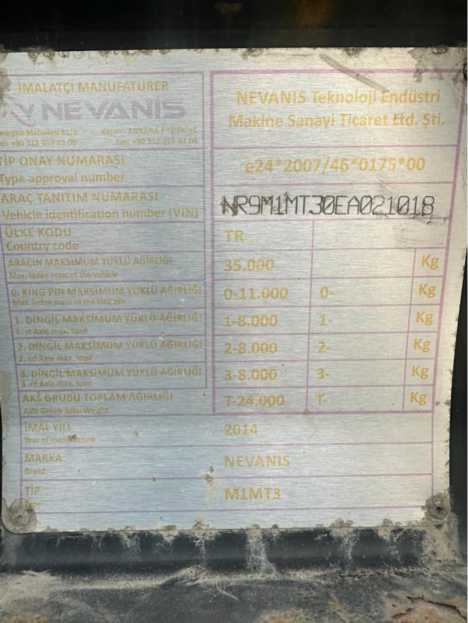

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 40170 |
| Действительная вместимость 1 секции, дм3 | 8100 |
| Действительная вместимость 2 секции, дм3 | 10900 |
| Действительная вместимость 3 секции, дм3 | 9080 |
| Действительная вместимость 4 секции, дм3 | 12090 |
| Количество секций, шт. | 4 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 8000 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 10600 2350 3500 |
| Температура окружающей среды при эксплуатации, °С | от - 45 до + 5 0 |
Наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение |
| 1 | Полуприцеп-цистерна | NEVANIS M1MT3 |
| 2 | Паспорт | - |
Приведены в Паспорте «Полуприцеп-цистерна NEVANIS M1MT3», раздел 8.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 7 февраля 2018 г. № 2356.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
