| Номер в госреестре | 92671-24 |
| Наименование СИ | Преобразователи тока |
| Обозначение типа СИ | CR2-55 |
| Изготовитель | Sieć Badawcza Łukasiewicz - Instytut Tele- i Radiotechniczny (ITR), Польша |
| Год регистрации | 2024 |
| Срок свидетельства | 19.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи тока CR2-55 (далее по тексту - преобразователи) предназначены для измерений силы переменного тока промышленной частоты путем преобразования его в напряжение переменного тока.
Принцип действия преобразователей основан на явлении электромагнитной индукции.
Конструкция преобразователей представляет собой воздушный сердечник (пояс Роговского) с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки преобразователей используется проходной изолятор или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе преобразователей.
Конструкция преобразователей неразборная, что исключает несанкционированный доступ к вторичной обмотке. Пломбирование не предусмотрено.
На корпусе преобразователи имеют табличку технических данных.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средств измерений, нанесен арабскими цифрами на табличку технических данных на корпус преобразователей типографским способом.
Нанесение знака поверки на преобразователи не предусмотрено.

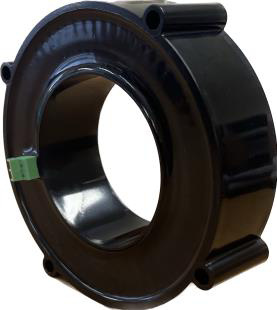

Общий вид преобразователей и место нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная частота, Гц | 50 |
| Номинальный коэффициент преобразования, мВ/А | 2,098 |
| Диапазон преобразования силы переменного тока, А | от 0,05 до 15000 |
| Пределы допускаемой относительной токовой погрешности, %: в диапазоне первичных токов от 50 мА до 50 А включ. в диапазоне первичных токов св. 50 А до 15 000 А | ±1,5 ±0,5 |
| Пределы допускаемой абсолютной угловой погрешности, мин: в диапазоне первичных токов от 50 мА до 50 А включ. в диапазоне первичных токов св. 50 А до 15 000 А | ±90 ±30 |
| Номинальная нагрузка Ro, кОм, не менее | 40 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,22 |
| Габаритные размеры (внутренний диаметрхвнешний диаметрхтолщина), мм, не более | 54x98x27 |
| Максимальное рабочее напряжение выходной цепи преобразователя, В | 250 |
| Рабочие условия эксплуатации: - температура окружающей среды, оС - относительная влажность при комнатной температуре, %, не более | от -40 до +85 90 |
| Температура транспортирования и хранения, оС | от -55 до +90 |
| Средняя наработка до отказа, ч, не менее | 500000 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта типографским способом.
Комплект поставки преобразователей приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Количество, шт. | Примечание |
| Преобразователь тока CR2-55 | - | |
| Паспорт CR 2-55_PA | 1 |
приведены в разделе 2 «Общие сведения об изделии» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10’1-1-106 Гц».
