Анализаторы общего органического углерода SI-TOC, 92672-24

Назначение

Анализаторы общего органического углерода SI-TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода (TC), общего органического углерода (TOC), общего неорганического углерода (TIC), нелетучего органического углерода (NPOC).

Описание

Принцип определения различных форм углерода основан на переводе компонентов пробы в диоксид углерода (СО2) с последующим детектированием с помощью недисперсионного инфракрасного детектора (NDIR) или кондуктометрического детектора, в зависимости от модели анализатора. Значение массовой концентрации общего органического углерода (ТОС) определяют по разности ТС (общего углерода) и TIC (общего неорганического углерода). Предусмотрены измерения в режиме неотдуваемого органического углерода (NPOC): перед проведением измерений пробу подкисляют и удаляют летучие компоненты пробы путём продувки через пробу газа, после этого проводят окисление пробы с определением нелетучих органических компонентов. При анализе образцов, в которых органический углерод в основном содержится в виде NPOC, содержание ТОС также может быть определено данным методом.

Конструктивно анализаторы представляют собой настольные приборы, выполненные в едином корпусе, в котором расположены реакторы для перевода компонентов пробы в СО2, системы подачи пробы, системы детектирования и системы управления.

Анализаторы выпускаются в следующих моделях: SI-TOC CA, SI-TOC C (модель SI-TOC CA отличается от модели SI-TOC C наличием модуля автоматического разбавления образца), SI-TOC W и SI-TOC Line. Модели отличаются друг от друга конструкционно и по принципу действия: в анализаторах моделей SI-TOC C и SI-TOC CA окисление органических компонентов пробы происходит путём высокотемпературного каталитического окисления с последующим детектированием СО2 с помощью недисперсионного инфракрасного детектора; в анализаторах модели SI-TOC W окисление органических компонентов пробы происходит путем смешения пробы с окислителем и с последующим воздействием УФ-излучения и детектированием СО2 с помощью недисперсионного инфракрасного детектора; в анализаторах модели SI-TOC Line окисление органических компонентов пробы происходит с помощью воздействия на пробу УФ-излучения с последующим детектированием с помощью кондуктометрического детектора.

Анализаторы моделей SI-TOC C, SI-TOC CA, SI-TOC W и SI-TOC Line могут по запросу комплектоваться автодозатором для автоматической подачи проб. Анализаторы модели SI-TOC CA могут по запросу комплектоваться приставкой для анализа твёрдых проб.

Общий вид анализаторов представлен на рисунках 1 - 3.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, или цифрового обозначения, состоящего из арабских цифр, наносят на заднюю или боковую панель корпуса анализатора в виде наклейки (шильда) с нанесением информации полиграфическим способом.

Общий вид информационной таблички (шильда) представлен на рисунке 4.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид анализаторов моделей SI-TOC C и SI-TOC CA

Рисунок 2 - Общий вид анализаторов модели SI-TOC W

Рисунок 3 - Общий вид анализаторов модели SI-TOC Line

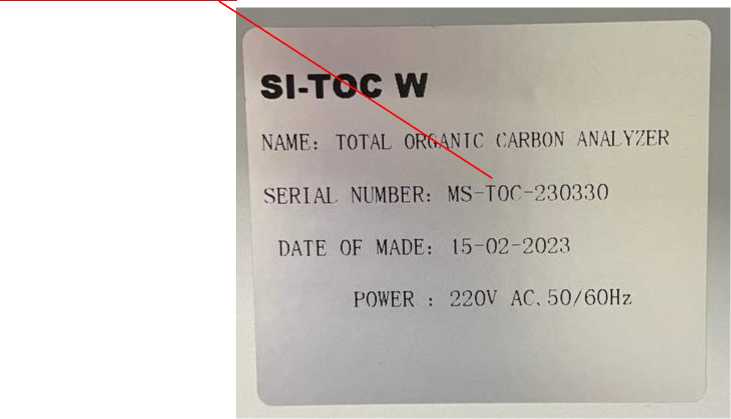

Место нанесения серийного номера

Рисунок 4 - Вид информационной таблички (шильда) с серийным номером

Программное обеспечение

Анализаторы модели SI-TOC Line оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных, выводить результаты измерений на сенсорный экран.
