Датчики весоизмерительные тензорезисторные NHS, 92683-24

92683-24
Датчики весоизмерительные тензорезисторные NHS (далее-датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Карточка СИ
Номер в госреестре 92683-24
Наименование СИ Датчики весоизмерительные тензорезисторные
Обозначение типа СИ NHS
Изготовитель KELI SENSING TECHNOLOGY (NINGBO) CO., LTD., Китай
Год регистрации 2024
Срок свидетельства 19.07.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики весоизмерительные тензорезисторные NHS (далее-датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов соединенных в мостовую схему при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки сжатия. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.

Модификации датчиков отличаются максимальной нагрузкой, классом точности, входным и выходным сопротивлениями, габаритными размерами, массой и имеют обозначение NHS[1]-[2][3] [4] t, где:

NHS - обозначение типа;

[1] — обозначение увеличенного входного и выходного сопротивлений:

Y - увеличенные входное и выходное сопротивления;

обозначение отсутствует - стандартные сопротивления;

[2] —обозначение метода герметизации кожуха:

А - лазерная сварка;

обозначение отсутствует - клей;

[3] — материал упругого элемента:

SS - нержавеющая сталь;

обозначение отсутствует - легированная сталь;

[4] — значение максимальной нагрузки в тоннах.

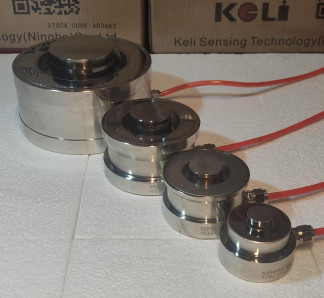

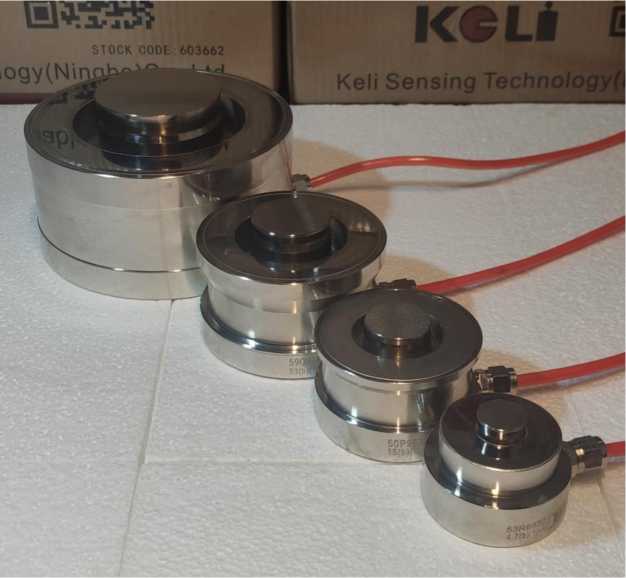

Рисунок 1 - Общий вид датчиков NHS

Пломбирование датчиков весоизмерительных тензорезисторных NHS не предусмотрено.

Маркировка датчиков производится лазерной гравировкой на корпусе датчика. На маркировке нанесены:

- торговая марка изготовителя;

- обозначение весоизмерительного датчика;

- максимальная нагрузка Emax;

- класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (D1 или С3);

- серийный номер, состоящий из латинских букв и арабских цифр;

- год и месяц производства датчика;

- предельные значения температуры;

- обозначение по влажности;

- вектор приложения нагрузки;

- знак утверждения типа.

Нанесение знака поверки на датчик не предусмотрено.

Рисунок 2 - Внешний вид маркировки датчиков

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

NHS

NHSY

NHS

NHSY

Класс точности по ГОСТ 8.631-2013

D

С

Максимальное число поверочных интервалов, Птах = Emax /V

1000

3000

Максимальная нагрузка Emax, т

150; 220; 330; 470

1,0; 2,2; 3,3; 4,7; 10; 15;

22; 33; 47;68; 100

Минимальный поверочный интервал

Vmin, кг

Emax/5000

Emax/10000

Невозврат выходного сигнала при возврате к минимальной нагрузке, выраженный через относительный параметр Z

3000

3000 или 6000

Минимальная нагрузка Emin, кг

0

Доля от пределов допускаемой погрешности весов, plc

0,7

Относительный выходной сигнал при Етах, мВ/В

2,85±0,015

Предельные значения температуры, °С

от -40 до +40

Обозначение по влажности

CH

Таблица 2 - Пределы допускаемых погрешностей датчиков класса точности С

Интервалы измерений

Пределы допускаемой погрешности mpe, кг

до 500v включ.

±0,35v

св. 500v до 2000v включ.

±0,70v

св. 2000v

±1,05v

Таблица 3 - Пределы допускаемых погрешностей датчиков класса точности D

Интервалы измерений

Пределы допускаемой погрешности mpe, кг

до 50v включ.

± 0,35v

св. 50v до 200v включ.

± 0,70v

св. 200v

± 1,05 V

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Значение входного сопротивления датчиков, Ом - для датчиков NHS - для датчиков NHSY

1450±50

4400±100

Значение выходного сопротивления датчиков, Ом - для датчиков NHS - для датчиков NHSY

1405±5

4010±8

Напряжение питания постоянного тока, В

от 3 до 15

Габаритные размеры (длина; ширина; высота), мм, не более

300;300; 200

Масса, кг, не более

60

Вероятность безотказной работы за 2000 ч

0,9

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и лазерной гравировкой на корпус датчика.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик весоизмерительный тензорезисторный с кабелем

NHS

1 шт.

Узлы встройки датчика*

-

1 комплект

Паспорт

-

1 экз.

Примечание: * Опционально

Сведения о методах измерений

приведены в разделе «Порядок работы» паспорта «Датчик весоизмерительный тензорезисторный NHS. Паспорт».

Нормативные документы

Государственная поверочная схема для средств измерений массы, утвержденная при-казом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;

ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний;

Стандарт предприятия KELI SENSING TECHNOLOGY (NINGBO) CO., LTD.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 11.11.2024
92683-24
Номер в ГРСИ РФ:
92683-24
Производитель / заявитель:
KELI SENSING TECHNOLOGY (NINGBO) CO., LTD., Китай
Год регистрации:
2024
Cрок действия реестра:
19.07.2029
