| Номер в госреестре | 92693-24 |
| Наименование СИ | Манометры общего назначения |
| Обозначение типа СИ | Y |
| Изготовитель | "Anhui Tiankang (Group) Shares Co., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 19.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры общего назначения Y (далее - манометры) предназначены для измерений избыточного давления и разрежения, газообразных и жидких сред. Манометры оснащены сигнализирующими устройствами для управления внешними электрическими цепями, путем замыкания и размыкания при заданном значении давления или разрежения.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, который с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.
Конструктивно манометры состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра, а также оснащены сигнализирующими устройствами.
Манометры общего назначения Y изготавливаются в следующих модификациях: YB, YMF, YP, YX, YM, YBN, УЕ.
По заказу манометры могут быть изготовлены в корпусе из нержавеющей стали, с радиальным и осевым расположением штуцеров, с фланцевым и резьбовым соединением. Диаметры корпусов бывают: 60; 100; 150 мм. В конструкции манометров предусмотрена возможность заполнения корпуса демпфирующей жидкостью для повышения износоустойчивости и виброустойчивости манометров. Манометры отличаются метрологическими и техническими характеристиками.
Пломбирование манометров не предусмотрено.
Нанесение знака поверки на манометры не предусмотрено.
Заводской номер, в виде цифрового обозначения, нанесен на циферблат манометра и (или) на табличку присоединенную к корпусу манометра типографским способом.

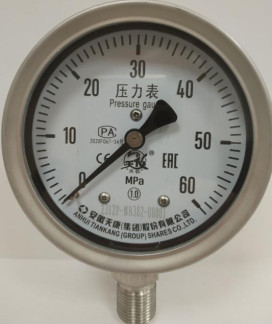

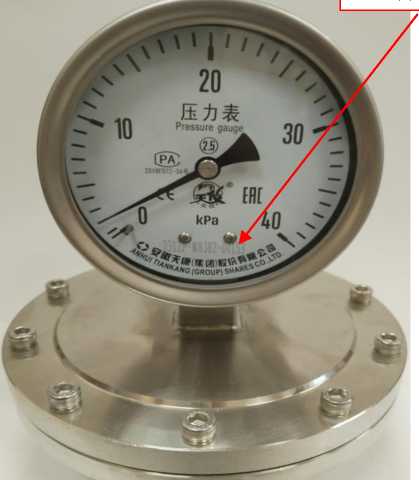

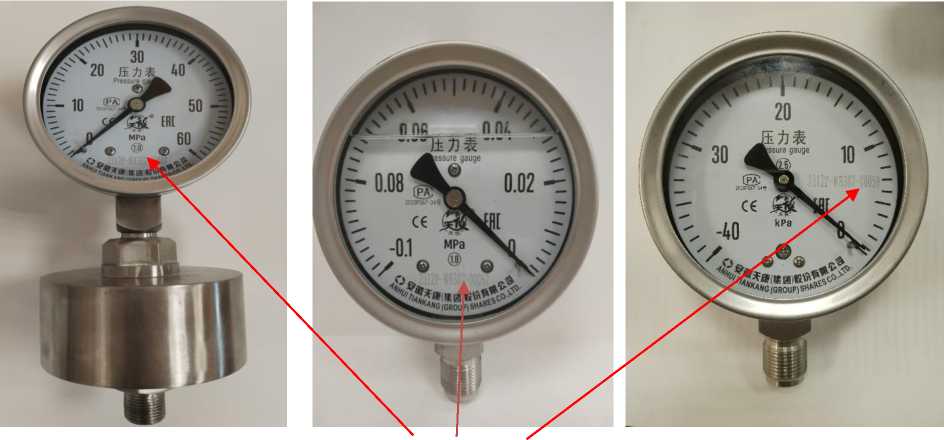

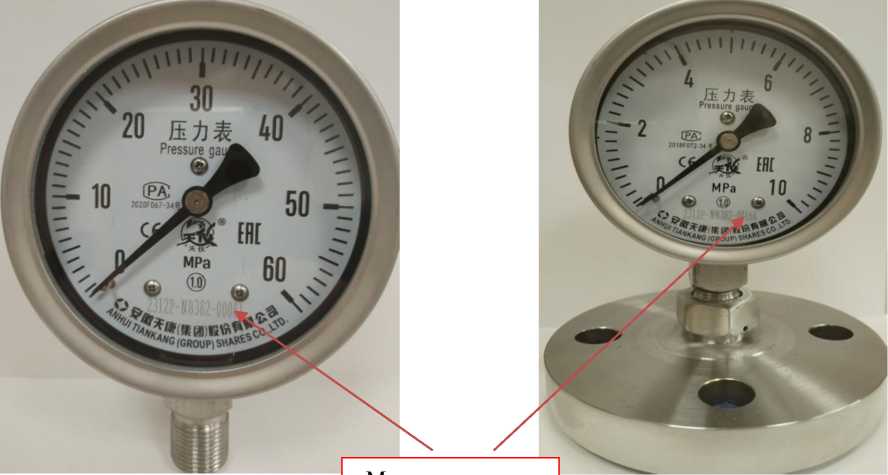

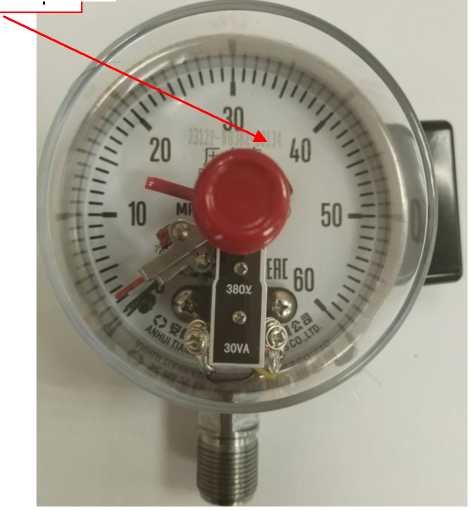

Внешний вид манометров и место нанесения заводского номера представлены на рисунке 1.
МодификацияYP
МодификацияУХ
Модификация YB
МодификацияYMF
Место нанесения заводского номера
МодификацияYM
МодификацияYBN
МодификацияYЕ
Место нанесения заводского номера
Рисунок 1 - Внешний вид манометров и место нанесения заводского номера
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, избыточного давления и давления-разрежения, МПа1)2) | от 0 до 0,04; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,04 до 0; от -0,1 до 0 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений2), % | ±1,0; ±1,6; ±2,5 |
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C | ±0,4 |
| 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ. 2) Фактическое значение указано в паспорте на прибор. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Габаритные размеры, длина^ширина, мм, не более | Масса, кг, не более |
| YB-60 | 60x100 | 0,18 |
| YB-100 | 100x150 | 0,58 |
| YB-150 | 200x250 | 0,98 |
| YMF-60 | 150x250 | 1,36 |
| YMF-100 | 200x250 | 1,76 |
| YMF-150 | 250x250 | 2,16 |
| YP-60 | 150x250 | 2,48 |
| YP-100 | 200x250 | 2,88 |
| YP-150 | 250x250 | 3,28 |
| YX-60 | 60x100 | 0,30 |
| YX-100 | 100x150 | 0,50 |
| YX-150 | 200x250 | 0,70 |
| YM-60 | 150x250 | 1,40 |
| YM-100 | 200x250 | 1,60 |
| YM-150 | 250x250 | 2,30 |
| YBN-60 | 60x100 | 0,24 |
| YBN-100 | 100x150 | 0,78 |
| YBN-150 | 200x250 | 1,40 |
| ye - 60 | 60x100 | 0,18 |
| Ye -100 | 100x150 | 0,58 |
| YE -150 | 200x250 | 0,98 |
| Напряжение питания1), В | 24 | |
| Нормальные условия измерений: температура окружающей среды, °С относительная влажность, %, не более атмосферное давление, кПа | от +15 до +25 85 от 84,0 до 106,7 | |
| Рабочие условия эксплуатации манометров заполненые демпфирующей жидкостью: - диапазон температуры окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, кПа | от -25 до +55 85 от 84,0 до 106,7 | |
| Рабочие условия эксплуатации манометров без заполнения демпфирующей жидкостью: - диапазон температуры окружающего воздуха, C - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +70 85 от 84,0 до 106,7 | |
| Средняя наработка на отказ, ч | 26280 | |
| Средний срок службы приборов, лет, не менее | 10 | |
| Примечание: 1) Для манометров с электрическим контактом (сигнализирующим устройством). | ||
наносится на наносится на титульный лист паспорта печатным методом.
приведена в таблице 3
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Манометр общего назначения | Y | 1 шт. |
| Паспорт | 1 шт. |
приведены в разделе 4 паспорта «Методы измерений»
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия фирмы «Anhui Tiankang (Group) Shares Co., Ltd», Китай. «Манометры общего назначения Y».
