| Номер в госреестре | 92698-24 |
| Наименование СИ | Толщиномеры магнитные |
| Обозначение типа СИ | AMTG-2 |
| Изготовитель | AT2E, Франция |
| Год регистрации | 2024 |
| Срок свидетельства | 24.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры магнитные AMTG-2 (далее - толщиномеры) предназначены для измерений толщины немагнитных материалов.
Принцип действия толщиномеров основан на измерении напряженности магнитного поля в зазоре между постоянным магнитом и стальным шариком. Толщина изделия измеряется путем установки ферромагнитного (стального) шарика на одну сторону измеряемого объекта, а магнитного преобразователя на противоположную сторону. Постоянный магнит, расположенный в магнитном преобразователе, создает постоянное магнитное поле, которое притягивает к себе ферромагнитный шарик. Преобразователь Холла, установленный на полюсе постоянного магнита, измеряет изменение напряженности магнитного поля пропорциональное расстоянию между преобразователем и стальным шариком.
Конструктивно толщиномеры состоят из электронного блока и магнитного преобразователя, соединенных кабелем. Толщиномеры используются со стальными шариками различных диаметров. Выбор диаметра шарика зависит от максимальной толщины контролируемого объекта.
Толщиномеры выпускаются в четырех исполнениях (исполнения 1, 2, 3, 4), отличающиеся диапазоном измерений толщины и другими метрологическими характеристиками.
На передней панели корпуса электронного блока толщиномера расположен сенсорный дисплей. На верхней панели электронного блока расположены разъемы для подключения преобразователя, ножного переключателя, источника питания, разъем RS 232 и кнопка питания.
К толщиномеру может быть подключен ножной переключатель для выполнения функций запуска и остановки измерений.
Заводской номер, обеспечивающий идентификацию толщиномеров, имеет цифровой формат и наносится на табличку (шильд) лазерной гравировкой, установленную на заднюю стенку толщиномера. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование толщиномеров не предусмотрено
Общий вид толщиномеров с указанием места нанесения заводского номера представлен на рисунке 1.

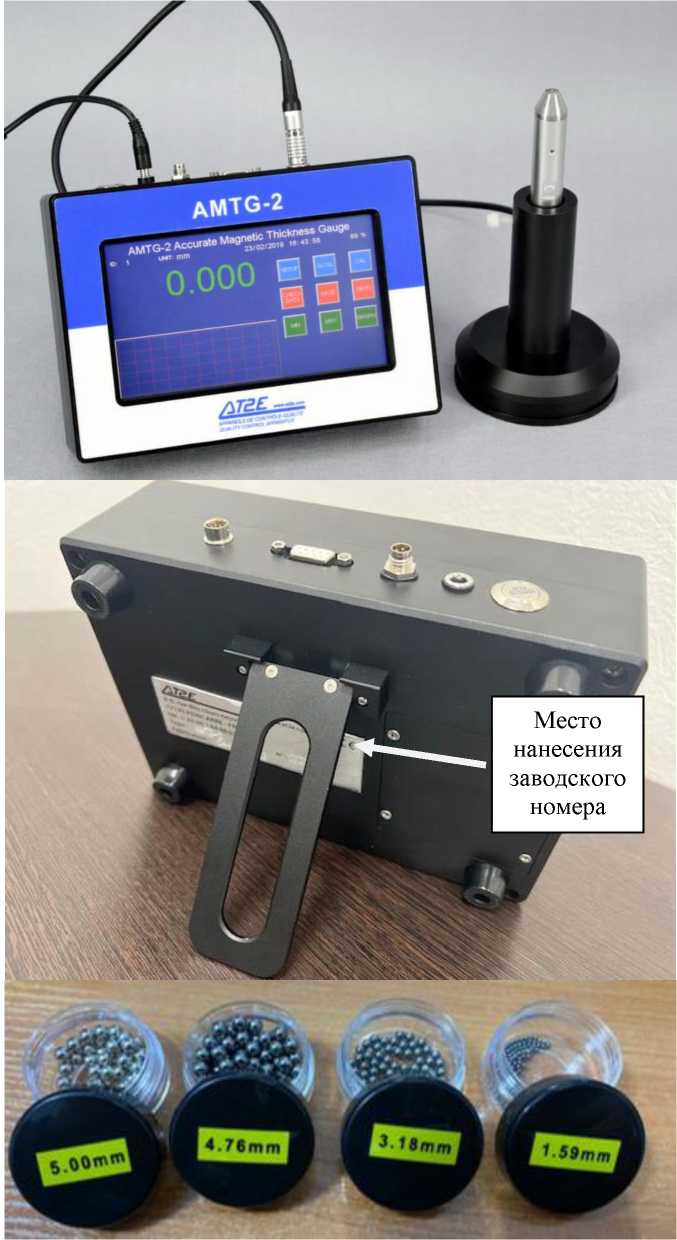

Рисунок 1 - Общий вид толщиномера с указанием места нанесения заводского номера
Толщиномеры имеют программное обеспечение (ПО), которое позволяет управлять процессом измерений, а также осуществляет обработку, хранение и визуализацию результатов измерений. Результаты измерений отображаются на дисплее измерительного блока в виде диаграмм толщины и в форме таблиц.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AMTG-2 |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики толщиномера, исполнение 1
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм, при использовании - шарика диаметром 1,59 мм | от 0,05 до 2,00 |
| - шарика диаметром 3,18 мм | от 0,05 до 4,00 |
| - шарика диаметром 4,76 мм | от 0,05 до 4,00 |
| Пределы допускаемой абсолютной погрешности измерений толщины в | ±0,005 |
| поддиапазоне измерений от 0,05 до 0,50 мм, включ., мм | |
| Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 0,50 до 4,00 мм, %, при использовании - шарика диаметром 1,59 мм | ±2 |
| - шарика диаметром 3,18 мм | ±1 |
| - шарика диаметром 4,76 мм | ±1 |
| Дискретность отсчета толщины, мм | 0,001 |
Таблица 3 - Метрологические характеристики толщиномера, исполнение 2
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм, при использовании - шарика диаметром 1,59 мм | от 0,05 до 2,00 |
| - шарика диаметром 3,18 мм | от 0,05 до 4,00 |
| - шарика диаметром 4,76 мм | от 0,05 до 6,00 |
| Пределы допускаемой абсолютной погрешности измерений толщины в | ±0,005 |
| поддиапазоне измерений от 0,05 до 0,50 мм, включ., мм | |
| Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 0,50 до 6,00 мм, % при использовании - шарика диаметром 1,59 мм | ±2 |
| - шарика диаметром 3,18 мм | ±1 |
| - шарика диаметром 4,76 мм | ±1 |
| Дискретность отсчета толщины, мм | 0,001 |
Таблица 4 - Метрологические характеристики толщиномера, исполнение 3
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм, при использовании - шарика диаметром 3,18 мм - шарика диаметром 4,76 мм - шарика диаметром 5,00 мм | от 0,05 до 4,00 от 0,05 до 5,00 от 1,00 до 8,00 |
| Пределы допускаемой абсолютной погрешности измерений толщины в поддиапазоне измерений от 0,05 до 0,50 мм, включ., мм | ±0,005 |
| Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 0,50 до 8,00 мм, %, при использовании - шарика диаметром 3,18 мм - шарика диаметром 4,76 мм - шарика диаметром 5,00 мм | ±1 |
| Дискретность отсчета толщины, мм | 0,001 |
Таблица 5 - Метрологические характеристики толщиномера, исполнение 4
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм, при использовании - шарика диаметром 3,18 мм - шарика диаметром 4,76 мм - шарика диаметром 5,00 мм | от 0,05 до 4,00 от 0,05 до 5,00 от 1,00 до 10,00 |
| Пределы допускаемой абсолютной погрешности измерений толщины в поддиапазоне измерений от 0,05 до 0,50 мм, включ., мм | ±0,005 |
| Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 0,50 до 10,00 мм, %, при использовании - шарика диаметром 3,18 мм - шарика диаметром 4,76 мм - шарика диаметром 5,00 мм | ±1 |
| Дискретность отсчета толщины, мм | 0,001 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры измерительного блока, мм, не более | |
| - высота | 75 |
| - ширина | 150 |
| - длина | 210 |
| Масса (без кейса), кг, не более | 5 |
| Параметры электрического питания от сети переменного тока: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 ± 1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +45 |
| - относительная влажность воздуха, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер магнитный | AMTG-2 | 1 шт. |
| Настроечные пластины* | _ | 1 комплект |
| Толщиномеры магнитные AMTG-2. Руководство по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| * определяется в зависимости от исполнения толщиномера при заказе заказчика | ||
приведены в разделах «Эксплуатация», «одноточечная калибровка» и «многоточечная калибровка» руководства по эксплуатации. Толщиномеры магнитные AMTG-2.
Стандарт предприятия. Толщиномеры магнитные AMTG-2;
Локальная поверочная схема для средств измерений толщины в диапазоне от 10 до 100000 мкм., утвержденная ФГУП «УНИИМ» от 27.04.2015.
