| Номер в госреестре | 92699-24 |
| Наименование СИ | Дефектоскопы вихретоковые многоканальные |
| Обозначение типа СИ | СКАВИС |
| Изготовитель | Общество с ограниченной ответственностью "ПАНАТЕСТ" (ООО "ПАНАТЕСТ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 24.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые многоканальные СКАВИС (далее по тексту -дефектоскопы) предназначены для измерений потерянной толщины (глубины дефектов) стенки трубопроводов различного назначения, трубчатых поверхностей нагрева котлов, змеевиков, технологических печей, труб теплообменников, бойлеров, крыш, днища и стенок резервуаров и других изделий из ферромагнитных и неферромагнитных металлов и сплавов, а также для измерений глубины дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных металлов и сплавов.
Принцип действия дефектоскопов основан на вихретоковом методе неразрушающего контроля.
В контролируемом изделии происходит возбуждение вихревых токов посредством обмотки возбуждения на вихретоковом преобразователе (далее - преобразователе). При наличии дефектов контуры вихревых токов разрываются, образуя поля рассеяния дефектов. Сигналы, обусловленные полями рассеяния дефектов, принимаются измерительной обмоткой преобразователя, усиливаются, детектируются, из них выделяется информационный сигнал - фаза и амплитуда. Далее сигнал поступает на вход системы регистрации электронного блока дефектоскопа и отображается на экране компьютера.
Дефектоскоп состоит из следующих основных частей: электронный блок, преобразователь (сканер и/или ручной датчик и/или внутритрубный датчик в соответствии с заказом), аккумулятор, компьютер (мини-компьютер/ноутбук/промышленный компьютер в соответствии с заказом).
Заводской номер в виде цифрового обозначения наносится методом цифровой лазерной печати на этикетку, расположенную на задней поверхности электронного блока дефектоскопа.
Нанесение знака поверки на средство измерений и пломбирование не предусмотрено.
Фотография общего вида дефектоскопа представлена на рисунке 1. Схема с указанием места нанесения заводского номера представлены на рисунке 2.

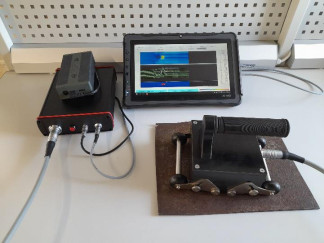

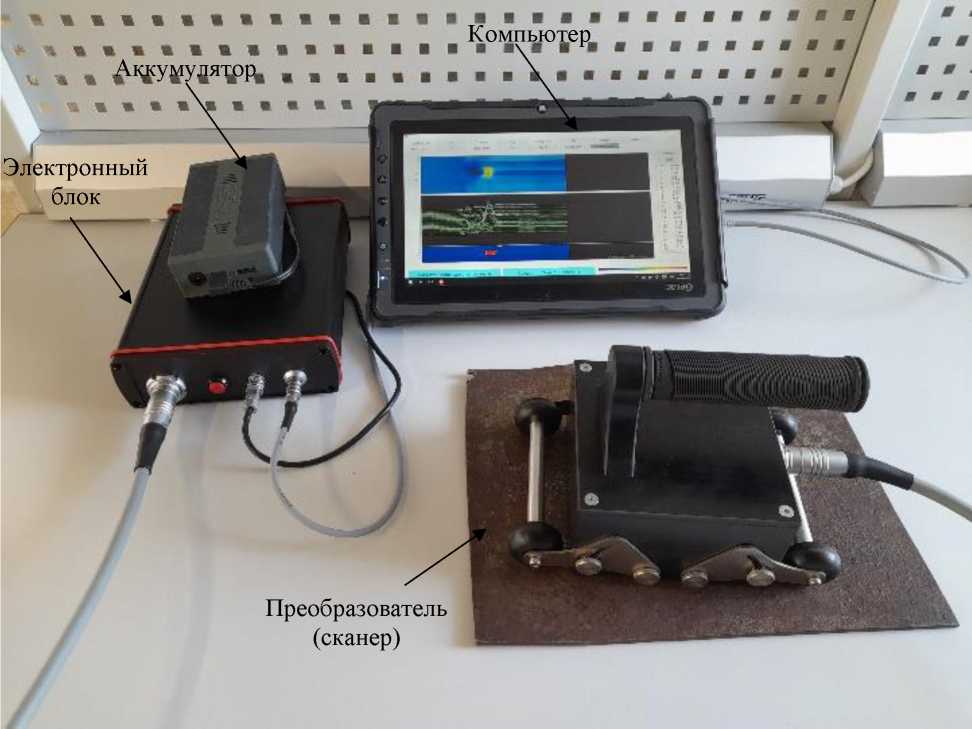

Рисунок 1 - Общий вид дефектоскопов
Сканер
Внутритрубный датчик
Ручной датчик
Рисунок 2 - Общий вид преобразователей

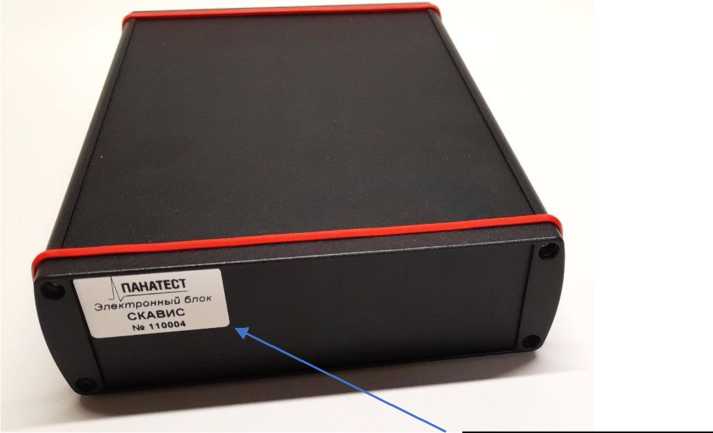

Место нанесения заводского номера
Рисунок 3 - Обозначение места нанесения заводского номера
Программное обеспечение (далее - ПО) Scavis Scan предназначено для установки настроек, регистрации результатов контроля, отображения сигнала в режиме реального времени, сбора и сохранения данных при работе со сканером. ПО Scavis Probe предназначено для установки настроек, регистрации результатов контроля, отображения сигнала в режиме реального времени, сбора и сохранения данных при работе с ручными и внутритрубными датчиками. ПО Scavis Viewer предназначено для обработки сохраненных данных.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Scavis Scan | Scavis Probe | Scavis Viewer |
| Номер версии (идентификационный номер) ПО | v03.01.33 и выше | v01.01.04 и выше | v03.01.15 и выше |
| Цифровой идентификатор ПО | _ | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины дефектов, мм * | от 0,5 до 10,0 |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм, в поддиапазоне*: - от 0,5 до 1,0 мм включ. - св. 1,0 до 10,0 мм | ±0,1 ±0,3 |
| Порог чувствительности к поверхностным дефектам (минимальная глубина выявляемых дефектов), мм * | 0,1 |
| Диапазон измерений глубины дефектов, % от толщины стенки ** | от 5 до 100 |
| Пределы допускаемой относительной погрешности измерений глубины дефектов, % от толщины стенки ** | ±5 |
| Разрешающая способность (по поверхности контроля), мм ** | 10 |
| * Для преобразователей типа ручной датчик * * Для преобразователей типа сканер и внутритрубный датчик | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон установки частоты возбуждения тока, Гц | от 3 до 50000 |
| Количество каналов* | от 1 до 256 |
| Диапазон показаний глубины поверхностных дефектов, мм | от 0,1 до 10,0 |
| Максимальная толщина стенки трубы (для преобразователя типа сканер), мм, не более | 30 |
| Средний срок службы, лет | 10 |
| Параметры электрического питания: - напряжение от сети постоянного тока, В | 12 |
| Габаритные размеры электронного блока дефектоскопа, мм, не более: - высота - ширина - длина | 400 400 500 |
| Масса электронного блока дефектоскопа, кг, не более | 12 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -30 до +65 |
| * В соответствии с заказом | |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп вихретоковый многоканальный: | СКАВИС | |
| - электронный блок | - | 1 шт. |
| - вихретоковый преобразователь* | - | 1 шт. |
| - компьютер* | - | 1 шт. |
| - аккумулятор | 1 шт. | |
| USB кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Количество и тип в соответствии с заказом. | ||
приведены в документе «Руководство по эксплуатации. Дефектоскоп вихретоковый многоканальный СКАВИС», раздел «Запись данных».
ТУ 26.51.66-022-62131178-2023 «Дефектоскоп вихретоковый многоканальный
СКАВИС. Технические условия».
