| Номер в госреестре | 92703-24 |
| Наименование СИ | Счетчики воды ультразвуковые |
| Обозначение типа СИ | УЗРВ |
| Изготовитель | Общество с ограниченной ответственностью "Водомер" (ООО "Водомер"), Московская обл., г. Мытищи |
| Год регистрации | 2024 |
| Срок свидетельства | 24.07.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды ультразвуковые УЗРВ (далее - счётчики) предназначены для измерений объёма холодной и горячей воды в системах холодного и горячего водоснабжения в напорных трубопроводах.
Счётчики состоят из:
- ультразвукового первичного преобразователь расхода (ППР);
- вторичного преобразователя - электронного блока (ЭБ) с индикацией и регистрацией измеряемых параметров.
Принцип действия счётчиков состоит в измерении времени распространения ультразвукового сигнала по потоку жидкости и против потока жидкости. Возникающая при этом разность времени распространения, пропорциональная скорости жидкости, преобразуется с помощью микропроцессорного устройства в измеряемый расход и объём и отображается на цифровом индикаторе.
Счётчики имеют компактное и настенное исполнение ЭБ. В компактном исполнении ЭБ закреплён на корпусе ППР, в настенном исполнении - располагается отдельно от ППР. Связь ЭБ с ППР осуществляется с помощью радиочастотного кабеля.
ППР имеет следующие исполнения:
- осевого типа (для трубопроводов диаметром от 15 до 40 мм);
- полнопроходное однолучевое без формирователя потока с одним акустическим каналом (для трубопроводов диаметром от 50 до 250 мм).
ЭБ может быть оснащён импульсным, токовым или частотным выходами и последовательным цифровым интерфейсом для передачи измерительной информации.
Счётчики могут устанавливаться на горизонтальных и вертикальных трубопроводах.
Для защиты от несанкционированного доступа к элементам, воздействие на которые может изменить его метрологические характеристики, и к программному обеспечению на корпусе счётчиков устанавливают пломбы.
Рабочая среда - вода или другая взрывобезопасная жидкость, протекающая в полностью заполненных трубопроводах с объёмным содержанием нерастворённого воздуха до 1 % или взвешенных частиц до 2 %, температурой от +0,1 до +150 °С (для счётчиков жидкости низкой и высокой температуры). Рабочее давление в трубопроводе - не более 1,6 МПа (по заказу приборы могут изготавливаться на давление до 2,5 МПа).
Счётчики выпускаются в двух модификациях, различающихся внешним видом и программным обеспечением:
- УЗРВ (счётчики DN 15:250);
- УЗРВ-01 (счётчики DN 15:200).
Общий вид счётчиков приведён на рисунке 1.
б) модификация УЗРВ DN от 50 до 250 мм (исполнение ППР - полнопроходное) на примере УЗРВ-50
а) модификация УЗРВ DN от 15 до 40 мм (исполнение ППР - осевого типа) на примере УЗРВ-32

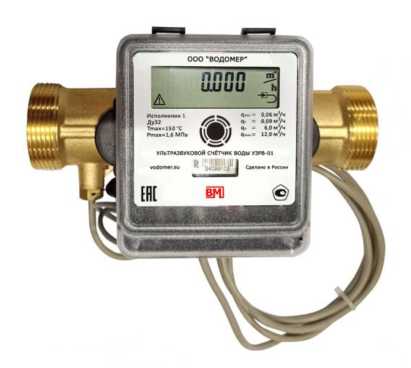

в) модификация УЗРВ-01 DN от 15 до 40 мм (исполнение ППР - осевого типа)
на примере УЗРВ-01-32

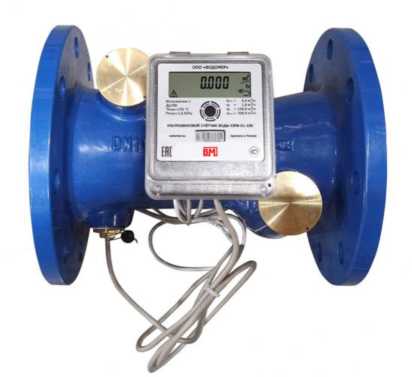

г) модификация УЗРВ DN от 50 до 200 мм (исполнение ППР - полнопроходное) на примере УЗРВ-01-100
Рисунок 1 - Общий вид счётчиков воды ультразвуковых УЗРВ

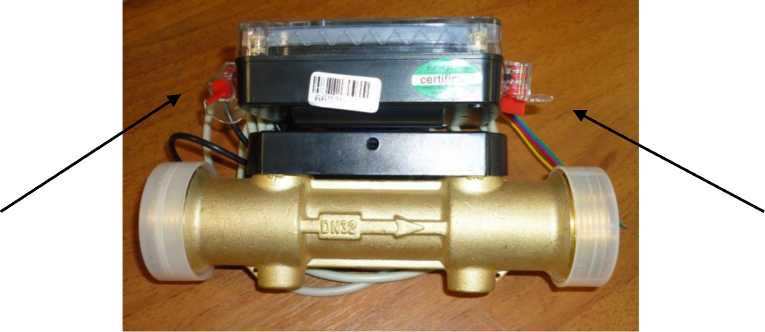

Для предотвращения несанкционированного доступа пломбируется корпус ЭБ счетчика, для чего на нем конструкцией предусмотрены два ушка. Схема пломбировки счётчиков приведена на рисунке 2.
Пломба с оттиском знака поверки
Пломба с оттиском знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер счётчиков, состоящий из семи или восьми арабских цифр, наносится на лицевую сторону ЭБ под штрих-кодом типографским способом в соответствии с рисунком 3.
Знак утверждения типа наносится на лицевую сторону ЭБ счётчика типографским способом в соответствии с рисунком 3.
DM I УЛЬТРАЗВУКОВОЙ el U СЧЕТЧИК воды
пппп U.UUU
УЗРВ-32
ООО «ВОДОМЕР-WWW vodomer.su ТУ 26.51.63-012-06469904-2022
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Счётчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве счётчика и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки)* | Значения |
| Идентификационное наименование ПО: - для УЗРВ DN 15-40 (осевого типа) - для УЗРВ DN 50-250 (полнопроходные) - для УЗРВ-01 DN 15-40 (осевого типа) - для УЗРВ-01 DN 50-200 (полнопроходные) | REN_BJJY_KCS01RB_V14 REN_ZP_DCS01RB_V10 USMeter2_V1 USMeter2_V1 |
| Номер версии (идентификационный номер) ПО: - для УЗРВ DN 15-40 (осевого типа) - для УЗРВ DN 50-250 (полнопроходные) - для УЗРВ-01 DN 15-40 (осевого типа) - для УЗРВ-01 DN 50-200 (полнопроходные) | 909A 13E1 1.X** 1.X** |
| * Для идентификации ПО используется номер версии ПО, который выводится на дисплей ЭБ счетчика. * * Х - обозначение версии метрологически незначимой части ПО может принимать значения от 0 до 9. | |
Нормирование метрологических характеристик счётчиков проведено с учётом влияния ПО.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию после опломбирования ЭБ счетчика. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики счётчиков модификации УЗРВ (DN 15-40).
| Наименование параметра | Значение параметра | ||||
| Диаметр условного прохода (DN) | 15 | 20 | 25 | 32 | 40 |
| Объемный расход (для класса B), м3/ч - наименьший Qmin - переходный Qt - номинальный Qn - наибольший Qmax | |||||
| 0,010 | 0,016 | 0,025 | 0,040 | 0,064 | |
| 0,016 | 0,025 | 0,040 | 0,064 | 0,102 | |
| 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | |
| 3 | 5 | 7 | 12 | 20 | |
| Объемный расход (для класса C), м3/ч - наименьший Qmin - переходный Qt - номинальный Qn - наибольший Qmax | |||||
| 0,006 | 0,010 | 0,016 | 0,025 | 0,040 | |
| 0,010 | 0,016 | 0,025 | 0,040 | 0,064 | |
| 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | |
| 3 | 5 | 7 | 12 | 20 | |
| Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 | ||||
Таблица 3 - Технические характеристики счётчиков модификации УЗРВ (DN 15-40)
| Наименование параметра | Значение параметра |
| 1 | 2 |
| Рабочие условия эксплуатации - измеряемая среда (вода) диапазон температуры, °С максимальное рабочее давление, МПа - окружающая среда (воздух) диапазон температуры для ЭБ, °С диапазон температуры для ПНР, °С атмосферное давление, кПа относительная влажность, %, не более | от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги |
| Потеря давления при Qmax, МПа, не более | 0,02 |
Продолжение таблицы 3
| 1 | 2 | ||||
| Диаметр условного прохода (DN) | 15 | 20 | 25 | 32 | 40 |
| Цена импульса, л./имп. | 1 | 1 | 1 | 1 | 10 |
| Наибольшее значение объема отобража-3 емое на дисплее счетчика, м3 | 99999,999 | ||||
| Наименьшая цена деления, м3 | 0,0000001 | ||||
| Тип дисплея | LCD, 8 цифр | ||||
| Питание (литиевая батарея), В | 5 | ||||
| Время работы батареи, лет, не менее | 6 | ||||
| Системы интерфейса | M-BUS, RS485, импульсный выход | ||||
| Почасовой архив, суток | 45 | ||||
| Присоединение к трубопроводу | резьбовое | ||||
| %" | 1" | 11/4" | 11/2" | 2" | |
| Степень защиты по ГОСТ 14254 | IP65 | ||||
| Габаритные размеры счётчиков, мм: - длина, не более - ширина, не более - высота, не более | |||||
| 110 | 130 | 160 | 180 | 200 | |
| 102 | 102 | 102 | 102 | 102 | |
| 80 | 90 | 100 | 110 | 120 | |
| Масса, кг, не более | 0,90 | 0,97 | 0,98 | 1,00 | 1,52 |
| Средний срок службы счётчиков, лет | 12 | ||||
| Средняя наработка на отказ, ч | 50000 | ||||
| * - исполнение ЭБ по заказу. | |||||
Таблица 4 - Метрологические характеристики счётчиков модификации УЗРВ (DN 50-250)
| Наименование параметра | Значение параметра | |||||||
| Диаметр условного прохода (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Объемный расход, м3/ч - наименьший Qmin - переходный Qt - номинальный Qном - наибольший Qmax | ||||||||
| 0,16 | 0,25 | 0,39 | 0,62 | 0,78 | 0,93 | 2,50 | 3,15 | |
| 0,20 | 0,32 | 0,50 | 0,80 | 1,28 | 2,0 | 3,2 | 5,04 | |
| 45 | 60 | 120 | 150 | 250 | 312 | 500 | 600 | |
| 60 | 90 | 240 | 300 | 500 | 500 | 1000 | 1200 | |
| Пределы допускаемой относительной погрешности измерений объёма, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 | |||||||
Таблица 5 - Технические характеристики счётчиков модификации УЗРВ (DN 50-250)
| Наименование параметра | Значение параметра | |||||||
| Рабочие условия эксплуатации - измеряемая среда (вода) диапазон температуры, °С максимальное рабочее давление, МПа - окружающая среда (воздух) диапазон температуры для ЭБ, °С диапазон температуры для ПНР, °С атмосферное давление, кПа относительная влажность, %, не более | от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги | |||||||
| Потеря давления при Qmax, МПа, не более | 0, | 02 | ||||||
| Диаметр условного прохода (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Цена импульса, л./имп. | 10 | 10 | 10 | 100 | 100 | 100 | 100 | 100 (1000) |
| Наибольшее значение объема отображае-3 мое на дисплее счетчика, м3 | 99999,999 | |||||||
| Наименьшая цена деления, м3 | 0,0000001 | |||||||
| Тип дисплея | LCD, 8 цифр | |||||||
| Питание (литиевая батарея), В | 5 | |||||||
| Время работы батареи, лет, не менее | 6 | |||||||
| Системы интерфейса | M-BUS, RS485, импульсный выход | |||||||
| Почасовой архив, суток | 45 | |||||||
| Присоединение к трубопроводу | фланцевое | |||||||
| Степень защиты по ГОСТ 14254 | IP65 | |||||||
| Габаритные размеры счётчиков, мм: | ||||||||
| - длина, не более | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| - ширина, не более | 165 | 185 | 200 | 220 | 220 | 285 | 340 | 405 |
| - высота, не более | 180 | 200 | 280 | 280 | 280 | 360 | 415 | 550 |
| Масса, кг, не более | 7,1 | 9,3 | 11,5 | 13,6 | 18,5 | 28,2 | 37,5 | 72,0 |
| Средний срок службы счётчиков, лет | 12 | |||||||
| Средняя наработка на отказ, ч | 50000 | |||||||
| * Исполнение ЭБ по заказу. | ||||||||
Таблица 6 - Метрологические характеристики счётчиков модификации УЗРВ-01 (DN 15-40).
| Наименование параметра | Значение параметра | ||||
| 1 | 2 | ||||
| Диаметр условного прохода | 15 | 20 | 25 | 32 | 40 |
| Объемный расход (для класса B), м3/ч - наименьший Qmin - переходный Qt - номинальный Qn - наибольший Qmax | |||||
| 0,015 | 0,025 | 0,035 | 0,060 | 0,100 | |
| 0,023 | 0,038 | 0,053 | 0,090 | 0,150 | |
| 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | |
| 3 | 5 | 7 | 12 | 20 | |
Продолжение таблицы 6
| 1 | 1 | ||||
| Диаметр условного прохода | 15 | 20 | 25 | 32 | 40 |
| Объемный расход (для класса C), м3/ч - наименьший Qmin - переходный Qt - номинальный Qn - наибольший Qmax | |||||
| 0,006 | 0,010 | 0,016 | 0,025 | 0,040 | |
| 0,010 | 0,016 | 0,025 | 0,040 | 0,064 | |
| 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | |
| 3 | 5 | 7 | 12 | 20 | |
| Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 | ||||
аблица 7 - Технические характеристики счётчиков модификации УЗРВ-01 (DN 15-40)
| Наименование параметра | Значение параметра | ||||
| Рабочие условия эксплуатации - измеряемая среда (вода) диапазон температуры, °С максимальное рабочее давление, МПа - окружающая среда (воздух) диапазон температуры для ЭБ, °С диапазон температуры для ПНР, °С атмосферное давление, кПа относительная влажность, %, не более | от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги | ||||
| Потеря давления при Qmax, МПа, не более | 0,02 | ||||
| Диаметр условного прохода | 15 | 20 | 25 | 32 | 40 |
| Цена импульса, л./имп. | 1 | 1 | 1 | 1 | 10 |
| Наибольшее значение объема отобража- _ __________ „ 3 емое на дисплее счетчика, м | 99999,999 | ||||
| Наименьшая цена деления, м3 | 0,0000001 | ||||
| Тип дисплея | LCD, 8 цифр | ||||
| Питание (литиевая батарея), В | 5 | ||||
| Время работы батареи, лет, не менее | 6 | ||||
| Системы интерфейса | M-BUS, RS485, импульсный выход, LoRaWan, NB-IoT | ||||
| Почасовой архив, суток | 184 | ||||
| Присоединение к трубопроводу | резьбовое | ||||
| %" | 1" | 11/4" | 11/2" | 2" | |
| Степень защиты по ГОСТ 14254 | IP65 | ||||
| Габаритные размеры счётчиков, мм: - длина, не более - ширина, не более - высота, не более | |||||
| 110 | 130 | 160 | 180 | 200 | |
| 102 | 102 | 102 | 102 | 102 | |
| 80 | 90 | 100 | 110 | 120 | |
| Масса, кг, не более | 0,90 | 0,97 | 0,98 | 1,00 | 1,52 |
| Средний срок службы счётчиков, лет | 12 | ||||
| Средняя наработка на отказ, ч | 50000 | ||||
| * - исполнение ЭБ по заказу. | |||||
Таблица 8 - Метрологические характеристики счётчиков модификации УЗРВ-01 (DN 50-200)
| Наименование параметра | Значение параметра | ||||||
| Диаметр условного прохода (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Объемный расход, м3/ч - наименьший Qmin - переходный Qt - номинальный Qhom - наибольший Qmax | |||||||
| 0,27 | 0,36 | 0,60 | 0,90 | 1,35 | 1,80 | 4,00 | |
| 0,90 | 1,00 | 1,00 | 1,80 | 2,00 | 4,00 | 6,00 | |
| 45 | 60 | 120 | 150 | 250 | 250 | 500 | |
| 60 | 90 | 240 | 300 | 500 | 500 | 1000 | |
| Класс точности | 2 | ||||||
| Пределы допускаемой относительной погрешности измерений объёма, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 | ||||||
Таблица 9 - Технические характеристики счётчиков модификации УЗРВ-01 (DN 50-200)
| Наименование параметра | Значение параметра | ||||||
| Рабочие условия эксплуатации - измеряемая среда (вода) диапазон температуры, °С максимальное рабочее давление, МПа - окружающая среда (воздух) диапазон температуры для ЭБ, °С диапазон температуры для ПНР, °С атмосферное давление, кПа относительная влажность, %, не более | от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги | ||||||
| Потеря давления при Qmax, МПа, не более | 0,02 | ||||||
| Диаметр условного прохода (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Цена импульса, л./имп. | 10 | 10 | 10 | 100 | 100 | 100 | 100 |
| Наибольшее значение объема отображаемое на дисплее счетчика, м3 | 99999,999 | ||||||
| Наименьшая цена деления, м3 | 0,0000001 | ||||||
| Тип дисплея | LCD, 8 цифр | ||||||
| Питание (литиевая батарея), В | 5 | ||||||
| Время работы батареи, лет, не менее | 6 | ||||||
| Системы интерфейса | M-BUS, RS485, импульсный выход, LoRaWan, NB-IoT | ||||||
| Почасовой архив, суток | 184 | ||||||
| Присоединение к трубопроводу | фланцевое | ||||||
| Степень защиты по ГОСТ 14254 | IP65 | ||||||
| Габаритные размеры счётчиков, мм: | |||||||
| - длина, не более | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
| - ширина, не более | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| - высота, не более | 190 | 200 | 280 | 280 | 280 | 360 | 415 |
| Масса, кг, не более | 7,1 | 9,3 | 11,5 | 13,6 | 18,5 | 28,2 | 37,5 |
| * - исполнение ЭБ по заказу | |||||||
наносят на лицевую панель счётчика фотохимическим или лазерным методом.
Таблица 10 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| 1 Счётчик воды ультразвуковой УЗРВ | 1 шт. | |
| 2 Руководство по эксплуатации | - | в электронном виде -на сайте vodomer.su |
| 3 Паспорт | 1 шт. | |
| 4 Упаковка | 1 шт. |
приведены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.63-012-06469904-2022 «Счётчики воды ультразвуковые УЗРВ. Руководство по эксплуатации».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
ТУ 26.51.63-012-06469904-2022 «Счётчики воды ультразвуковые УЗРВ. Технические условия».
