| Номер в госреестре | 92704-24 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | TK-3051С |
| Изготовитель | Anhui Tiankang (Group) Shares Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 24.07.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные TK-3051C (далее - преобразователи) предназначены для непрерывных измерений и преобразования измеренных значений избыточного, абсолютного давления и разности давлений жидкостей и газов, в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал.
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной емкостной ячейки.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны, в результате чего происходит изменение емкости измерительной ячейки, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а также на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА совмещенный с цифровым сигналом на базе HART-протокола.
Преобразователи изготавливаются следующих модификаций:
TK-3051C - предназначены для измерений избыточного (в том числе давления разрежения), абсолютного давления и разности давлений;
ТК-3051СР - предназначены для измерений избыточного давления высокотемпературных сред;
TK-3051CT - предназначены для измерений избыточного и абсолютного давления.
Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками; наличием ЖКИ-индикатора, типами присоединений к процессу, видами измеряемых сред.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбирование преобразователей не предусмотрено.
Общий вид преобразователей представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя.
Изображения мест нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

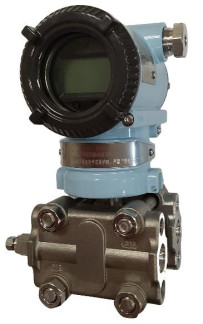

Модификация TK-3051C

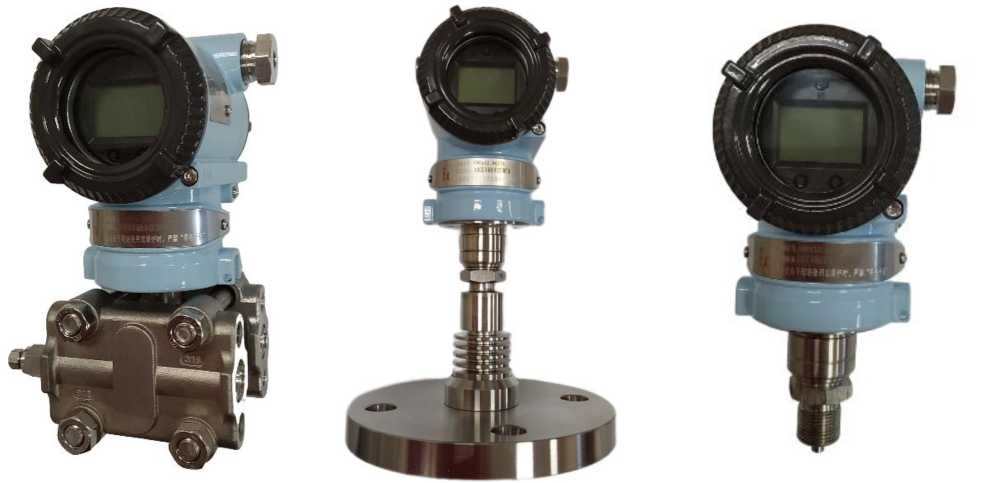

Модификация TK-3051CP Модификация TK-3051CT
Рисунок 1 - Общий вид преобразователей давления измерительных TK-3051C

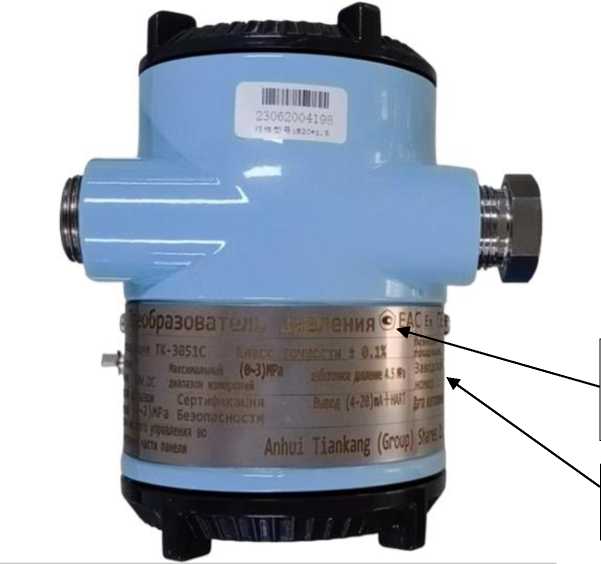

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - места нанесения заводского номера и знака утверждения типа на преобразователи давления измерительные TK-3051C
Преобразователи давления измерительные TK-3051C имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Встроенное, метрологически значимое, ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей; записи и хранения измеренных данных.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Hart- tool |
| Номер версии (идентификационный номер) ПО, не ниже | V2.X.X |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазоны измерений (ДИ), 1) | Минимальный ДИ, кПа | Максимальный ДИ, МПа |
| TK-3051C: - избыточного давления - абсолютного давления - разности давлений 2) | от -7,5 до +7,5 3) от 0 до +7,5 3) от -1,5 до +1,5 4) | от -0,1 до +16 от 0 до +16 от -16 до +16 |
| - TK-3051CP - избыточного давления | от 0 до 40 | от 0 до 16 |
| - TK-3051CT - избыточного давления - абсолютного давления | от 0 до 6 от 0 до 10 | от 0 до 16 от 0 до 16 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности выходного сигнала, у, % | ±0,1; ±(0,015+0,075т) 5)- 6) | |
| Вариация выходного сигнала, %, не более | 1у1 | |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур на 28 °С, % | ±0,13 | |
| Максимальное рабочее (статическое) давление, МПа | от 14 до 32 7) | |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной, влиянием рабочего (статического) давления (на каждые 14 МПа), % | ±0,25; | ±0,5 7) |
Продолжение таблицы 2_________________________________________________________
Примечания:
1) В меню преобразователей предусмотрен выбор единиц измерения давления, допущенных к применению в РФ (Па, кгс/см2, ат., мм вод. ст., м вод. ст., бар, мбар, МПа, мм рт. ст.).
2) Знак «минус» для диапазонов измерений разности давлений определяется тем, в какую из камер преобразователя подается большее давление при определении разности давлений.
3) r < 62,5.
4) r < 15.
5) Коэффициент перенастройки r = ДИмакс/ДИнастр. Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового индикатора (ЖКИ) преобразователя. Максимальный коэффициент перенастройки:
r < 100 для модификации TK-3051C, кроме преобразователей с диапазонами, приведенными в примечаниях 3), 4);
r = 10 для модификации TK-3051CP;
r = 100 для модификации TK-3051CT.
Минимальный верхний пердел измерений на который можно настроить преобразователи абсолютного давления равен 5 кПа.
6) Для r > 10.
7) В зависимости от исполнения, конкретное значение приведено в паспорте.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходные сигналы: - аналоговый (в виде сигналов постоянного тока), мА - цифровой | от 4 до 20 HART |
| Напряжение питания постоянного тока, В Номинальное напряжение питания постоянного тока, В | от 12 до 45 24 |
| Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84,0 до 106,7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +80 1) от 0 до 100 от 84,0 до 106,7 |
| Масса, кг, не более 2) | 5 |
| Габаритные размеры (ширина; высота; длина), мм, не более: 2) - TK-3051C - TK-3051CP - TK-3051CT | 110; 200; 120 120;250; 190 110; 190; 120 |
| Маркировка взрывозащиты | 1Ex ia IIC T4 Gb X Ex ia IIIC T200 135°C Db X 1Ex db IIC T6...T4 Gb X Ex tb IIIC T80°C.. ,135°C Db X |
| Средняя наработка на отказ, ч, не менее | 28000 |
| Средний срок службы, лет, не менее | 10 |
Продолжение таблицы 3__________________________________________________________
Примечания:
1) Жидкокристаллический индикатор (ЖКИ) сохраняет работоспособность при рабочем диапазоне температур окружающего воздуха от минус 25 °С до плюс 80 °С. Воздействие температуры окружающего воздуха ниже минус 25 °С не приводит к повреждению ЖКИ, при этом показания ЖКИ могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖКИ не влияет на метрологические характеристики и работоспособность преобразователя давления.
2) Без учета параметров фланцев, выносных разделительных мембран (при наличии).
наносится на титульный лист руководства по эксплуатации и паспорта - типографским способом и на металлическую табличку, прикрепленную на корпус преобразователя, способом лазерной гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный | TK-3051C | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | tkyl-о^э | 1 экз. 1) |
| Примечание: Допускается прилагать 1 экз. (в зависимости от заказа) на партию преобразователей, поставляемых в один адрес. | ||
приведены в разделе 3.1 «Общие сведения» руководства по эксплуатации.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений разности давлений до 1-105 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904;
Стандарт предприятия Anhui Tiankang (Group) Shares Co., Ltd., Китай.
