Блескомеры BGD, 92705-24

Блескомеры BGD (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 20720°, 60760°, 85785°, 45°/45° направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей в видимой области спектра с целью количественной оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	92705-24
Наименование СИ	Блескомеры
Обозначение типа СИ	BGD
Изготовитель	Biuged Instruments Co., Ltd., Китай
Год регистрации	2024
Срок свидетельства	24.07.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Блескомеры BGD (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 20o/20o, 60o/60o, 85o/85o, 45°/45° направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей в видимой области спектра с целью количественной оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей.

Описание

Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналогоцифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит калибровочная пластина, предназначенная для настройки или проверки настройки блескомера перед использованием.

Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 20° (или 60°, или 85°, или 45°) от нормали к измеряемой поверхности.

Узел фотоприемника блескомера, ось которого также расположена под углом 20° (или 60°, или 85°, или 45°) от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.

Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.

К данному типу блескомеров BGD относятся следующие модификации: BGD 513; BGD 516/1; BGD 516/3; BGD 517/1, которые отличаются друг от друга метрологическими и техническими характеристиками, геометрией освещения/наблюдения, размерами и формой измеряемого участка, а также материалом, из которого изготовлен корпус блескомера.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом печатной литографии или типографским способом на самоклеящуюся табличку в месте, указанном на рисунках 1 - 3.

Общий вид блескомеров приведен на рисунках 1 - 3.

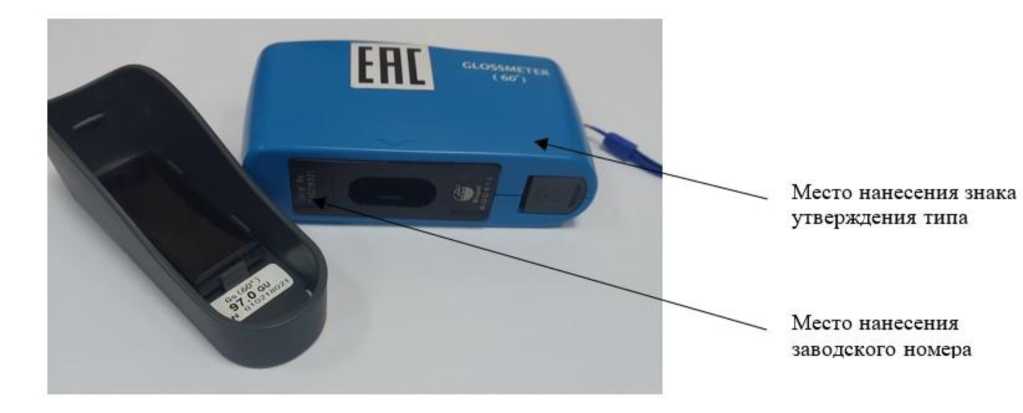

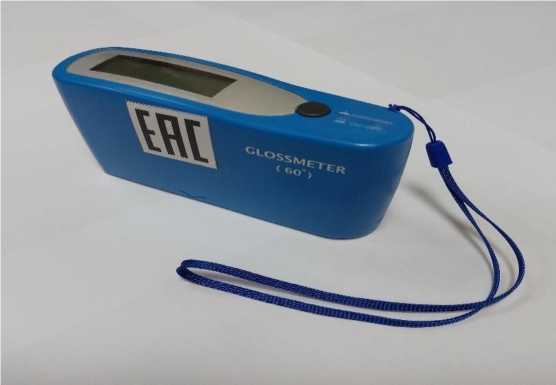

Рисунок 1 - Общий вид блескомеров BGD модификации BGD 513

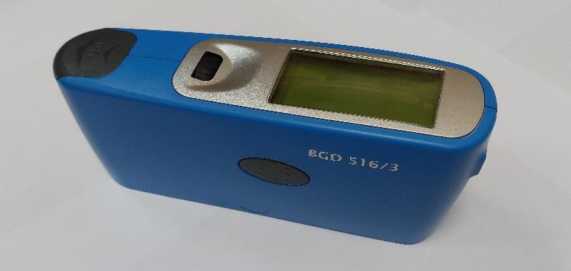

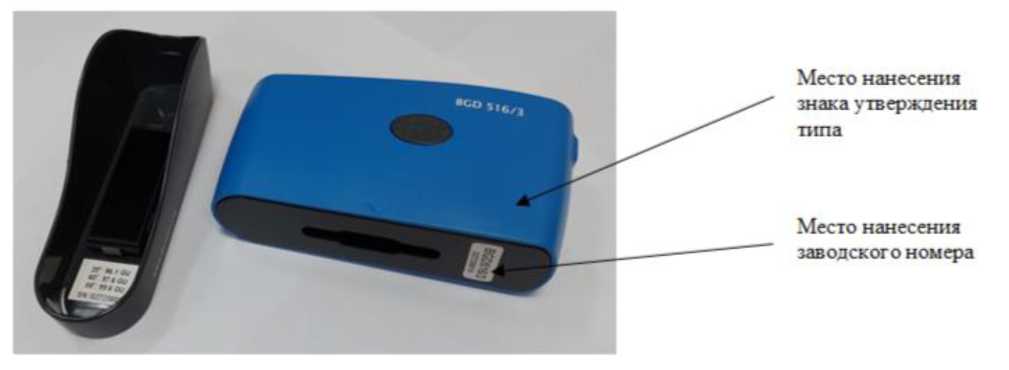

Рисунок 2 - Общий вид блескомеров BGD модификаций BGD 516/1, BGD 516/3

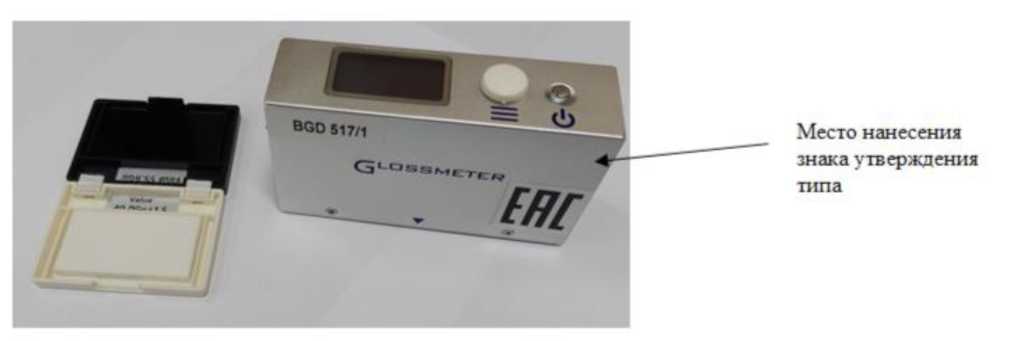

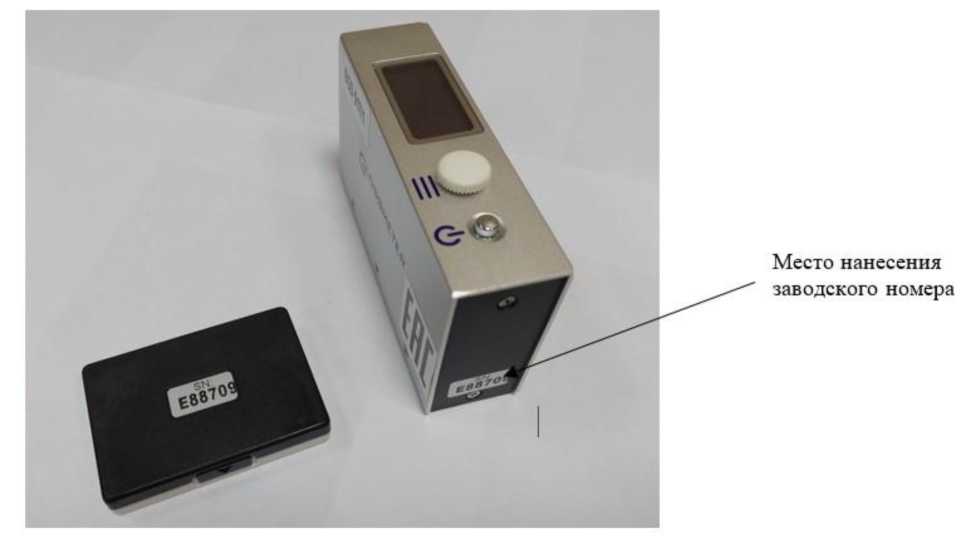

Рисунок 3 - Общий вид блескомеров BGD модификации BGD 517/1 Пломбирование блескомеров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) блескомеров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.

Влияние ПО учтено при нормировании метрологических характеристик для всех модификаций блескомеров.

Метрологически значимая часть ПО СИ и измеренные данные защищены от преднамеренных изменений с помощью специальных программных средств. Конструктивно блескомеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения блескомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения блескомеров BGD

Идентификационные данные (признаки)	BGD 513	BGD 516/1, BGD 516/3	BGD 517/1
Идентификационное наименование ПО	-	-	-
Номер версии (идентификационный номер) ПО	недоступен для просмотра	не ниже G2X1)	не ниже 3.0
Цифровой идентификатор ПО	-	-	-
1) G2 - метрологически значимая часть; Х - метрологически незначимая часть, указывающая код используемой микросхемы и количество обновлений, может иметь разную структуру.

Технические характеристики

Таблица 2 - Метрологические характеристики блескомеров BGD

Наименование характеристики	Значение
Диапазон измерений блеска, единиц блеска - модификации BGD 513; BGD 516/1 - модификация BGD 517/1 - модификация BGD 516/3	от 2,0 до 100,0 от 2,0 до 60,0 от 3,0 до 100,0
Пределы допускаемой абсолютной погрешности измерений, единиц блеска - модификации BGD 513; BGD 516/1; BGD 517/1 - модификация BGD 516/3	±2,0 ±3,0
Дискретность показаний, единиц блеска	0,1
Измерительные каналы геометрий освещения/наблюдения: - модификации BGD 513; BGD 516/1 - модификация BGD 516/3 - модификация BGD 517/1	60°/60° 20°/20°, 60°/60° и 85°/85° 45°/45°

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания (от элемента питания АА), В	1,5
Габаритные размеры (длина х ширина х высота), мм, не более	160х45х85
Масса, г, не более	400
Потребляемая мощность, В^А, не более	5

Продолжение таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность (без конденсации влаги), %, не более

от +15 до +40 85

Знак утверждения типа

наносится в виде наклейки на корпус блескомера и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Блескомер	BGD 513; BGD 516/1; BGD 516/3; BGD 517/1	1 шт. (по заказу)
Калибровочная пластина (для модификации BGD 517/1)	-	1 компл.
Защитный чехол-держатель с калибровочной пластиной (для модификации BGD 513, BGD 516/1, BGD 516/3)	-	1 шт.
Тканевая салфетка из микрофибры	-	1 шт.
Упаковочный кейс	-	1 шт.
Мера блеска поверхности (дополнительная)	-	(по заказу)
Элемент питания (аккумулятор или батарея)	тип АА	(по заказу)
Руководство по эксплуатации	-	1 экз.

Сведения о методах измерений

приведены в разделе «Эксплуатация» руководств по эксплуатации «Блескомер BGD 513», «Блескомер BGD BGD 516/1; BGD 516/3», «Блескомер BGD 517/1».

Нормативные документы

Приказ Росстандарта от 27 ноября 2018 г. № 2516 «Об утверждении государственной поверочной схемы для средств измерений координат цвет и координат цветности, белизны, блеска»;

Стандарт предприятия «Блескомеры BGD (модификации BGD 513; BGD 516/1; BGD 516/3; BGD 517/1)».
