| Номер в госреестре | 92711-24 |
| Наименование СИ | Установки для поверки секундомеров |
| Обозначение типа СИ | УПМС-2 |
| Изготовитель | Общество с ограниченной ответственностью "Радиоэлектронные системы" (ООО "РЭС"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 19.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки секундомеров УПМС-2 (далее - УПМС-2) предназначены для воспроизведений интервалов времени при поверке механических, электронных и электрических секундомеров с механическим и электрическим запуском, а также для воспроизведений амплитуды импульсного напряжения.
Принцип действия УПМС-2 основан на одновременном запуске и по истечении заданного интервала времени остановке поверяемых секундомеров и таймера из состава УПМС-2. На основании результатов сравнения показаний поверяемых секундомеров с заданным и измеренным таймером интервалом времени определяется погрешность секундомера и делается вывод о его пригодности.
Конструктивно УПМС-2 состоят из таймера и блока секундомеров (опционально), в который устанавливаются до десяти поверяемых механических секундомеров. К таймеру возможно подключить через распределительное устройство до 4 блоков секундомеров. Блок секундомеров имеет в своем составе электромагниты, которые связаны жестко с планкой, которая надавливает на кнопки секундомеров при их запуске и остановке. Таймер обеспечивает задание и отображение на дисплее интервала времени, а также формирование управляющего сигнала для запуска и остановке поверяемых секундомеров.
На передней панели таймера расположены:
- жидкокристаллический индикатор;
- клавиатура управления;
- переключатель БС-0-ПВ питания между выходом на блок секундомеров и выходом на секундомеры типа ПВ-53 (в положении «0» не подключен ни один из указанных выходов).
На задней панели таймера расположены:
- разъем подключения сетевого кабеля;
- тумблер сети;
- разъем подключения блока секундомеров;
- разъем для подключения секундомеров типа ПВ-53 или аналогичных;
- разъем выхода таймера;
- разъем выхода опорного генератора;
- разъём питания оптического датчика;
- предохранители;
- зажим защитного заземления.
УПМС-2 позволяют одновременно осуществлять поверку от 1 до 10 механических секундомеров (до 40 секундомеров при подключении 4 блоков секундомеров); электронных или электрических секундомеров с механическим запуском и одного электронного или электрического секундомера с электрическим запуском.
Заводской номер наносится на маркировочную наклейку на задней панели таймера любым технологическим способом в виде цифрового кода.
Общий вид УПМС-2 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1, 2. Нанесение знака поверки на УПМС-2 не предусмотрено. Пломбирование мест настройки (регулировки) УПМС-2 не предусмотрено.
Место нанесения
Место нанесения
ГОТОВ>
0.0000 С
10.0000 С
знака утверждения типа
заводского номера
-220 В 50 Гц

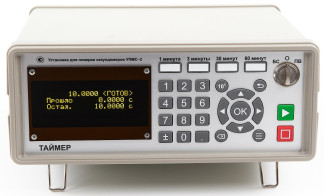

Рисунок 1 - Общий вид таймера из состава УПМС-2 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Установка для поверки секундоме ООО «Радиоэлектронные ВСЦТ.403535.00
Выход опорного

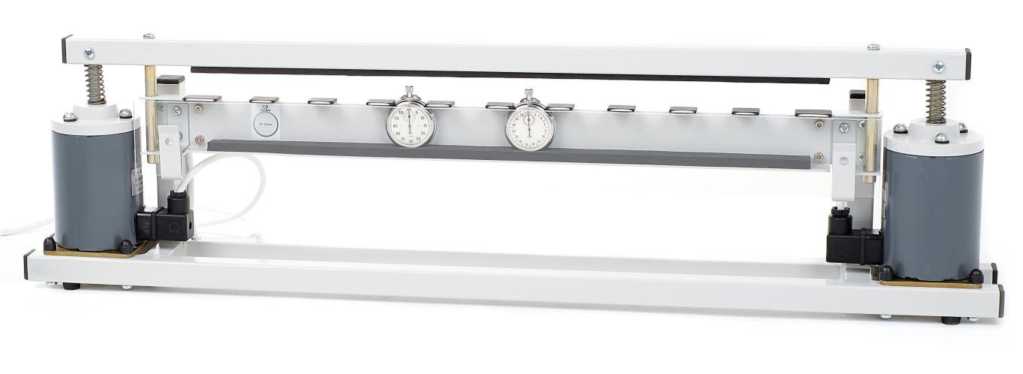

Рисунок 2 - Общий вид блока секундомеров из состава УПМС-2
Программное обеспечение (далее - ПО) УПМС-2 является встроенным.
ПО разделено на метрологически значимую и не значимую части.
Метрологические характеристики УПМС-2 нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО УПМС-2 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | УПМС-2-ПО |
| Номер версии (идентификационный номер ПО) | 14.Х |
| Цифровой идентификатор ПО | - |
| Примечание - Х - номер версии метрологически незначимой части встроенного ПО состоит из не менее двух значащих цифр, которые могут принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений длительности интервалов времени, с: - при поверке электронных и электрических секундомеров с электрическим запуском - при поверке механических, электрических и электронных секундомеров с механическим запуском - в режиме генератора периодического сигнала при воспроизведении длительности периода - в режиме генератора периодического сигнала при воспроизведении длительности импульса | от 2Ч0-4 до 4-105 от 5 до 4405 от 2-10-4 до 4-105 от 140-4 до 4-105 |
| Дискретность установки интервалов времени, с | 140-4 |
| Пределы допускаемой относительной погрешности частоты опорного генератора Зоп 16 МГц в течение 1 года | ±140-6 |
| Пределы допускаемой абсолютной погрешности воспроизведений |
| Наименование характеристики | Значение |
| длительности интервалов времени, с: - при поверке электронных и электрических секундомеров с электрическим запуском - при поверке механических, электрических и электронных секундомеров с механическим запуском - в режиме генератора периодического сигнала при воспроизведении длительности периода, импульса | ±(1,540-6 +Тинт|5оп|) ±(Ы0-3+Тинт|5оп|) ±(1,540-6+Тинт|5оп|) |
| Диапазон воспроизведений амплитуды импульсного напряжения на низковольтном выходе таймера, В | от 3 до 24 |
| Пределы допускаемой относительной погрешности воспроизведений амплитуды импульсного напряжения на низковольтном выходе таймера, % | ±10 |
| Примечание - Тинт - длительность интервала времени, с. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - номинальная частота переменного тока, Гц | от 198 до 253 50 |
| Потребляемая мощность, Вт, не более: - таймер - блок секундомеров | 20 1300 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - таймер - блок секундомеров | 245х260х115 900x120x250 |
| Масса, кг, не более: - таймер - блок секундомеров | 3 15 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84,0 д 106,7 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на корпус УПМС-2 любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для поверки секундомеров | УПМС-2 | 1 шт. |
| Паспорт | ВСЦТ.403535.003 ПС | 1 экз. |
| Руководство по эксплуатации | ВСЦТ.403535.003 РЭ | 1 экз. |
| Крепление для секундомеров | - | 5 шт. * |
| Защитное стекло | - | 1 шт. * |
| Кабель питания | - | 1 шт. |
| Оптический датчик | УПМС-1Ф | 1 шт. |
| Адаптер ПВ-53 | УПМС-2ПВ | 1 шт. |
| Распределительное устройство для блоков секундомеров | - | 1 шт. * |
| Примечание - * - в зависимости от заказа | ||
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ВСЦТ.403535.003 ТУ «Установки для поверки секундомеров УПМС-2. Технические условия».
