| Номер в госреестре | 92716-24 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | ZY8000T |
| Изготовитель | Shandong Zhongziyi Intelligent Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 25.07.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные ZY8000T (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного (в том числе разрежения) и абсолютного давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и (или) в цифровой выходной сигнал HART, Profibus и Foundation fieldbus.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный выходной сигнал постоянного тока и (или) цифровой сигнал.
Конструктивно преобразователи состоят из корпуса с крышкой и резьбовым штуцером, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. По заказу преобразователи могут быть изготовлены с ЖК-дисплеем.
Преобразователи давления могут отличаться диапазонами измерений, выходными сигналами, наличием ЖК-дисплея и наличием взрывозащиты. Конкретные характеристики определяются в соответствии с кодом заказа, согласно таблице 1.
Таблица 1 - Код заказа преобразователей давления
| Наименование параметра | Обозначение | Примечание |
| Преобразователь давления | ZY8000T | _ |
| Измеряемое деление | G | Избыточное давление |
| A | Абсолютное давление | |
| Код диапазона измерений | от 01 до 09 | Данные приведены в таблицах 3-4 |
| Выходной сигнал | H | HART (4-20 мА) |
| P | Profibus | |
| F | Foundation fieldbus | |
| Присоединение к процессу | 0 | У2 NTP |
| 1 | M20x1,5 | |
| Материал разделительной диафрагмы | S | 316L |
| C | HC-276 | |
| Заполняющая жидкость датчика | 1 | Силиконовое масло |
| 2 | Фторное масло | |
| Корпус | A | 1/2 NPT Внутренняя резьба, два электрических интерфейса |
| B | М20х1,5 Внутренняя резьба, два электрических интерфейса | |
| C | 1/2 NPT Внутренняя резьба, два электрических интерфейса | |
| D | М20х1,5 Внутренняя резьба, два электрических интерфейса | |
| ЖК-дисплей | M0 | Без ЖК- дисплея |
| M5 | С ЖК-дисплеем | |
| Монтажная опора | B0 | Без монтажной опоры |
| B4 | Вертикальная (L-образная) опора | |
| Взрывозащита | 0 | _ |
| d | 1Ex db IIC T6 Gb | |
| i | 0Ex ia IIC T6 Ga X | |
| Дополнительные параметры | _ | _ |

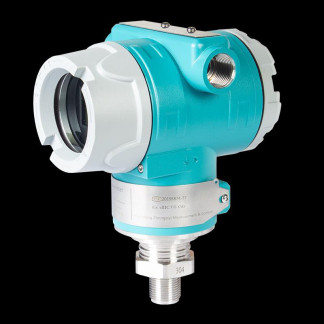

Общий вид преобразователей и место нанесения заводского номера приведены на рисунке 1.
2H2019F874 3 х сШСТб c.l
Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователя и место нанесения заводского номера
Заводской номер преобразователей в виде арабских цифр наносится методом гравировки на техническую табличку, прикрепленную к корпусу.
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZYFW |
| Номер версии ПО, не ниже | 1.0.1 |
| Цифровой идентификатор ПО | Не отображается |
Метрологические и основные технические характеристики приведены в таблицах 3 -5.
Таблица 3 - Метрологические характеристики преобразователей избыточного давления
| Код диапазона | Верхний предел измерений, кПа 1) 2) | Нижний предел измерений, кПа 1) 2) | Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений |
| 01 | от 2,5 до 10 | от минус 10 до 0 | ±0,25 | 0,2% |
| 02 | от 5 до 20 | от минус 20 до 0 | ||
| 03 | от 20 до 70 | от минус 70 до 0 | ||
| 04 | от 70 до 350 | от минус 100 до 0 | ||
| 05 | от 200 до 700 | |||
| 06 | от 700 до 3 500 | |||
| 07 | от 2 000 до 7 000 | |||
| 08 | от 7 000 до 35 000 | |||
| 09 | от 20 000 до 100 000 |
Примечания:
1) - Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации;
2) - Преобразователи могут выпускаться с диапазоном измерений, определенным посредством указания нижнего предела измерений и верхнего предела измерений внутри указанного диапазона. Конкретный диапазон измерений приведен в паспорте и нанесен на техническую табличку преобразователя;
Таблица 4 - Метрологические характеристики преобразователей абсолютного давления______________________________________________
| Код диапазона | Верхний предел измерений, кПа абс.1) 2) | Нижний предел измерений, кПа абс.1) | Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений |
| 03 | от 20 до 70 | 0 | ±0,25 | 0,2% |
| 04 | от 70 до 350 | |||
| 05 | от 200 до 700 | |||
| 06 | от 700 до 3 500 | |||
| Примечания: 1) - Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации; 2) - Преобразователи могут выпускаться с диапазоном измерений, определенным посредством указания нижнего предела измерений и верхнего предела измерений внутри указанного диапазона. Конкретный диапазон измерений приведен в паспорте и нанесен на техническую табличку преобразователя; | ||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал: - аналоговый, мА - цифровые | от 4 до 20 HART; Profibus; Foundation fieldbus |
| Номинальное напряжения питания постоянного тока, В | 24 |
| Масса, кг, не более: | 1,8 |
| Габаритные размеры преобразователей давления, мм, не более: | 172 x 130 x122 |
| Нормальные условия измерений: - температура окружающего воздуха, °С: - атмосферное давление, кПа: - относительная влажность окружающего воздуха, %, не более: | от +21 до +25 от 84 до 106,7 80 |
| Рабочие условия измерений: - температура окружающей среды, °С: - атмосферное давление, кПа: - относительная влажность окружающего воздуха, %, не более: | от -30 до +70 от 84 до 106,7 80 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb; 0Ex ia IIC T6 Ga X |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
приведена в таблице 4.
Таблица 6 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления | ZY8000T | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 2.1 руководства по эксплуатации
Приказ Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1407 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Стандарт предприятия Shandong Zhongziyi Intelligent Technology Co., Ltd.
