Номер в госреестре | 92718-24 |
Наименование СИ | Преобразователи давления измерительные |
Обозначение типа СИ | ZY8000D |
Изготовитель | Shandong Zhongziyi Intelligent Technology Co., Ltd., Китай |
Год регистрации | 2024 |
Срок свидетельства | 25.07.2029 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи давления измерительные ZY8000D (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного (в том числе разрежения) и разности давлений газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и (или) в цифровой выходной сигнал HART, Profibus и Foundation fieldbus.
Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока т (или) в выходной цифровой сигнал.
Конструктивно преобразователи выполнены в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. Преобразователи имеют электрический соединитель для питания и передачи измерительной информации. По заказу преобразователи могут быть изготовлены с ЖК-дисплеем. В нижней части корпуса преобразователей расположены 2 камеры высокого и низкого давления с резьбовыми присоединениями к измеряемому процессу.
Преобразователи давления могут отличаться диапазонами измерений, выходными сигналами, наличием ЖК-дисплея, наличия взрывозащиты и типом присоединения к процессу. Конкретные характеристики определяются в соответствии с кодом заказа, согласно таблице 1.
Таблица 1 - Код заказа преобразователей давления
Наименование параметра | Обозначение | Примечание |
Преобразователь давления | ZY8000D | _ |
Измеряемое деление | G | Избыточное давление |
R | Разность давления (малый диапазон измерений) | |
P | Разность давлений | |
H | Высокое статическое давление | |
Код диапазона измерений | от 02 до 10 | Данные приведены в таблицах 3-4 |
Выходной сигнал | H | HART (4-20 мА) |
P | Profibus | |
F | Foundation fieldbus | |
Присоединение к процессу | 0 | Согласно документации изготовителя |
1 | ||
2 | ||
3 | ||
Материал разделительной диафрагмы | S | 316L |
C | HC-276 | |
M | Монель | |
T | Тантал | |
Заполняющая жидкость датчика | 1 | Силиконовое масло |
2 | Фторное масло | |
Корпус | A | Два электрических ввода 1/2 NTP. Материал - алюминиевый сплав |
B | Два электрических ввода М20*1,5. Материал - алюминиевый сплав | |
C | Два электрических ввода 1/2 NTP. Материал - нержавеющая сталь | |
D | Два электрических ввода М20*1,5. Материал - нержавеющая сталь | |
ЖК-дисплей | M0 | Без ЖК- дисплея |
M5 | С ЖК-дисплеем | |
Монтажная опора | B0 | Без монтажной опоры |
B2 | Кронштейн Q235 | |
D3 | Кронштейн 304 | |
Взрывозащита | 0 | _ |
d | 1Ex db IIC T6 Gb | |
I | 0Ex ia IIC T6 Ga X | |
Дополнительные параметры | _ | _ |

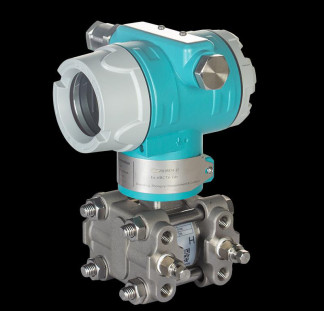

Общий вид датчиков и место нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей и место нанесения заводского номера
Заводской номер преобразователя в виде арабских цифр наносится методом гравировки на техническую табличку, прикрепленную к корпусу.
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | ZYFW |
Номер версии ПО, не ниже | 1.0.1 |
Цифровой идентификатор ПО | Не отображается |
Метрологические и основные технические характеристики приведены в таблицах 3 -6.
Таблица 3 - Метрологические характеристики преобразователей избыточного давления
Код диапазона | Верхний предел измерений, кПа1) 2) | Нижний предел измерений, кПа1) 2) | Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений |
02 | 1 | от минус 1 до 0 | ±0,25 | 0,2% |
03 | 6 | от минус 6 до 0 | ||
04 | 40 | от минус 40 до 0 | ||
05 | 200 | от минус 100 до 0 | ||
06 | 1 000 | |||
07 | 2 000 | |||
08 | 10 000 | |||
09 | 20 000 | |||
10 | 40 000 |
Примечания:
1) - Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации;
2) - Преобразователи могут выпускаться с диапазоном измерений, определенным посредством указания нижнего предела измерений и верхнего предела измерений внутри указанного диапазона. Конкретный диапазон измерений приведен в паспорте и нанесен на техническую табличку преобразователя.
Таблица 4 - Метрологические характеристики преобразователей разности давлений__________________________________________________
Код диапазона | Диапазон измерений, кПа1) 2) | Максимальное статическое давления, кПа | Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений |
02 | от минус 1 до 1 | 16 000 | ±0,25 | 0,2% |
03 | от минус 6 до 6 | |||
04 | от минус 40 до 40 | 25 000 | ||
05 | от минус 200 до 200 | |||
06 | от минус 1 000 до 1 000 | |||
07 | от минус 2 000 до 2 000 | |||
Примечания: 1) - Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации; 2) - Преобразователи могут выпускаться с диапазоном измерений, определенным посредством указания нижнего предела измерений и верхнего предела измерений внутри указанного диапазона. Конкретный диапазон измерений приведен в паспорте и нанесен на техническую табличку преобразователя. |
Таблица 5 - Основные технические характеристики
Наименование характеристики | Значение |
Выходной сигнал: - аналоговые, мА - цифровые | от 4 до 20 HART; Profibus; Foundation fieldbus |
Номинально напряжение питания постоянного тока, В | 24 |
Масса, кг, не более: | 3,4 |
Габаритные размеры преобразователей давления, мм, не более: | 180 x 130 х122 |
Нормальные условия эксплуатации: температура окружающего воздуха, °С: атмосферное давление, кПа: относительная влажность окружающего воздуха, %, не более: | от +21 до +25 от 84 до 106,7 80 |
Рабочие условия измерений: температура окружающей среды, °С: атмосферное давление, кПа: относительная влажность окружающего воздуха, %, не более: | от -30 до +70 от 84 до 106,7 80 |
Маркировка взрывозащиты | 1Ex db IIC T6 Gb; 0Ex ia IIC T6 Ga X |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
приведена в таблице 7.
Таблица 6 - Комплектность средств измерений
Наименование | Обозначение | Количество |
Преобразователь давления | ZY8000D | 1 шт. |
Руководство по эксплуатации | -- | 1 экз. на партию |
Паспорт | -- | 1 экз. |
приведены в разделе 2.1 руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давления до 1405 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия Shandong Zhongziyi Intelligent Technology Co., Ltd., Китай
