| Номер в госреестре | 92722-24 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть"), г. Новороссийск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при приёме, хранении и отпуске.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки, днища и крышки. Тип размещения - подземный.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар РГС-20 с заводским номером 300 расположен на территории НПП ПП «Шесхарис» ПК «Шесхарис» по адресу: 353911, Краснодарский край, г. Новороссийск, ул. Шесхарис.
Заводской номер, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации, нанесен типографским способом в виде цифрового кода на маркировочную табличку, расположенную на горловине резервуара.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

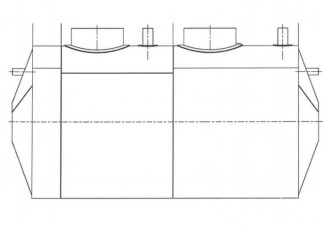

Эскиз резервуара представлен на рисунке 1.
Рисунок 1 - Эскиз резервуара РГС-20

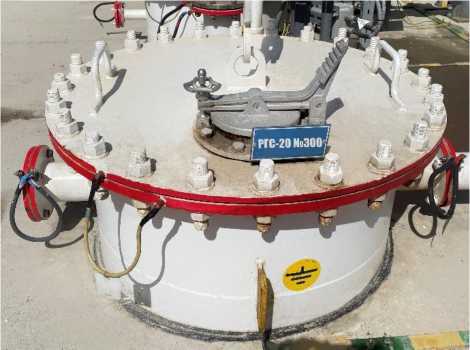

Место нанесения заводского номера резервуара представлено на рисунке 2.
Рисунок 2 - Место нанесения заводского номера резервуара РГС-20

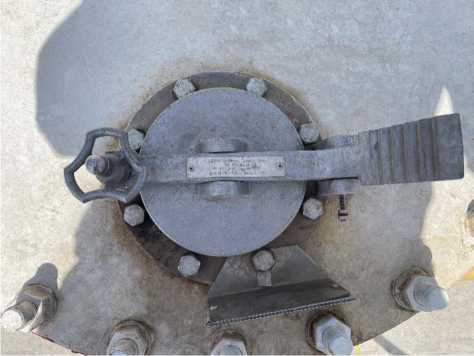

Замерной люк резервуара представлен на рисунке 3.
Рисунок 3 - Замерной люк резервуара РГС-20
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-20 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
