Государственный реестр средств измерений

Резервуар горизонтальный стальной цилиндрический РГС-20, 92723-24

92723-24
Резервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при приёме, хранении и отпуске.
Карточка СИ
Номер в госреестре 92723-24
Наименование СИ Резервуар горизонтальный стальной цилиндрический
Обозначение типа СИ РГС-20
Изготовитель Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть"), г. Новороссийск
Год регистрации 2024
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при приёме, хранении и отпуске.

Описание

Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.

Резервуар представляет собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки, днища и крышки. Тип размещения - подземный.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуар РГС-20 с заводским номером 301 расположен на территории НПП ПП «Шесхарис» ПК «Шесхарис» по адресу: 353911, Краснодарский край, г. Новороссийск, ул. Шесхарис.

Заводской номер, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации, нанесен типографским способом в виде цифрового кода на маркировочную табличку, расположенную на горловине резервуара.

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на резервуар не предусмотрено.

Эскиз резервуара представлен на рисунке 1.

Рисунок 1 - Эскиз резервуара РГС-20

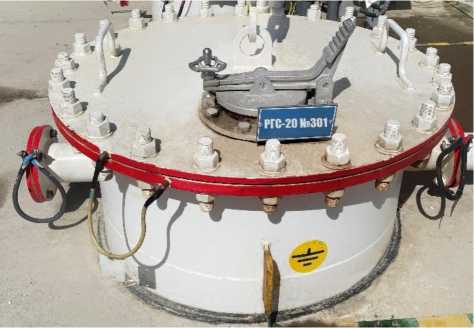

Место нанесения заводского номера резервуара представлено на рисунке 2.

Рисунок 2 - Место нанесения заводского номера резервуара РГС-20

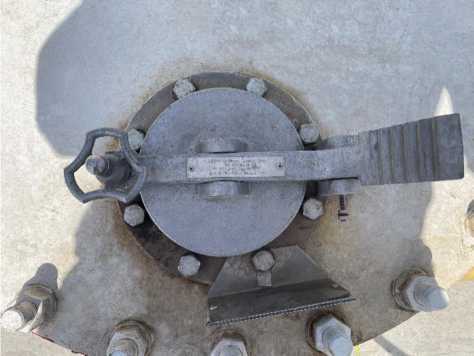

Замерной люк резервуара представлен на рисунке 3.

Рисунок 3 - Замерной люк резервуара РГС-20

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20

Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), %

± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

от -40 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС-20

1 шт.

Паспорт на резервуар

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методах измерений

ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
