| Номер в госреестре | 92743-24 |
| Наименование СИ | Системы контроля параметров бурения |
| Обозначение типа СИ | infoDRILL |
| Изготовитель | Общество с ограниченной ответственностью "Бентек Дриллинг энд Ойлфилд Системс" (ООО "Бентек"), г. Тюмень |
| Год регистрации | 2024 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля параметров бурения infoDRILL (далее - системы) предназначены для измерений и генерации аналоговых сигналов силы постоянного тока.
Принцип действия основан на измерении аналоговых сигналов поступающих от первичных измерительных преобразователей в виде напряжения или силы постоянного тока и преобразовании их в значения уровня, расхода, давления, плотности и температуры бурового раствора натяжения троса трубного ключа и нагрузки на крюк.
Системы состоят из следующих модульных компонентов:
- Промышленная компьютерная серверная платформа для визуализации и создания резервных копий данных.
- Информационно-измерительная система на базе устройств распределенного ввода-вывода SIMATIC ET200SP, имеющих в состав модули ввода/вывода аналоговые 6ES7134-6GD01-0BA1.
- Датчики оборудования и проводка для обеспечения обмена данными.
- Взрывозащищенные мониторы и сенсорная панель для управления системой.
- Станция интерфейса пользователя с возможностью подключения к принтеру.
В зависимости от поставленных задач, типовая конфигурация системы может быть изменена или дополнена другим оборудованием.
Пломбирование системы не предусмотренно. Заводской номер, в виде цифрового обозначения, указан на информационной табличке установленной на мониторе системы, типографским методом. Знак поверки на системы не наносится.

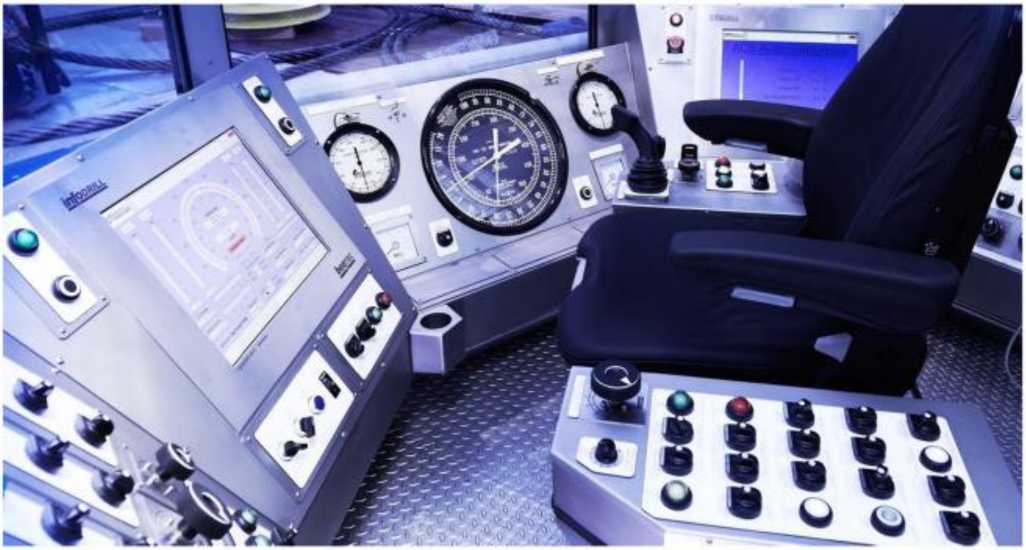

Рисунок 1 - Общий вид системы

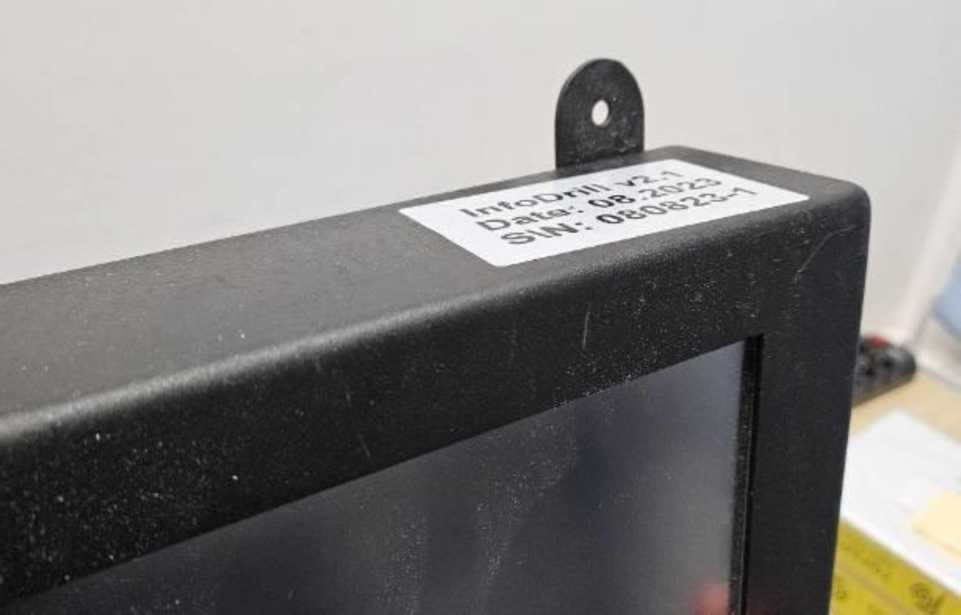

Рисунок 2 - Место нанесения заводского номера
InfoDRILL v2.1 Date: 08.2023 S/N: 080823-1

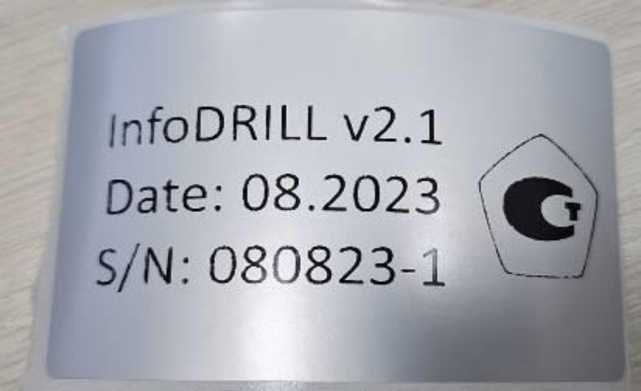

Рисунок 3 - Информационная табличка
Метрологически значимая часть программного обеспечения (далее - ПО) системы встроенно энергонезависимую память измерительных устройств распределенного ввода-вывода SIMATIC ET200SP. Для защиты метрологических характеристик от несанкционированного доступа и изменений (корректировок), предусмотрен многоступенчатый доступ к текущим данным и параметрам настройки системы (механические замки, электронные ключи, индивидуальные пароли и программные средства для защиты файлов и баз данных).
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | DrillingRecorder.ocx | InfoDrill_Tools .ocx | ScaleBox.ocx |
| Цифровой идентификатор ПО | 4f33edc9941ff1ba4a40f 815edbe1d99 | 5b5ab89d77bd1932b03d e21964f6d971 | a93b3aecdcf67cb5b4f51 1a8d083df57 |
| Алгоритм вычисления цифрового идентификатора | MD5 | ||
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности измерения силы постоянного электрического тока, % (приведенной к диапазону измерений) | ± 0,3 |
| Диапазон воспроизведения силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % (приведенной к диапазону измерений) | ± 0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °С | от +5 до +40 |
| Параметры электрического питания контроллера: - напряжение питания постоянного тока, В Параметры электрического питания сервера: - напряжение питания переменного тока, В - частота, Гц | от 19,2 до 28,8 230 50 |
наносится на маркировочную табличку методом трафаретной печати и на титульный лист паспорта методом типографской печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз. |
| Системы контроля параметров бурения infoDRILL | _ | 1 |
| Системы контроля параметров бурения infoDRILL. Руководство по эксплуатации | _ | 1 |
| Системы контроля параметров бурения infoDRILL. Технический паспорт | _ | 1 |
приведены разделе «Использование системы по назначению» руководства по эксплуатации.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’6 до 100 А»;
ТУ 26.51.5-001-76110725-2023 «Системы контроля параметров бурения infoDRILL. Технические условия».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
