| Номер в госреестре | 92750-24 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | THOMPSON CARMICHAEL PT44/3 |
| Изготовитель | THOMPSON CARMICHAEL, Великобритания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
ППЦ изготовлены в следующих модификациях: PT44/3-40,9 и PT44/3-41.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ THOMPSON CARMICHAEL PT44/3 мод. PT44/3-40,9 зав. № Т 9965 2171 и мод. PT44/3-41 зав. № 1998 представлены на рисунках 1-4.

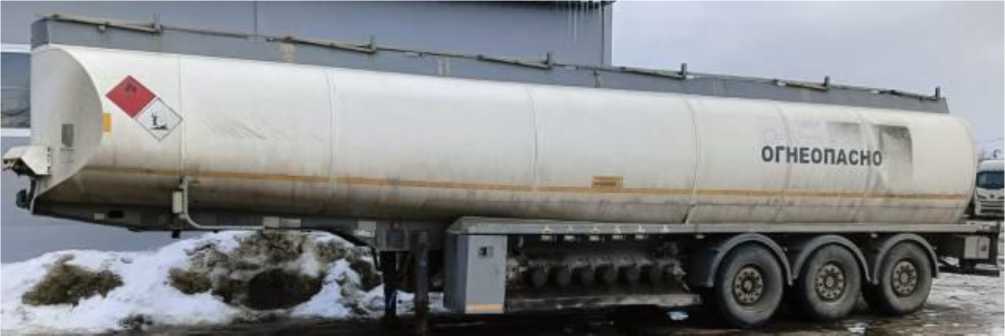

Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ THOMPSON CARMICHAEL
PT44/3 мод. PT44/3-40,9 зав. № Т 9965 2171

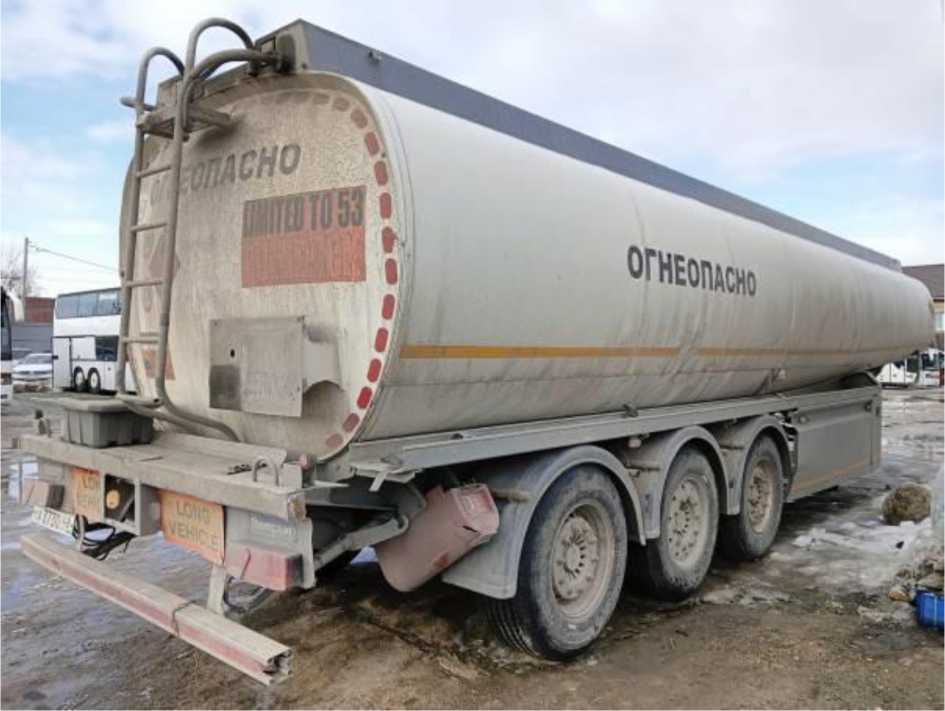

Рисунок 2 - Общий вид полуприцепа-цистерны ППЦ THOMPSON CARMICHAEL
PT44/3 мод. PT44/3-41 зав. № 1998
фиг
OWIPSONM0DEL No
RE AT BRIDGE RD LSTON WV14 8NP VEST MIDLANDS ENGLAND
FEL 01902 353141
FAX 01902 405509
SERIAL No MANUF. DATE MAX GROSS WT KG MAX GROSS WT IN GT BRITAIN KG
MAX IMPOSED LOAD NUMBER OF AXLES MAX AXLE LOAD KG MAX AXLE LOAD IN GT. BRITAIN KG
Рисунок 3 - Общий вид маркировочной таблички ППЦ THOMPSON CARMICHAEL
PT44/3 мод. PT44/3-40,9 зав. № Т 9965 2171

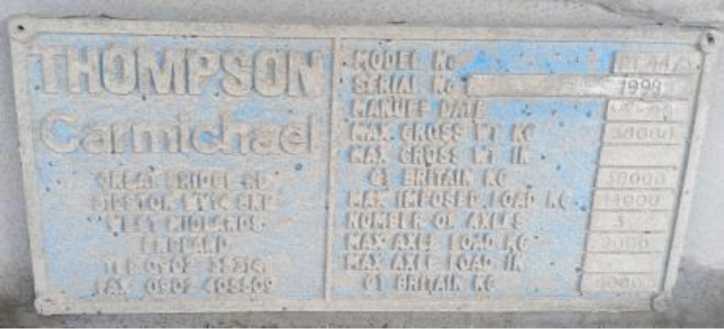

Рисунок 4 - Общий вид маркировочной таблички ППЦ THOMPSON CARMICHAEL
PT44/3 мод. PT44/3-41 зав. № 1998
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5:
Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| Модификация | PT44/3-40,9 | PT44/3-41 |
| Номинальная вместимость, дм3 | 40900 | 41000 |
| Вместимость 1 секции, дм3 | 7400 | 7500 |
| Вместимость 2 секции, дм3 | 7740 | 7500 |
| Вместимость 3 секции, дм3 | 7000 | 7500 |
| Вместимость 4 секции, дм3 | 5900 | 6000 |
| Вместимость 5 секции, дм3 | 5900 | 5000 |
| Вместимость 6 секции, дм3 | 7000 | 7500 |
| Количество секций, шт. | 6 | |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | |
| Наименование характеристики | Значение |
| Модификация | PT44/3-40,9 PT44/3-41 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 8000 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 14600 2500 3400 |
| Температура окружающей среды при эксплуатации,°С | от - 40 до + 45 |
Наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение | Количество |
| 1 | Полуприцеп-цистерна | THOMPSON CARMICHAEL PT44/3 | 1 шт. |
| 2 | Паспорт | - | 1 экз. |
приведены в паспорте «Полуприцеп-цистерна THOMPSON CARMICHAEL PT44/3», раздел 8.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
