| Номер в госреестре | 92751-24 |
| Наименование СИ | Флюксметры |
| Обозначение типа СИ | PROGRESS-LZ |
| Изготовитель | HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Флюксметры PROGRESS-LZ (далее - флюксметры) предназначены для измерений магнитного потока.
Принцип действия флюксметров основан на интегрировании ЭДС самоиндукции, которая наводится в катушке (измерительной катушке, кольцах Гельмгольца и др.), подключенной к флюксметру, при изменении в ней магнитного потока, сцепляющегося с витками катушки. Флюксметры имеют точный интегратор с высокой чувствительностью и низким уровнем дрейфа.
Конструктивно флюксметры выполнены в виде единого электронного блока с фронтальной клавиатурой и LCD дисплеем, которые обеспечивают управление флюксметром и считывание данных. На буквенно-цифровой дисплей выводятся текстовые сообщения для оператора.
Флюксметры могут подключаться к компьютеру через интерфейс RS 232.
Индикация результата измерений возможна по выбору пользователя в веберах (Wb), вольт-секундах (Vs).
Флюксметры выпускаются в двух модификациях - PROGRESS-LZ-820 и PROGRESS-LZ-840, отличающихся метрологическими характеристиками.
Корпус флюксметров изготовлен из металла и окрашивается в цвет, определяемый изготовителем.
Нанесение знака поверки на флюксметры не предусмотрено. Серийный номер в виде буквенно-цифрового обозначения и обозначение модификации нанесены на информационную табличку (шильдик), расположенную на задней панели флюксметра, методом наклейки.
Общий вид флюксметров представлен на рисунке 1. Вид таблички (шильдика) приведен на рисунке 2.
Пломбирование флюксметров не предусмотрено.

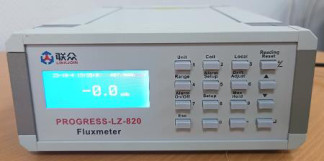

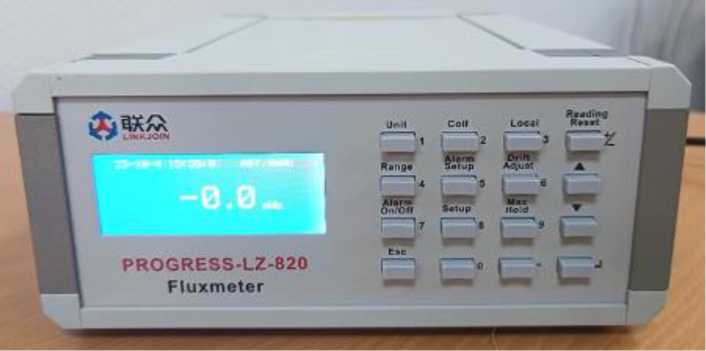

а) PROGRESS-LZ-820

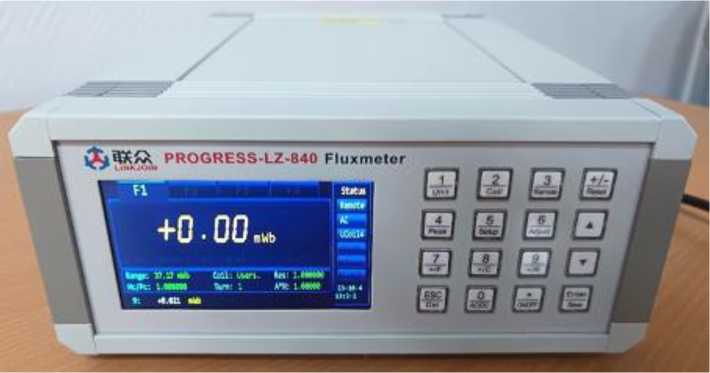

б) PROGRESS-LZ-840
Рисунок 1 - Общий вид флюксметров
Место нанесения серийного номера
Рисунок 2 - Общий вид информационной таблички (шильдика) с обозначением модификации и серийным номером
Программное обеспечение (ПО) флюксметров предназначено для полного управления флюксметрами, начиная с настройки контрастности дисплея, вывода информации о приборе (изготовитель, тип, серийный номер, номер ПО), управления режимами работы и до получения результатов измерения и их передачи на внешнее устройство через порт RS232. ПО флюксметров - встроенное, загружается при изготовлении флюксметров изготовителем. В процессе эксплуатации изменение ПО невозможно.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
аблица 1 - Идентификационные признаки (данные) ПО
| Идентификационные данные (признаки) | Значение для модификации | |
| Идентификационное наименование ПО | PROGRESS-LZ-820 | PROGRESS-LZ-840 |
| Номер версии (идентификационный номер) ПО | не ниже 02020007016-003-008 | не ниже 02019 007 030-005-006 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| PROGRESS-LZ-820 | PROGRESS-LZ-840 | |
| Диапазоны показаний магнитного потока, мВб - в режиме DC - в режиме АС при частоте от 2 Гц до 50 кГц | от 0 до 400 | от 0 до 400 от 0 до 40 |
| Пределы измерений, мВб - в режиме DC - в режиме АС при частоте 50 Гц | 0,4; 4; 40; 400 | 0,4; 4; 40; 400 0,04; 0,4; 4; 40 |
| Диапазоны измерений магнитного потока, мВб - в режиме DC - в режиме АС при частоте 50 Гц | от 0,01 до 100 | от 0,01 до 100 от 0,01 до 40 |
| Пределы допускаемой относительной погрешности измерений магнитного потока в режиме DC, % - в поддиапазоне от 0,01 до 0,4 мВб включ.; - в поддиапазоне св. 0,4 до 4 мВб включ.; - в поддиапазоне св. 4 до 100 мВб | ± (2 + 0,3-(Фпр / Фи - 1)) ± (0,6 + 0,1-СФпр / Фи - 1)) ± (0,5 + 0,05^(Фпр / Фи - 1)) | |
| Пределы допускаемой относительной погрешности измерений магнитного потока в режиме АС при частоте 50 Гц, % | ± (3 + 0,1-(Фпр / Фи -1)) | |
| Дрейф показаний (постоянный ток), Вб/с, не более | ±10- | 10-6 |
| где - верхний предел измерений, мВб. Ф и - значение измеряемой величины, мВб. | ||
Таблица 3 - Основные технические характеристики_____________________________________
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - ширина | 240 |
| - высота | 106 |
| - длина | 345 |
| Масса, кг, не более | 5,5 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 11 |
| - частота переменного тока, Гц | 50 ± 0,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 15 до + 30 |
| - относительная влажность, %, не более | 75 |
наносится на титульный лист руководства пользователя типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Флюксметр | PROGRESS LZ | 1 шт. |
| Руководство пользователя | 1 экз. | |
| Методика поверки | 1 экз. |
приведены в главе 5 «Эксплуатация» документа «Флюксметр PROGRESS-LZ-820. Руководство пользователя»; главе 4 «Эксплуатация» документа «Флюксметр PROGRESS-LZ-840. Руководство пользователя».
ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
Техническая документация HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай.
