| Номер в госреестре | 92752-24 |
| Наименование СИ | Тесламетры |
| Обозначение типа СИ | PROGRESS LZ-680 |
| Изготовитель | HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тесламетры PROGRESS LZ-680 (далее - тесламетры) предназначены для измерений магнитной индукции и напряженности постоянных магнитных полей, среднеквадратических значений магнитной индукции и напряженности переменных магнитных полей.
Принцип действия тесламетров основан на измерении магнитной индукции и напряженности постоянных магнитных полей (режим DC), среднеквадратических значений магнитной индукции и напряженности переменных магнитных полей (режим AC) с помощью первичного измерительного преобразователя Холла.
Конструктивно тесламетры состоят из электронного блока, измерительных зондов двух типов: «поперечный» (с плоской рабочей частью) и «осевой» (с цилиндрической рабочей частью). Фронтальная клавиатура и LCD дисплей обеспечивают управление тесламетром и считывание данных. На буквенно-цифровой дисплей выводятся текстовые сообщения для оператора. Тесламетры могут работать автономно или быть подключены к ПК через USB.
Корпус тесламетра выполнен из металла с пластиковыми вставками и окрашен в цвет, определяемый изготовителем. Каждый измерительный зонд помещен в прозрачный корпус, защищающий от механических повреждений.
Индикация результатов измерений производится в единицах:
- магнитной индукции: мТл (Тл), Гс (кГс);
- напряженности магнитного поля: кА/м (МА/м), Э (кЭ).
Нанесение знака поверки на тесламетры не предусмотрено. Серийный номер в виде буквенно-цифрового обозначения, обеспечивающий идентификацию тесламетра, наносится на верхнюю сторону корпуса тесламетра в виде наклейки. На прозрачный корпус каждого измерительного зонда в виде буквенно-цифрового обозначения нанесен серийный номер в виде наклейки.
Общий вид тесламетров с указанием места нанесения серийного номера представлен на рисунке 1, измерительных зондов с преобразователями Холла - на рисунке 2.
Пломбирование тесламетров не предусмотрено.
(а)
(б)
Рисунок 1 - Общий вид тесламетров с зондами

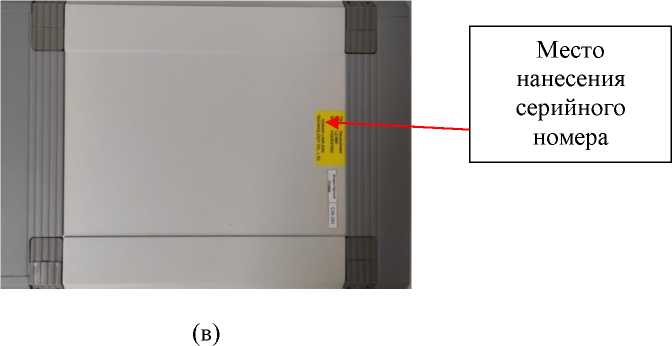

(а - вид спереди, б - вид сзади, в - место нанесения серийного номера)

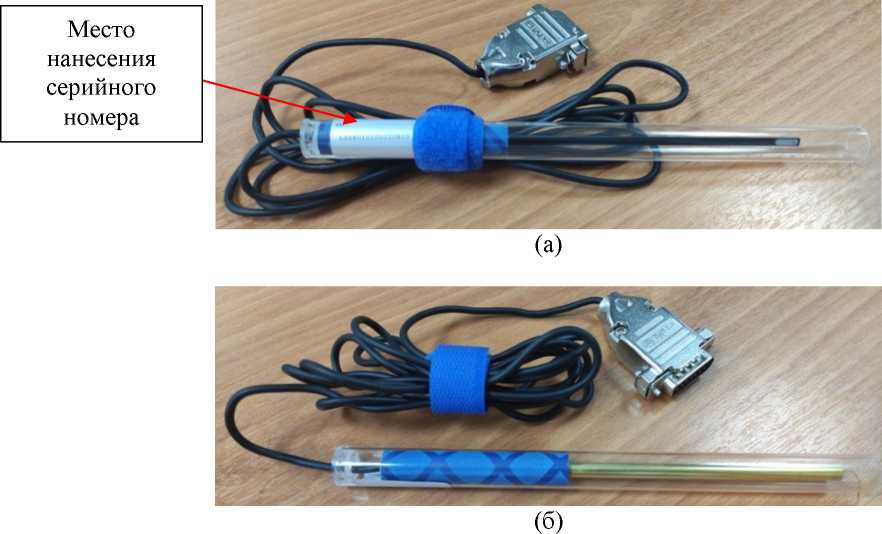

Рисунок 2 - Общий вид измерительных зондов (а - поперечный, б - осевой)
Программное обеспечение (ПО) тесламетра предназначено для управления режимами работы, выбора основных настроек, и отображения результатов на дисплее.
ПО тесламетров - встроенное, загружается при изготовлении тесламетров изготовителем. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО) | не ниже V2.2 |
| Цифровой идентификатор ПО | _ |
Метрологические и технические характеристики средства измерений
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний: - магнитной индукции постоянного магнитного поля, мТл - магнитной индукции переменного магнитного поля, мТл - напряженности постоянного магнитного поля, кА/м - напряженности переменного магнитного поля, кА/м | от 0 до 3000 от 0 до 300 от 0 до 2400 от 0 до 240 |
| Диапазон измерений магнитной индукции постоянного магнитного поля (режим DC), мТл: - измерительный зонд «поперечный» - измерительный зонд «осевой» | от 1 до 2500 от 1 до 200 |
| Диапазон измерений среднеквадратических значений магнитной индукции переменного магнитного поля (режим AC), мТл | от 1 до 200 |
| Диапазон измерений напряженности постоянного магнитного поля (режим DC), кА/м - измерительный зонд «поперечный» - измерительный зонд «осевой» | от 0,8 до 2000 от 0,8 до 160 |
| Диапазон измерений напряженности переменного магнитного поля (режим АС), кА/м | от 0,8 до 160 |
| Пределы допускаемой относительной погрешности измерений магнитной индукции и напряженности постоянного магнитного поля, %: - в поддиапазоне от 1 до 50 мТл включ.; от 0,8 до 40 кА/м включ.; - в поддиапазоне св. 50 до 2500 мТл; св. 40 до 2000 кА/м | ± (3+0,05-(Вп/Ви-1)) ± 2,0 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений магнитной индукции и напряженности переменного магнитного поля, % | ± (5+0,4-(Вп/Ви-1)) |
| где Вп - верхний предел измерений, мТл (кА/м); Ви - значение измеряемой величины, мТл (кА/м) | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Пределы измерений магнитной индукции постоянного магнитного поля, мТл | 300; 3000 |
| Пределы измерений магнитной индукции переменного магнитного поля, мТл | 30; 300 |
| Пределы измерений напряженности постоянного магнитного поля, кА/м | 240;2400 |
| Пределы измерений напряженности переменного магнитного поля, кА/м | 24;240 |
| Габаритные размеры электронного блока, мм, не более - длина - ширина - высота | 335 240 105 |
| Масса электронного блока, кг, не более | 5,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от + 15 до + 25 75 |
| Параметры электрического питания: - напряжение, В - частота, Гц | 220±11 50±0,5 |
наносится на титульный лист руководства пользователя типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тесламетр в составе: | PROGRESS LZ-680 | 1 шт. |
| - электронный блок | _ | 1 шт. |
| - измерительный зонд («поперечный») | _ | 1 шт. |
| - измерительный зонд («осевой»)* | _ | 1 шт. |
| Руководство пользователя | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| * - поставляется по требованию заказчика | ||
приведены в разделе 2 «Работа» документа «Тесламетр PROGRESS-LZ-680. Руководство пользователя».
ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
Техническая документация HUNAN LINKJOIN TECHNOLOGY CO., LTD.
