Измерители параметров электробезопасности Bender, 92753-24

Измерители параметров электробезопасности Bender (далее - измерители) предназначены для измерений напряжения и силы переменного тока, измерений тока утечки, измерений электрического сопротивления изоляции, электрического сопротивления.
Карточка СИ
Номер в госреестре 92753-24
Наименование СИ Измерители параметров электробезопасности
Обозначение типа СИ Bender
Изготовитель Bender GmbH & Co. KG, Германия
Год регистрации 2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители параметров электробезопасности Bender (далее - измерители) предназначены для измерений напряжения и силы переменного тока, измерений тока утечки, измерений электрического сопротивления изоляции, электрического сопротивления.

Описание

Принцип работы измерителей основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (далее - АЦП), с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображением результатов на жидкокристаллическом дисплее.

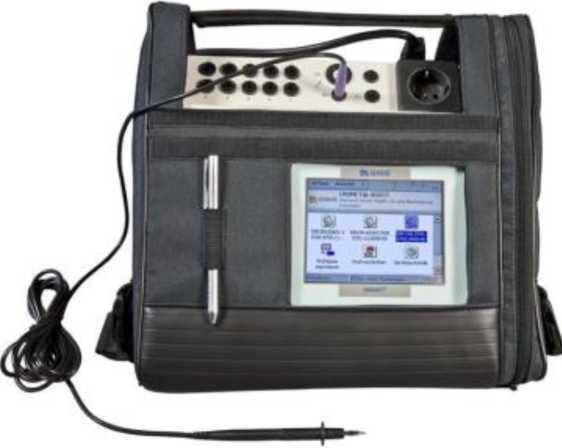

Конструктивно измерители выполнены в пластиковом корпусе и помещены в защитный тканевый чехол, представляют собой портативные электроизмерительные приборы, предназначенные для контроля электрической безопасности медицинских приборов и оборудования.

На лицевой панели измерителей расположены: жидкокристаллический дисплей, измерительные гнезда. На верхней боковой панели измерителей расположены: разъем напряжения питания, разъемы интерфейсов связи, тумблер включения.

К измерителям данного типа относятся измерители параметров электробезопасности Bender с серийными номерами 1606513705, 1605511355.

Серийный номер нанесен на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на измерители не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.

Место нанесения

знака утверждения типа

Место нанесения серийного номера

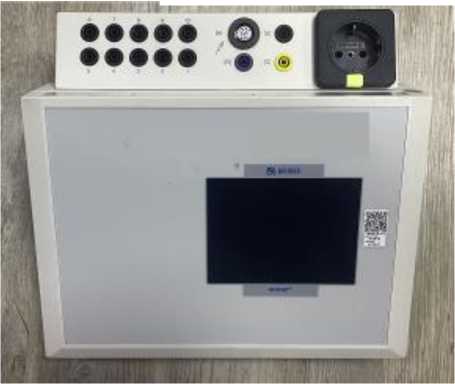

Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) измерителей является встроенным.

Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики измерителей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО измерителей приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

_

Номер версии (идентификационный номер ПО)

4.2.0

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений воспроизведенных значений напряжения переменного тока при частоте 50 Гц, В

от 90 до 264

Пределы допускаемой абсолютной погрешности измерений воспроизведенных значений напряжения переменного тока при частоте 50 Гц, В

±(0,025^Хи + 3)

Диапазоны измерений силы переменного тока на нагрузке при частоте 50 Гц, А

от 0,005 до 16,000

Пределы допускаемой абсолютной погрешности измерений силы переменного тока на нагрузке при частоте 50 Гц, А

±(0,025^Хи + 0,003)

Диапазон измерений электрического сопротивления изоляции, МОм

от 0,01 до 199,99

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления изоляции, МОм

±(0,05^Хи + 0,02)

Диапазон измерений электрического сопротивления переменному току, Ом

от 0,001 до 29,999

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления переменному току, Ом: - в диапазоне от 0,001 до 1,000 Ом

- в диапазоне от 1,001 до 29,999 Ом

±(0,025^Хи + 0,005) ±(0,05^Хи + 0,005)

Диапазоны измерений силы переменного тока при частоте 50 Гц (тока утечки), мА

от 0,001 до 19,999

Пределы допускаемой абсолютной погрешности измерений силы переменного тока при частоте 50 Гц (тока утечки), мА:

- в диапазоне от 0,001 до 10,000 мА

- в диапазоне от 10,001 до 19,999 мА

±(0,05^Хи + 0,005) ±(0,1-Хи + 0,005)

Примечание - Хи - измеренное значение измеряемой физической величины.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- номинальное напряжение переменного тока, В

- номинальная частота переменного тока, Гц

230

50

Потребляемая мощность, В^А, не более

80

Габаритные размеры (высотахдлинахширина), мм, не более

124х272х168

Масса, кг, не более

3,5

Рабочие условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

от +10 до +30 от 30 до 80

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку измерителя любым технологическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель параметров электробезопасности

Bender

1 шт.

Руководство по эксплуатации

_

1 экз.

Сведения о методах измерений

приведены в разделе 6 «Испытание и измерение» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
