| Номер в госреестре | 92754-24 |
| Наименование СИ | Система измерений параметров технологического оборудования 373ИК61 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московская обл., г. Королев |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений параметров технологического оборудования 373ИК61 (далее -система) предназначена для измерений напряжения постоянного и переменного тока, силы постоянного тока, относительного напряжения, заряда, а также для регистрации, контроля и отображения результатов измерений и расчётных величин.
Конструктивно система выполнена в виде совокупности компонентов (шкафов, комплексов, модулей, блоков), каждый из которых выполняет одну из функций, предусмотренных процессом измерений. Компоненты системы расположены в комплексах сбора информации, измерений и регистрации и комплексе обработки информации и управления.
Принцип действия системы основан на приёме от первичных преобразователей (ПП), не входящих в ее состав, сигналов о значениях измеряемых (контролируемых) параметров, их преобразовании (при необходимости) в унифицированные сигналы, преобразовании этих сигналов в цифровой код, передаче преобразованных сигналов посредством сети Ehternet на рабочие станции обработки информации и отображения измеряемых (контролируемых) параметров в виде цифровых значений физических величин измеряемых параметров в единицах измерения.
Комплекс сбора информации предназначен для коммутации выходных сигналов ПП на входы измерительных каналов (ИК) системы и состоит из шкафов соединительных ШС. Выходные сигналы ПП виброускорения коммутируются непосредственно на входы усилителей заряда МР-07.
Комплекс измерений и регистрации (КИР) состоит из шкафов коммутационных измерительных ШКИ, в которых установлены блоки взрывозащиты МЕ-900 с модулями взрывозащиты МЕ-903, МЕ-905, комплексы измерительные малогабаритные MIC-1150 с измерительными модулями MS-142P, MS-304P, комплексы измерений температур MIC-140 и шкафа приборного измерительного, в котором установлен комплекс измерительный магистрально-модульный MIC-236 с измерительными модулями MR-202, блоки взрывозащиты МЕ-900 с модулями взрывозащиты МЕ-903, МЕ-905, модуль синхронизации МЕ-020/220, источник бесперебойного питания. В комплекс КИР входят комплект кабелей и комплект ЗИП. Блоки взрывозащиты МЕ-900 обеспечивают уровень и вид взрывозащиты [Exia] IIC.
Комплекс обработки информации и управления (КОИ) состоит из двух рабочих станций оператора, установленных в пультовой секции.
Соединение аппаратуры между комплексами КИР и КОИ обеспечивается оптоволоконной линией связи.
Функционально в состав системы входят измерительные каналы (ИК):
- ИК напряжения постоянного тока, соответствующего значениям абсолютного статического давления газообразных сред;
- ИК относительного напряжения, соответствующего значениям абсолютного давления газообразных сред;
- ИК напряжения переменного тока, соответствующего значениям акустического давления;
- ИК напряжения постоянного тока, соответствующего значениям температуры поверхности;
- ИК напряжения постоянного тока, соответствующего значениям температуры газа;
- ИК заряда, соответствующего значениям виброускорения;
- ИК напряжения постоянного тока, соответствующего значениям линейного ускорения.
Общий вид пультовой секции приведен на рисунке 1.
Общий вид шкафа приборного измерительного с маркировкой системы, местом нанесения знака утверждения типа и знака поверки приведен на рисунках 2, 3. Общий вид шкафа соединительного ШС приведен на рисунках 4, 5. Общий вид шкафа коммутационного измерительного ШКИ приведен на рисунках 6, 7. Общий вид остальных составных частей системы приведен на рисунках 8 - 11.
Заводской номер в формате трех арабских цифр нанесен на наклейку с заводским знаком методом печати на специальном принтере с ламинированием и расположен в верхней части передней панели шкафа приборного измерительного (рисунок 2).
Содержание заводского знака включает логотип предприятия-изготовителя, наименование, обозначение, заводской номер и год выпуска системы; например, «Система измерений технологических параметров 373ИК61, заводской № 001, год выпуска 2020» (рисунок 12).
Защита от несанкционированного доступа к системе обеспечивается запиранием встроенными замками дверей с передней и задней стороны шкафа приборного (рисунок 13) и запиранием на замок входных дверей помещений, где установлены компоненты системы.

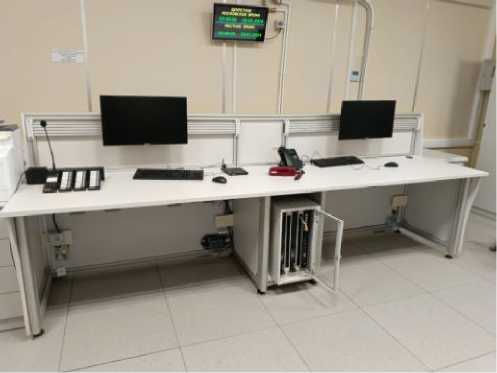

Рисунок 1 - Пультовая секция. Вид общий
М ее го на несе н и я знл ка у г нерж; ie н 11 я типа и знака поверки
Рисунок 2 - Шкаф приборный измерительный. Вид общий вид (дверь закрыта)

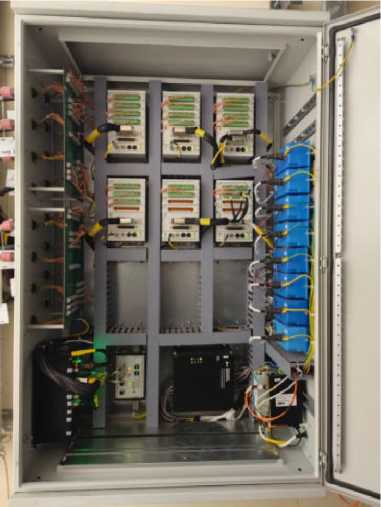

Рисунок 3 - Шкаф приборный измерительный. Вид общий вид (дверь открыта)
Рисунок 4 - Шкаф соединительный ШС. Вид общий (дверь закрыта)

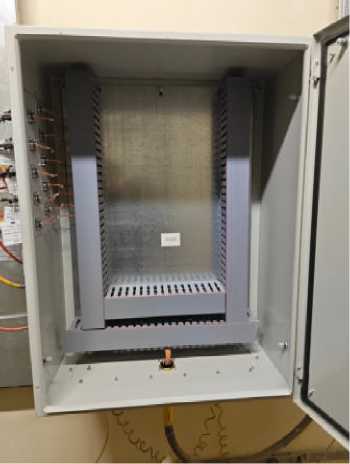

Рисунок 5 - Шкаф соединительный ШС. Вид общий (дверь открыта)

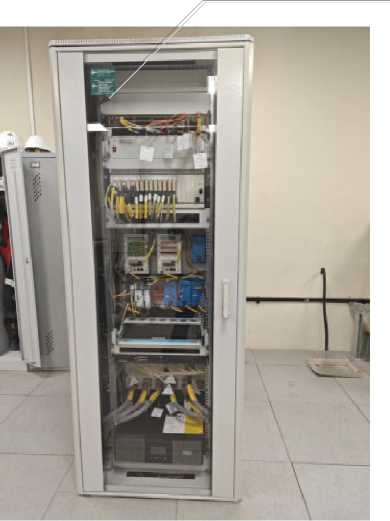

Рисунок 6 - Шкаф коммутационный измерительный ШКИ.
Вид общий (дверь закрыта)

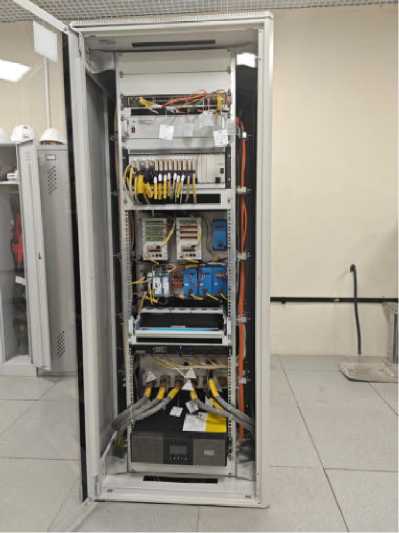

Рисунок 7 - Шкаф коммутационный измерительный ШКИ.
Вид общий (дверь открыта)

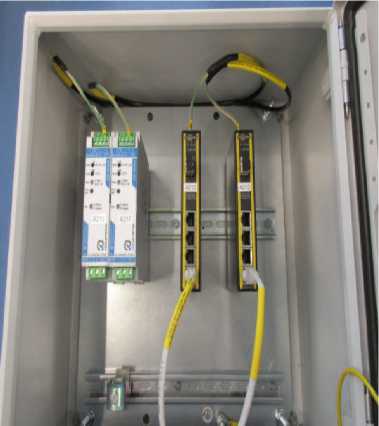

Рисунок 8 - Шкаф коммутационный оптический ШКО. Вид общий (дверь открыта)
Рисунок 9 - Рабочая станция оператора. Вид общий

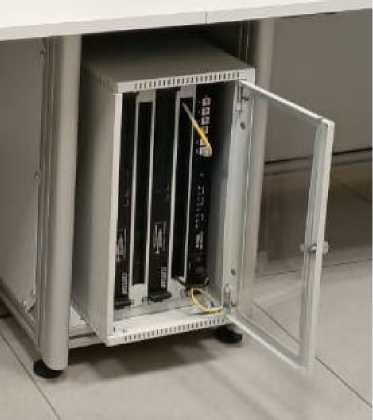

Рисунок 10 - Блок коммутации испытательных сигналов. Вид общий (дверь закрыта)
Рисунок 11 - Блок коммутации испытательных сигналов. Вид общий (дверь открыта)
Рисунок 12 - Маркировка системы
Рисунок 13 - Вид замка двери шкафа приборного измерительного
Программное обеспечение (ПО) включает общее и функциональное ПО.
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
Функциональное ПО представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные функционального ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
Метрологические характеристики (МХ) системы приведены в таблице 2.
Таблица 2 - метрологические характеристики системы
| Наименование характеристики | Значение |
| ИК напряжения постоянного тока, соответствующего значениям абсолютного статического давления газообразных сред | |
| Диапазон измерений напряжения постоянного тока, (соответствующий диапазону значений абсолютного статического давления в диапазоне преобразований ПП типа DMP 331-2501 от 0 до 250 кПа), В | от 0 до 10 |
| Пределы допускаемой приведенной к верхнему пределу измерений (к ВП) погрешности измерений напряжения постоянного тока, % | ±1,5 |
| Количество ИК (Параметры ДС-17, ДС-18, ДС-34, ДС-36, ДС-37, ДС-39, ДС-40, ДС-41, ДС-44, ДС-53, ДС-54А, ДС-55А, ДС-68, ДС-68А, ДС-68Б, ДС-70, ДС-71, ДС-71А, ДС-73, ДС-73А) | 20 |
| Диапазон измерений напряжения постоянного тока, (соответствующий диапазону значений абсолютного статического давления в диапазоне преобразований ПП типа DMP 331-2502 от 0 до 2,5 МПа), В | от 0 до 10 |
| Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % | ±1,5 |
| Количество ИК (Параметры ДС1, ДС2, ДС-3, ДС-4, ДС-27, ДС-27А, ДС-28, ДС-29, ДС-29А, ДС-30, ДС-31, ДС-32) | 12 |
| Диапазон измерений напряжения постоянного тока (соответствующий диапазону значений абсолютного статического давления в диапазоне преобразований ПП типа DMP 331-4001 от 0 до 0,4 МПа), В | от 0 до 10 |
| Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % | ±1,5 |
| Количество ИК (Параметры ДС5, ДС6, ДС-9, ДС-10, ДС-10А, ДС-12, ДС-12А, ДС-12Б, ДС-13, ДС-14, ДС-15, ДС-16, ДС-16А, ДС-19, ДС-21, ДС-33, ДС-38, ДС-35, ДС-49, ДС-50, ДС-51, ДС-53А, ДС-53Б, ДС-54, ДС-54Б, ДС-55, ДС-56, ДС-57, ДС-58, ДС-66, ДС-66А, ДС-66Б, ДС-66В, ДС-67, ДС-67А, ДС-67Б, ДС-67В) | 37 |
| ИК относительного напряжения, соответствующего значениям абсолютного давления газообразных сред | |
| Диапазон измерений относительного напряжения (соответствующий диапазону значений абсолютного давления в диапазоне преобразований ПП типа ДАВ 068-03 от 0 до 250 кПа), мВ/В | от 0 до 1,35 |
| Пределы допускаемой приведенной к ВП погрешности измерений относительного напряжения, % | ±1,5 |
| Количество ИК (Параметры УВД-5, УВД-6, УВД-9, УВД-10, УВД12, УВД-13, УВД-14, УВД-15, УВД-16, УВД-18, УВД-19, УВД-54, УВД-55) | 13 |
| Диапазон измерений относительного напряжения (соответствующий диапазону значений абсолютного давления в диапазоне преобразований ПП типа ДАВ 068-04 от 0 до 0,5 МПа), мВ/В | от 0 до 1,35 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к ВП погрешности измерений относительного напряжения, % | ±1,5 |
| Количество ИК (Параметры УВД-27, УВД-27А, УВД-28, УВД-29, УВД-29А, УВД-30, УВД-31, УВД-40, УВД-50, УВД-53) | 10 |
| ИК напряжения переменного тока, соответствующего значениям акустического давления | |
| Диапазон измерений напряжения переменного тока (соответствующий диапазону значений акустического давления от 35,56 до 35480 Па (от 125 до 185 дБ) на частоте 1000 Гц в диапазоне преобразований ПП типа ДХС-514-02), В | от 0,004 до 3,912 |
| Пределы допускаемой приведенной к ВП погрешности измерений напряжения переменного тока, % | ±1,5 |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот от 32 до 8000 Гц, дБ | ±0,015 |
| Количество ИК (Параметры ПД-1, ПД-2, ПД-3, ПД-4, ПД-5, ПД-6, ПД-9, ПД-10, ПД-12, ПД-13, ПД-14, ПД-15, ПД-16, ПД-18, ПД-19, ПД-40, ПД-50, ПД-53, ПД-66А, ПД-66Б, ПД-67А, ПД-67Б, ПД-69, ПД-69А, ПД-72, ПД-72А) | 26 |
| ИК напряжения постоянного тока, соответствующего значениям температуры поверхности | |
| Диапазон измерений напряжения постоянного тока (соответствующий диапазону значений температуры поверхности конструкции в диапазоне преобразований ПП типа ТХА (K) от 0 °С до 1100 °С), мВ | от 0 до 45,12 |
| Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % | ±1,5 |
| Количество ИК (Параметры ТП1-1, ТП1-2, ТП1-3, ТП1-4, ТП1-5, ТП1-6, ТП1-9, ТП1-10А, ТП1-33, ТП1-34, ТП1-12, ТП1-13, ТП1-14, ТП1-15, ТП1-16А, ТП1-17, ТП1-18, ТП1-19, ТП1-21, ТП1-27, ТП1-27А, ТП1-28, ТП1-29, ТП1-29А, ТП1-30, ТП1-31, ТП1-32, ТП1-36, ТП1-37, ТП1-38, ТП1-39, ТП1-35, ТП1-40, ТП1-49, ТП1-50, ТП1-51, ТП1-53, ТП1-53А, ТП1-53Б, ТП1-54, ТП1-54Б, ТП1-55, ТП1-56, ТП1-57, ТП1-66, ТП1-66А, ТП1-67, ТП1-67А, ТП1-58, ТП1-66Б, ТП1-66В, ТП1-67Б, ТП1-67В) | 53 |
| Диапазон измерений напряжения постоянного тока (соответствующий диапазону значений температуры поверхности конструкции в диапазоне преобразований ПП типа ТХК (L) от 0 °С до 600 °С), мВ | от 0 до 49,11 |
| Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % | ±1,5 |
| Количество ИК (Параметры ТП2-1, ТП2-2, ТП2-3, ТП2-4, ТП2-5, ТП2-6, ТП2-9, ТП2-10А, ТП2-33, ТП2-34, ТП2-12, ТП2-13, ТП2-14, ТП2-15, ТП2-16А, ТП2-17, ТП2-18, ТП2-19, ТП2-21, ТП2-27, ТП2-27А, ТП2-28, ТП2-29, ТП2-29А, ТП2-30, ТП2-31, ТП2-32, ТП2-36, ТП2-37, ТП2-38, ТП2-39, ТП2-35, ТП2-40, ТП2-49, ТП2-50, ТП2-51, ТП2-53, ТП2-53А, ТП2-53Б, ТП2-54, ТП2-54Б, ТП2-55,ТП2-56, ТП2-57, ТП2-66, ТП2-66А, ТП2-67, ТП2-67А, ТП2-58, ТП2-66Б, ТП2-66ВТП2-67Б, ТП2-67В) | 53 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| ИК напряжения постоянного тока, соответствующего значениям температуры газа | |
| Диапазон измерений напряжения постоянного тока, (соответствующий диапазону значений температуры газообразных сред в диапазоне преобразований ПП типа ТВР (А-1) от 600 °С до 1800 °С), мВ | от 9,61 до 27,0 |
| Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % | ±1,5 |
| Количество ИК (Параметры ТГ1-33, ТГ1-34, ТГ1-16А, ТГ1-17, ТГ1-21, ТГ1-27, ТГ1-27А, ТГ1-28, ТГ1-29, ТГ1-29А, ТГ1-30, ТГ1-31, ТГ1-32, ТГ1-36, ТГ1-37, ТГ1-38, ТГ1-39, ТГ1-35, ТГ1-40, ТГ1-49, ТГ1-51, ТГ1-53А, ТГ1-53Б, ТГ1-54, ТГ1-54Б, ТГ1-55, ТГ1-68, ТГ1-68А, ТГ1-70, ТГ1-71, ТГ1-73, ТГ1-68Б, ТГ1-71А, ТГ1-73А, ТГ2-33, ТГ2-34, ТГ2-16А, ТГ2-17, ТГ2-21, ТГ2-27, ТГ2-27А, ТГ2-28, ТГ2-29, ТГ2-29А, ТГ2-30, ТГ2-31, ТГ2-32, ТГ2-36, ТГ2-37, ТГ2-38, ТГ2-39, ТГ2-35, ТГ2-40, ТГ2-49, ТГ2-51, ТГ2-53А, ТГ2-53Б, ТГ2-54, ТГ2-54Б, ТГ2-55, ТГ2-56, ТГ2-57, ТГ2-66, ТГ2-66А, ТГ2-67, ТГ2-67А, ТГ2-58, ТГ2-66Б, ТГ2-66В, ТГ2-67Б, ТГ2-67В) | 71 |
| ИК заряда, соответствующего значениям виброускорения | |
| Диапазон измерений заряда (соответствующий диапазону значений виброускорения в диапазоне преобразований ПП типа АНС-114-04 от 0 до 120 м/с2), пКл | от 0 до 7200 |
| Пределы допускаемой приведенной к ВП погрешности измерений величины заряда, % | ±1,5 |
| Количество ИК (Параметры: ВВУ118С, ВВУ119С, ГВУ119П, ВВУ123С, ВВУ123П, ГВУ123С, ВВУ134С, ВВУ145С, ВВУ145П, ГВУ145С, ВВУ157С, ГВУ157С) | 12 |
| ИК напряжения постоянного тока, соответствующего значениям линейного ускорения | |
| Диапазон измерений напряжения постоянного тока, (соответствующий диапазону значений линейных ускорений в диапазоне преобразований ПП типа АЛЕ 049-02 от -22 до +22 м/с2), В | от 0 до 6,0 |
| Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, % | ±1,5 |
| Количество ИК (Параметры ВЛУ118, ВЛУ119, ВЛУ123, ВЛУ134, ВЛУ145, ВЛУ157) | 6 |
Основные технические характеристики системы приведены в таблице 3.
Таблица 3 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| Напряжение питания сети переменного тока, частотой 50 ± 1 Гц, В | от 207 до 253 |
| Потребляемая мощность, В^А, не более | 1200 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 87 до 107 |
| Габаритные размеры (ширина x высота x глубина), мм, не более: | |
| - шкаф соединительный ШС1 БЛИЖ.408320.136.154 | 620x850x320 |
| - шкаф соединительный ШС2 БЛИЖ.408320.136.155 | 620x850x320 |
| - шкаф соединительный ШС3 БЛИЖ.408320.136.156 | 620x850x320 |
| - шкаф коммутационный измерительный ШКИ1 БЛИЖ.423819.004.001 | 850x1250x420 |
| - шкаф коммутационный измерительный ШКИ2 БЛИЖ.423819.004.002 | 850x1250x420 |
| - шкаф коммутационный измерительный ШКИ3 БЛИЖ.423819.004.003 | 850x1250x420 |
| - шкаф коммутационный измерительный ШКИ4 БЛИЖ.423819.004.004 | 850x1250x420 |
| - шкаф коммутационный измерительный ТТТКИ5 БЛИЖ.423819.004.005 | 850x1250x420 |
| - шкаф коммутационный измерительный ШКИ6 БЛИЖ.423819.004.006 | 850x1250x420 |
| - шкаф приборный измерительный БЛИЖ.423819.004.007 | 820x2050x820 |
| - шкаф коммутации оптический БЛИЖ.408320.136.153-01 | 380x430x220 |
| - рабочая станция оператора БЛИЖ.401350.014.136 | 500x90x400 |
| - блок коммутации испытательных сигналов БЛИЖ.403530.004.004 | 250х60х400 |
| Суммарная масса системы, кг, не более | 900 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю дверь шкафа приборного измерительного.
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Обозначение | Наименование | Кол-во, шт./экз. | Примечание |
| БЛИЖ.401201.100.727 | Система измерения параметров технологического оборудования 373ИК61 в составе: | 1 | |
| БЛИЖ.401201.011.727 | Комплект сбора информации в составе: | 1 | |
| БЛИЖ.408320.136.154- БЛИЖ.408320.136.156 | Шкаф соединительный ШС | 3 | |
| БЛИЖ.402240.021.002 | Комплект блоков преобразователей измерительных | 73 | |
| БЛИЖ.401201.012.727 | Комплекс измерений и регистрации в составе: | 1 | |
| БЛИЖ.423819.004.001- БЛИЖ.423819.004.006 | Шкаф коммутационный измерительный ШКИ в составе: | 6 | |
| БЛИЖ.424250.020.001 | Модуль синхронизации МЕ-020 | 1 | |
| БЛИЖ.421726.900.001 | Блок взрывозащиты МЕ-900 с модулями МЕ-903, МЕ-905 | 34 | |
| БЛИЖ. 42 2213.115.001 | Комплекс измерительный малогабаритный MIC-1150 с модулями MS-202P, MS-304P | 6 | |
| БЛИЖ.422212.140.001 | Комплексы измерений температур MIC-140-48 | 6 | |
| БЛИЖ.422212.236.001 | Комплекс измерительный магистральномодульный MIC-236 с измерительными модулями MR-202 | 1 | |
| БЛИЖ.423819.004.007 | Шкаф приборный измерительный | 1 | |
| БЛИЖ.424250.005.007 | Усилитель заряда МР-07 | 6 | |
| БЛИЖ.401201.013.727 | Комплекс обработки информации и управления в составе: | 1 | |
| БЛИЖ.401350.014.136 | Рабочая станция оператора | 2 | |
| БЛИЖ.408320.136.153-01 | Шкаф коммутации оптический ШКО | 1 | |
| БЛИЖ.402490.018.248 | Комплект кабелей | 1 | |
| БЛИЖ.402490.015.046 | Комплект ЗИП | 1 | |
| БЛИЖ.401200.100.727 РЭ | Руководство по эксплуатации | 1 | |
| БЛИЖ.401200.100.727 ФО | Формуляр | 1 |
приведены в разделе «Проведение измерений» Руководства по эксплуатации
БЛИЖ.401200.100.727 РЭ.
ГОСТ Р 8.596-2002. Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Росстандарта от 28 июля 2023 г № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц».
