| Номер в госреестре | 92756-24 |
| Наименование СИ | Модули аналогового ввода/вывода |
| Обозначение типа СИ | МАВ |
| Изготовитель | Публичное акционерное общество "Институт электронных управляющих машин им. И.С. Брука" (ПАО "ИНЭУМ им. И.С. Брука"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналогового ввода/вывода МАВ (далее - модули) предназначены для измерений сигналов напряжения постоянного тока, силы постоянного тока, температуры, поступающих от первичных преобразователей, и воспроизведения сигналов напряжения постоянного тока, силы постоянного тока.
Модули представляют собой печатную плату, устанавливаемую в контроллер промышленный программируемый ПЛК-Эльбрус (далее - ПЛК-Эльбрус). На модуле имеются разъёмы для подключения к нему источников измеряемых сигналов, а также для подключения самого модуля к ПЛК-Эльбрус. Метрологически значимая часть модуля защищена металлической крышкой.
Принцип действия модулей основан на измерении входных сигналов от первичных преобразователей и аналогово-цифровом преобразовании результатов измерений. Полученный цифровой сигнал впоследствии передается в ПЛК-Эльбрус для отображения результатов измерений, их последующей обработки и (или) преобразования в выходной унифицированный сигнал напряжения постоянного тока и силы постоянного тока.
К данному типу модулей относятся шесть модификаций, отличающиеся конструкцией и метрологическими характеристиками:
- МАВ17 и МАВ17-32 - модули ввода, предназначенные для измерений напряжения постоянного тока и силы постоянного тока, отличаются количеством измерительных каналов;
- МАВ17-ТП - модуль ввода, предназначенный для измерений напряжения постоянного тока и сигналов, поступающих от преобразователей термоэлектрических;
- МАВ17-ТС - модуль ввода, предназначенный для измерений сигналов, поступающих от термопреобразователей сопротивления;
- MAB17-HART - модуль ввода, предназначенный для измерений силы постоянного тока;
- МАВыв17 - модуль вывода, предназначенный для воспроизведения напряжения постоянного тока и силы постоянного тока.
Нанесение знака поверки на модули не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на индивидуальной этикетке в месте, указанном на рисунках 1 - 3.

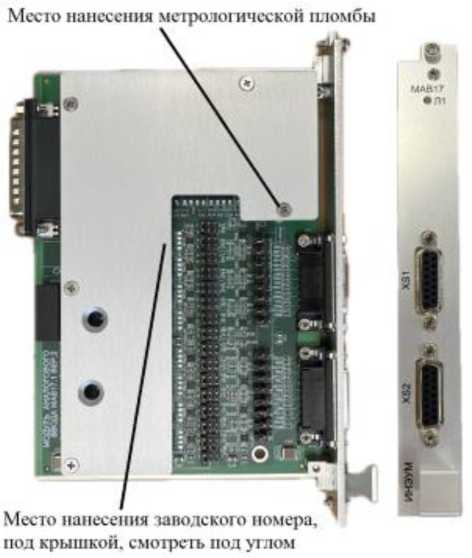

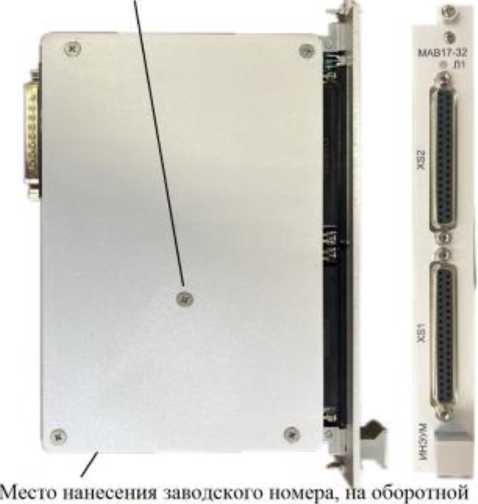

Рисунок 1 - Общий вид модулей МАВ17 (слева) и МАВ17-32 (справа)
Место нанесения метрологической пломбы
стороне печатной платы

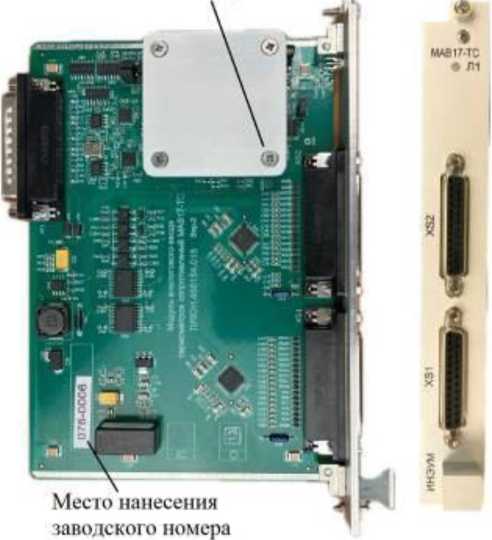

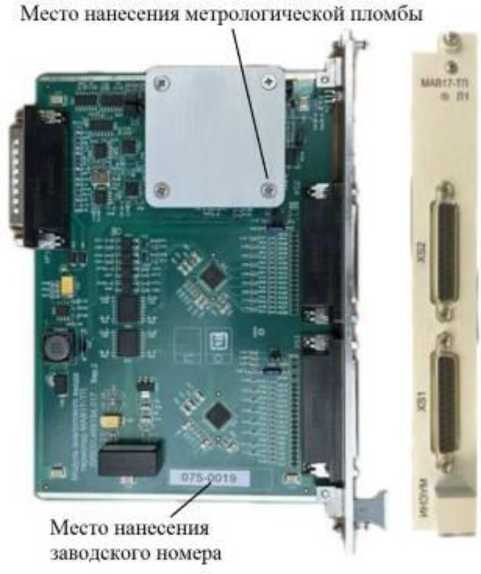

Рисунок 2 - Общий вид модулей МАВ17-ТП (слева) и МАВ17-ТС (справа)
Место нанесения метрологической пломбы
Место нанесения метрологической пломбы

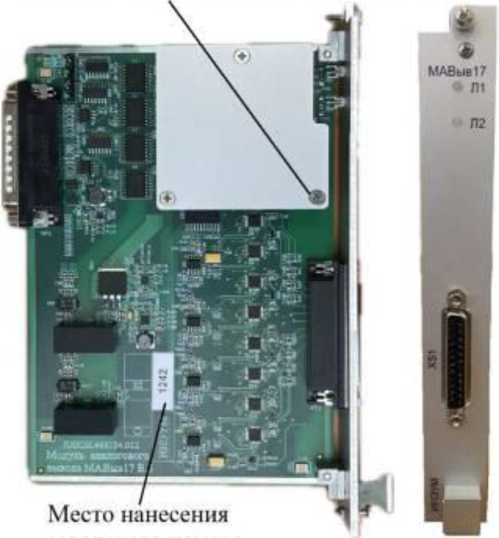

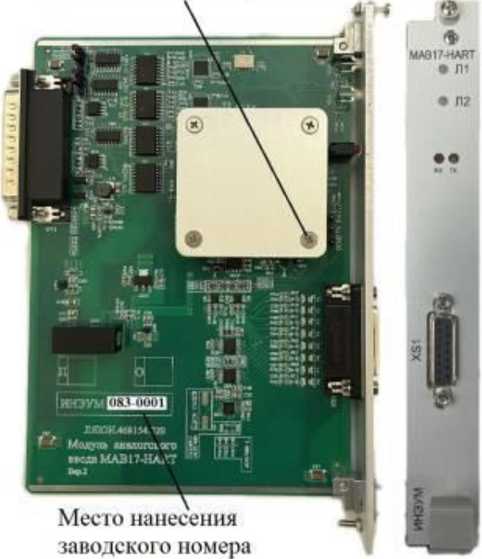

Рисунок 3 - Общий вид модулей MAB17-HART (слева) и МАВыв17 (справа)
Место нанесения метрологической пломбы
заводского номера
Модули аналогового ввода/вывода МАВ имеют метрологическую пломбу, нанесенную на винт крепления крышки.
Модули имеют встроенное программное обеспечение (ПО), предназначенное для обеспечения их функционирования, которое служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Встроенное программное обеспечение (ПО) устанавливается при изготовлении модулей. Доступ к интерфейсу для обновления или переустановки ПО ограничивается металлической крышкой с нанесенной на нее метрологической пломбой.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения модулей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО МАВ17 (имеет 2 ПО) МАВ17-ТП, МАВ17-ТС, МАВ17-32 MAB17-HART МАВыв17 | ЛЯЮИ.00669-01; ЛЯЮИ.00630-01 ЛЯЮИ.00733-01 ТЕГР.00017-01 ЛЯЮИ.00631-01 |
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО МАВ17 - ЛЯЮИ.00669-01 - ЛЯЮИ.00630-01 МАВ17-ТП, МАВ17-ТС, МАВ17-32 MAB17-HART МАВыв17 | не ниже 1.23 не ниже 1.18 не ниже 1.9 не ниже 1.4 не ниже 1.4 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ |
Метрологические и технические характеристики модулей приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Модификация | Наименование характеристики | Значение |
| МАВ17 | Диапазон измерений напряжения постоянного тока, В | от 0 до 5 от 0 до 10 |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 | |
| Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока, % | ±0,1 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10 °C, % | ±0,05 | |
| МАВ17-ТП | Диапазон измерений температуры преобразователями термоэлектрическими по ГОСТ 8.585-2001,°С: - тип B - тип J - тип K - тип N - тип E - типы S и R - тип Т - тип L | от +400 до +1820 от -210 до +1200 от -200 до +1372 от -200 до +1300 от -200 до +1000 от 0 до +1768 от -250 до +400 от -50 до +800 |
| Диапазон измерений напряжения постоянного тока, В | от -0,05 до +1,25 | |
| Диапазон измерений температуры свободных концов термопреобразователями сопротивления по ГОСТ 66512009, °C: - Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000 - 50М, 100М, 1000М (a=0,00428 °C-1) | от -200 до +850 от -180 до +200 | |
| Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, температуры, % | ±0,1 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений напряжения постоянного тока, температуры при отклонении температуры эксплуатации от нормальной на каждые 10 °C, % | ±0,05 |
| Модификация | Наименование характеристики | Значение |
| МАВ17-ТС | Диапазон измерений температуры термопреобразователями сопротивления по ГОСТ 6651-2009, °С: - Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000,10П, 50П, 100П, 200П, 500П, 1000П - 50М, 100М, 1000М (a=0,00428 °C-1) - 50М, 100М (a=0,00426 °C-1) | от -200 до +850 от -180 до +200 от -50 до +180 |
| Пределы допускаемой основной приведенной погрешности измерений температуры, % | ±0,1 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений температуры при отклонении температуры эксплуатации от нормальной на каждые 10 °C, % | ±0,05 | |
| МАВ17-32 | Диапазон измерений напряжения постоянного тока, В | от 0 до 10 от -10 до 10 |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 | |
| Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока, % | ±0,1 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10 °C, % | ±0,05 | |
| МАВ17-HART | Диапазон измерений силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % | ±0,1 | |
| Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10°С, % | ±0,05 | |
| МАВыв17 | Диапазон воспроизведения напряжения постоянного тока, В | от 0 до 5 от 0 до 10 |
| Диапазон воспроизведения силы постоянного тока, мА | от 0 до 20 | |
| Пределы допускаемой основной приведенной погрешности воспроизведения напряжения постоянного тока, % | ±0,1 | |
| Пределы допускаемой основной погрешности воспроизведения силы постоянного тока - в диапазоне от 0 до 1 мА включ. - в диапазоне св.1 до 20 мА | ±(0,1 %+0,02 мА)* ±0,1%* | |
| Пределы допускаемой дополнительной приведенной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10 °C, % | ±0,05 | |
| Все модификации | Нормальные условия эксплуатации: - диапазон температуры окружающей среды, °C | от +15 до +35 |
| Модификация | Наименование характеристики | Значение |
| * - 0,1% приведенная к полному диапазону измерений погрешность (от 0 до 20 мА) Примечание - за нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать диапазон измерений (разность между максимальным и минимальным значениями диапазона измерений) соответствующей величины или градуировочной характеристики | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов МАВ17 МАВ17-ТП МАВ17ТС МАВ17-32 MAB17-HART МАВыв17 | 16 16 (2)* 16 32 8 8 |
| Условия эксплуатации модулей: - рабочий диапазон температуры окружающей среды, °С - относительная влажность при температуре окружающей среды +35 °С, %, не более | от -40 до +50 80 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 11,4 до 12,6 |
| Температура хранения и транспортировки, °С | от +5 до +40 |
| Габаритные размеры (высотахглубинахширина), мм (с допуском ±2 мм) | 189,0Х141,0Х24,8 |
| Масса, кг, не более МАВ17 МАВ17-ТП, МАВ17-ТС, МАВыв17, МАВП-HART МАВ17-32 | 0,27 0,21 0,28 |
| * Модуль МАВ17-ТП имеет два выделенных канала для подключения термопреобразователей сопротивления, температуры компенсации свободных концов преобразователей термоэлектрических, по одному на каждую группу разъёмов для подключения | |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модули аналогового ввода/вывода МАВ | МАВ17, МАВ17-ТП МАВ17-ТС, МАВ17-32, МАВП-HART МАВыв17 | 1 шт. |
| Наименование | Обозначение | Количество |
| Паспорт | ЛЯЮИ.468154.010ПС ЛЯЮИ.468154.012ПС ЛЯЮИ.468154.017ПС ЛЯЮИ.468154.018ПС ЛЯЮИ.468154.020ПС ЛЯЮИ.468154.021ПС | 1 шт. |
| Руководства по эксплуатации в электронном виде | ЛЯЮИ.468154.010РЭ ЛЯЮИ.468154.012РЭ ЛЯЮИ.468154.017РЭ ЛЯЮИ.468154.018РЭ ЛЯЮИ.468154.020РЭ ЛЯЮИ.468154.021РЭ | 1 экз. |
| Эмулятор интерфейса EPLC-BUS | ЛЯЮИ.468264.002 | по отдельному заказу |
| Тестовая программа ELPLC-REMOTE-APP | _ | по отдельному заказу |
| Кроссовый модуль аналогового ввода МКАВ17-16 | ТЕГР.469546.004 | по отдельному заказу |
| Кроссовый кабель 37П-37П | ТЕГР.685611.001 | по отдельному заказу |
приведены в п. 2 «Использование по назначению» руководств по эксплуатации.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1-10’16 - 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ЛЯЮИ.460954.012ТУ. Модули аналогового ввода/вывода МАВ17. Технические условия.
