| Номер в госреестре | 92760-24 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | МГЛ |
| Изготовитель | Акционерное общество "ОПТЭК" (АО "ОПТЭК"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 30.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы МГЛ (далее по тексту - газоанализаторы) предназначены для непрерывного автоматического измерения массовой концентрации оксида углерода (СО), сероводорода (H2S), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), хлора (CI2), аммиака (NH3), цианистого водорода (HCN) и объемной доли кислорода (О2) в воздухе рабочей зоны.
Принцип действия газоанализаторов - электрохимический. Определяемый компонент путем диффузии проникает к поверхности электрохимического сенсора, при этом на электродах сенсора возникает электрический ток, пропорциональный концентрации компонента в анализируемом воздухе. Величина этого тока является аналитическим сигналом для измерения концентрации определяемого компонента.
Газоанализаторы представляют собой автоматические приборы непрерывного действия с диффузионным отбором пробы, могут использоваться только во взрывобезопасных помещениях.
Газоанализаторы подразделяются на портативные и стационарные, моноблочные и многоблочные, включающие блок обработки информации (далее по тексту - БОИ, БОИ-Н) и блоки первичного преобразователя (далее по тексту - БПП).
Тип блока обработки информации (БОИ, БОИ-Н), количество, тип, материал корпуса БПП определяются при заказе.
Для БОИ-Н возможно подключение от 1 до 20 БПП.
Для БОИ возможно подключение от 1 до 8 БПП.
Модификации газоанализаторов приведены в таблице 1.
Комплект БПП, подключаемых к БОИ или БОИ-Н, не имеет ограничений по числу комбинаций, с учетом количества БПП и типов определяемых газов, указанных в таблице 1.
Корпус газоанализаторов модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-19М-ХП, МГЛ-20М, МГЛ-20М-Д и МГЛ-20М-П (рисунки 1а, 1в) изготовлен из серого ABS пластика. Крышка, крепящаяся на четырех шурупах к корпусу, выполнена из поликарбоната.
Корпус и крышка газоанализаторов модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-19М-ХПм, МГЛ-20Мм, МГЛ-20М-Дм и МГЛ-20М-Пм (рисунки 1б, 1г) изготовлены из алюминия.
Боковые стенки, передняя и задняя панели корпуса БОИ (рисунок 1д) выполнены из алюминия, верхняя и нижняя крышки из стали, декоративные элементы выполнены из цинка.
Корпус БОИ-Н (рисунок 1е) выполнен из стали, смотровое окно - из поликарбоната.
Корпус модификаций МГЛ-19.ХА и МГЛ-20А (рисунки 1ж, 1з) изготовлен из черного ABS пластика.
Таблица 1 - Модификации газоанализатора (материал корпуса, конструкция, тип интерфейса)
| Токовый выход | Пластмассовый корпус | Металлический корпус | Конструкция, тип интерфейса |
| от 0 до 5 мА | МГЛ-19М-Х МГЛ-20М | МГЛ-19М-Хм МГЛ-20Мм | Моноблочное стационарное исполнение газоанализаторов (БПП). Аналоговый токовый выходной сигнал |
| от 4 до 20 мА | МГЛ-19М-ХД МГЛ-20М-Д | МГЛ-19М-ХДм МГЛ-20М-Дм | |
| МГЛ-19М-ХП МГЛ-20М-П | МГЛ-19М-ХПм МГЛ-20М-Пм | Многоблочное стационарное исполнение газоанализаторов. Стационарный блок первичного преобразователя БПП от 1 до 8 шт. и блок обработки информации БОИ. Стационарный блок первичного преобразователя БПП от 1 до 20 шт. и блок обработки информации БОИ-Н. Цифровой интерфейс RS-232, RS-485 по протоколу Modbus | |
| — | МГЛ-19.ХА МГЛ-20А | — | Портативное исполнение газоанализаторов. Цифровой интерфейс |
П р и м е ч а н и е — Х — цифровое обозначение типа определяемого компонента (1 — СО, 2 — H2S, 3 - SO2, 4 - NO, 5 — NO2, 6 — CI2, 7 — NH3, 8 — О2).
Для газоанализаторов модификаций МГЛ-20А, МГЛ-20М, МГЛ-20Мм, МГЛ-20М-Д, МГЛ-20М-Дм, МГЛ-20М-П, МГЛ-20М-Пм определяемым компонентом является HCN.
БПП газоанализаторов одноблочного и многоблочного исполнения предназначен для получения токового сигнала, пропорционального концентрации определяемого компонента в анализируемом воздухе.
БОИ, БОИ-Н газоанализаторов многоблочного исполнения осуществляют обработку информационного сигнала, обеспечивают вывод значений концентрации на цифровой индикатор, подключение звуковой и световой сигнализации, управление внешними исполнительными устройствами, проводят циклический последовательный опрос всех подсоединенных БПП.
Газоанализаторы модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20М, МГЛ-20М-Д, МГЛ-20Мм, МГЛ-20М-Дм оборудованы двумя порогами срабатывания и сигнализации (световая и звуковая сигнализация), реле сигнализации для подключения коммутируемых устройств, в т. ч. для управления внешними исполнительными устройствами.
Газоанализаторы модификаций МГЛ-19.ХА, МГЛ-20А, а также БОИ и БОИ-Н оборудованы одним порогом срабатывания, реле сигнализации для подключения коммутируемых устройств, в т.ч. для управления внешними исполнительными устройствами, и отдельными реле для подключения внешней сигнализации (световая и звуковая сигнализация).
БПП газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм реле сигнализации не оборудованы.
Газоанализаторы с аналоговым токовым выходом имеют линейный выходной сигнал, пропорциональный содержанию анализируемого компонента в пробе. Перевод значений выходного токового сигнала в концентрацию производится с использованием номинальной статической характеристики преобразования, указанной в эксплуатационной документации.
Внешний вид газоанализаторов представлен на рисунках 1 (а - ж).

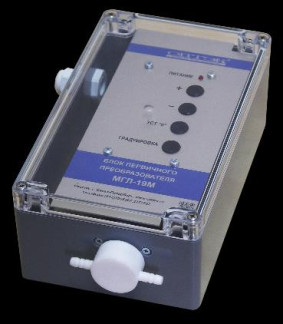

Рисунок 1а - Внешний вид БПП газоанализаторов многоблочного исполнения модификаций
МГЛ-19М-ХП, МГЛ-20М-П
Рисунок 1б - Внешний вид БПП газоанализаторов многоблочного исполнения модификаций
МГЛ-19М-ХПм, МГЛ-20М-Пм
Рисунок 1г - Внешний вид газоанализаторов моноблочного исполнения модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20Мм, МГЛ-20М-Дм
Рисунок 1в - Внешний вид газоанализаторов моноблочного исполнения модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-20М, МГЛ-20М-Д

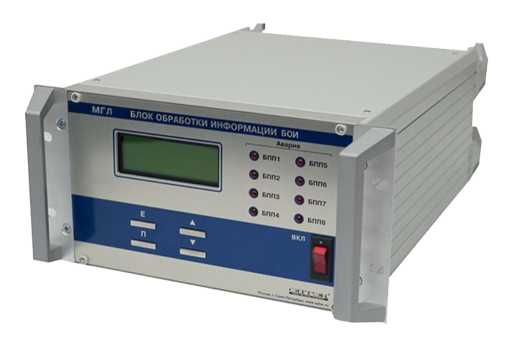

Рисунок 1д - Внешний вид БОИ газоанализаторов многоблочного исполнения

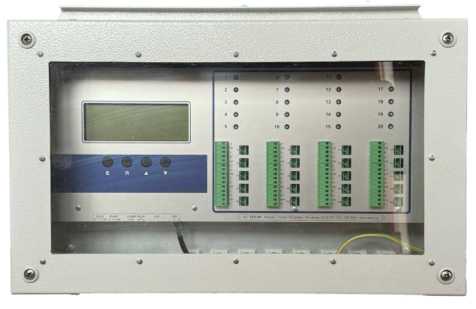

Рисунок 1е - Внешний вид БОИ-Н газоанализаторов многоблочного исполнения
Рисунок 1ж - Внешний вид газоанализаторов портативного исполнения модификаций МГЛ-19.ХА, МГЛ-20А
Элементы настройки измерительной части газоанализаторов конструктивно защищены. Пломбировка корпусов БПП газоанализаторов многоблочного исполнения, газоанализаторов моноблочного исполнения и корпусов газоанализаторов портативного исполнения не предусмотрена (внутренние элементы управления недоступны пользователю).
Корпус БОИ опломбирован сзади и спереди со стороны верхней панели пломбой-наклейкой, которая имеет разрушаемый слой, повреждаемый при попытке несанкционированного вскрытия. Схема пломбировки БОИ приведена на рисунке 2а.
Корпус БОИ-Н опломбирован слева и справа со стороны передней панели пломбой-наклейкой, которая имеет разрушаемый слой, повреждаемый при попытке несанкционированного вскрытия. Схема пломбировки БОИ-Н приведена на рисунке 2б.

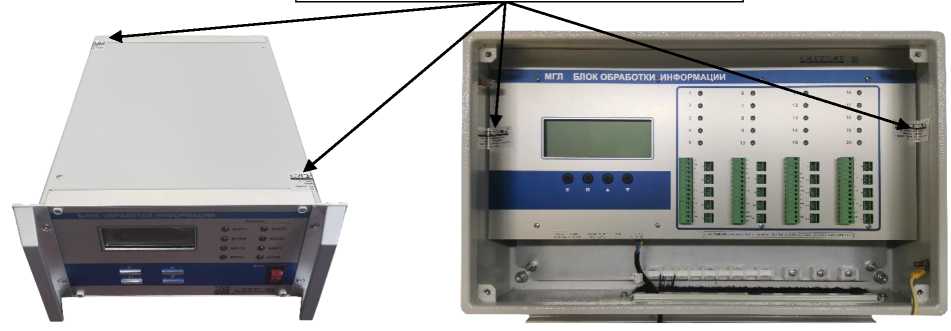

Место расположения пломбы-наклейки
Рисунок 2а - Схема пломбировки БОИ Рисунок 2б - Схема пломбировки БОИ-Н
Знак утверждения типа и заводской номер, состоящий из арабских цифр в формате Х-Y-ZZ (где X - порядковый номер изготовленного газоанализатора (количество знаков числа Х зависит от номера по порядку выпуска), Y - номер квартала изготовления (от 1 до 4) и ZZ - последние две цифры года изготовления), наносится печатным способом на табличку, наклеиваемую на боковую панель одноблочных газоанализаторов модификаций МГЛ-19М-Х, МГЛ-20М, МГЛ-19М-ХД, МГЛ-20М-Д, МГЛ-19М-Хм, МГЛ-20Мм, МГЛ-19М-ХДм, МГЛ-20М-Дм, на боковую панель БПП многоблочных газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-20М-П, МГЛ-19М-ХПм, МГЛ-20М-Пм, на лицевую панель БОИ-Н, на заднюю панель БОИ, на заднюю панель газоанализаторов модификаций МГЛ-19.ХА, МГЛ-20А и сохраняется весь срок эксплуатации.
Состав газоанализатора многоблочного исполнения, тип и заводской номер БОИ (БОИ-Н), количество, тип и заводские номера подключаемых БПП указываются в паспорте на газоанализатор.
Места нанесения знака утверждения типа и заводского номера газоанализаторов представлены на рисунках 3 (а - д).
1
2
1
2
Рисунок 3а - Место нанесения знака утверждения типа (1) и заводского номера (2) газоанализатора модификаций МГЛ-19.ХА и МГЛ-20А

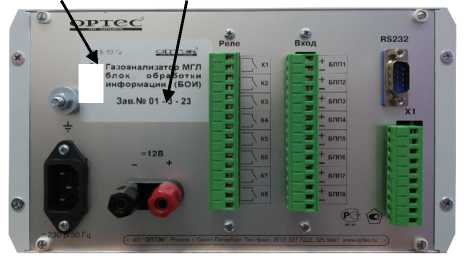

Рисунок 3б - Место нанесения знака утверждения типа (1) и заводского номера (2) БОИ
Рисунок 3г - Место нанесения знака утверждения типа (1) и заводского номера (2) одноблочного газоанализатора модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20М-м, МГЛ-20М-Дм и БПП из состава многоблочных модификаций МГЛ-19М-ХПм, МГЛ-20М-П
Рисунок 3в - Место нанесения знака утверждения типа (1) и заводского номера (2) одноблочного газоанализатора модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-20М, МГЛ-20М-Д и БПП из состава многоблочных модификаций МГЛ-19М-ХП, МГЛ-20М-П
1 2
Рисунок 3д - Место нанесения знака утверждения типа (1) и заводского номера (2) БОИ-Н
Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют встроенное программное обеспечение (далее по тексту - ПО), которое осуществляет следующие функции:
- расчет массовой концентрации (для газоанализаторов модификаций МГЛ-19.ХА, МГЛ-20А, БОИ и БОИ-Н модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-ХП, МГЛ-20М-ХПм);
- отображение результатов измерений на дисплее (для газоанализаторов модификаций МГЛ-19.ХА, МГЛ-20А, БОИ и БОИ-Н модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-ХП, МГЛ-20М-ХПм);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей;
- контроль внешней связи (RS-232, RS-485) для газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-ХП, МГЛ-20М-ХПм.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
ПО закрыто от чтения и записи на стадии производства, конструкция прибора исключает несанкционированный доступ к ПО. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
| БОИ | 2.00 | da067e70 |
| БОИ-Н | 1.00 | a26e1ccb |
| МГЛ-19.ХА, МГЛ-20А | 1.00 | отсутствует |
Диапазоны измерений, пределы допускаемой основной погрешности измерений приведены в таблице 3.
Таблица 3 - Основные метрологические характеристики
| Определяемый компонент | Диапазон измерений содержания определяемого компонента | Номинальная цена единицы наименьшего разряда | Пределы допускаемой основной погрешности | ||
| массовой концентрации, мг/м3 | объёмной доли, % | приведенн ой1), % | относитель ной, % | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Оксид углерода (СО) | от 0 до 20 включ. св. 20 до 200 | - | 0,1 мг/м3 | ±20 - | - ±20 |
| Сероводород (H2S) | от 0 до 10 включ. св. 10 до 100 | - | 0,1 мг/м3 | ±20 - | - ±20 |
| Диоксид серы (SO2) | от 0 до 10 включ. св. 10 до 100 | - | 0,1 мг/м3 | ±20 - | - ±20 |
| Оксид азота (NO) | от 0 до 3 включ. св. 3 до 30 | - | 0,1 мг/м3 | ±20 - | - ±20 |
| Диоксид азота (NO2) | от 0 до 2 включ. св. 2 до 20 | - | 0,1 мг/м3 | ±20 - | - ±20 |
| Хлор (C12) | от 0 до 1,0 включ. св. 1,0 до 10 | - | 0,1 мг/м3 | ±20 - | - ±20 |
| Аммиак (NH3) | от 0 до 20 включ. св. 20 до 200 | - | 0,1 мг/м3 | ±20 - | - ±20 |
| Кислород (O2) | - | от 0 до 25 | 0,1 % об. доли | ±2,5 | - |
| Цианистый водород (HCN) | от 0 до 0,3 включ. св. 0,3 до 3 | - | 0,01 мг/м3 | ±20 - | - ±20 |
1) - приведенной к верхнему пределу диапазона (поддиапазона) измерений.
Таблица 4 - Прочие метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от плюс 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Предел допускаемой дополнительной погрешности от влияния не измеряемых компонентов, в долях от пределов допускаемой основной погрешности | 1,0 |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 |
| Время установления показаний, мин, не более | 5 |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания (В) для модификаций: - МГЛ-20А, МГЛ-19.ХА (постоянный ток, встроенный аккумулятор) - БОИ, БОИ-Н, одноблочных модификаций МГЛ-20М, МГЛ-20Мм, МГЛ-20М-Д, МГЛ-20М-Дм, МГЛ-19М-Х, МГЛ-19М-Хм, МГЛ-19М-ХД, МГЛ-19М-ХДм • от сети переменного тока частотой (50 ± 1) Гц • от сети постоянного тока - БПП многоблочных модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм (питание по токовой петле от БОИ, БОИ-Н) | 3,6 от 207 до 253 12 / 24 — |
| Условия эксплуатации: - диапазон температур окружающего воздуха, оС: для одноблочных модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-20М, МГЛ-20М-Д для МГЛ-19.ХА, МГЛ-20А, БОИ, БОИ-Н для одноблочных модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20Мм, МГЛ-20М-Дм для БПП многоблочных модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм - относительная влажность окружающего воздуха (без конденсации влаги), %, не более - диапазон атмосферного давления, кПа | от -20 до +40 от +5 до +40 от +5 до +40 от +5 до +40 98 от 84,0 до 106,7 |
| Средняя наработка на отказ (при доверительной вероятности Р = 0,95), ч | 24000 |
| Средний срок службы, лет | 6 |
Таблица 6 - Габаритные размеры и масса газоанализаторов
| Обозначение | Габаритные размеры, ШхГхВ, мм, не более | Масса, кг, не более |
| МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-19М-ХП, МГЛ-20М, МГЛ-20М-Д, МГЛ-20М-П | 210x80x145 | 1,0 |
| МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-19М-ХПм, МГЛ-20Мм, МГЛ-20М-Дм, МГЛ-20М-Пм | 195x80x155 | 1,3 |
| БОИ | 390x155x270 | 4,0 |
| БОИ-Н | 500x160x400 | 12,0 |
| МГЛ-19.ХА, МГЛ-20А | 120x40x60 | 0,3 |
наносится печатным способом на табличку, наклеиваемую на боковую панель одноблочных газоанализаторов модификаций МГЛ-19М-Х, МГЛ-20М, МГЛ-19М-ХД, МГЛ-20М-Д, МГЛ-19М-Хм, МГЛ-20Мм, МГЛ-19М-ХДм, МГЛ-20М-Дм, на боковую панель БПП многоблочных газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-20М-П, МГЛ-19М-ХПм, МГЛ-20М-Пм, на лицевую панель БОИ-Н, на заднюю панель БОИ, на заднюю панель газоанализаторов модификаций МГЛ-19.ХА, МГЛ-20А.
Таблица 7 - Комплектность средства измерений
| Наименование | Количество, шт./экз./компл. |
| 1 | 2 |
| Газоанализатор модификаций МГЛ-19.ХА, МГЛ-20А | |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (копия) | 1 |
| Насадка для градуировки | 1 |
| Зарядное устройство | 1 |
| Газоанализатор модификаций МГЛ-19М-Х, МГЛ- МГЛ-19М-Хм, МГЛ-20М, МГЛ-20М-Д, МГЛ- | 19М-ХД, МГЛ-19М-ХДм, 20Мм, МГЛ-20М-Дм |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (копия) | 1 |
| БПП | 1 |
| Сетевой кабель | 1 |
| Насадка для градуировки | |
| Крепежные элементы (для исполнения в БПП пластмассовом корпусе) | 1 |
| Газоанализатор модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм | |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (копия) | 1 |
| БОИ (БОИ-Н) | 1 |
| БПП (тип и число определяется при заказе) | от 1 до 8 в комплекте с БОИ от 1 до 20 в комплекте с БОИ-Н |
| Сетевой кабель для БОИ (БОИ-Н) | 1 |
| Насадка для градуировки | 1 для каждого БПП |
| Крепежные элементы (для БПП в пластмассовом корпусе) | 1 для каждого БПП |
приведены в руководствах по эксплуатации, указанных в таблице 8.
Таблица 8 - Сведения о методиках измерений
| Модификации газоанализаторов | Обозначение РЭ |
| 1 | 2 |
| МГЛ-19.ХА | Раздел 2 «Использование по назначению» ИРМБ.413416.001.РЭ |
| МГЛ-20А | Раздел 2 «Использование по назначению» ИРМБ.413426.001.РЭ |
| МГЛ-19М-Х, МГЛ-19М-Хм | Раздел 2 «Использование по назначению» ИРМБ.413416.002-01.РЭ |
| МГЛ-19М-ХД, МГЛ-19М-ХДм | Раздел 2 «Использование по назначению» ИРМБ.413416.002-01.РЭ |
| МГЛ-20М, МГЛ-20Мм | Раздел 2 «Использование по назначению» ИРМБ.413426.002.РЭ |
Продолжение таблицы 8
| 1 | 2 |
| МГЛ-20М-Д, МГЛ-20М-Дм | Раздел 2 «Использование по назначению» ИРМБ.413426.002.РЭ |
| МГЛ-19М-ХП, МГЛ-19М-ХПм | Раздел 2 «Использование по назначению» ИРМБ.413416.002.РЭ |
| МГЛ-20М-П, МГЛ-20М-Пм | Раздел 2 «Использование по назначению» ИРМБ.413426.003.РЭ |
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 4215-019-23136558-2022 «Газоанализаторы МГЛ. Технические условия».
