| Номер в госреестре | 92761-24 |
| Наименование СИ | Системы измерительные параметров стрелочных переводов и пути СОКОЛ-3 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 30.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные параметров стрелочных переводов и пути СОКОЛ-3 (далее - системы СОКОЛ-3) предназначены для непрерывного бесконтактного измерения, визуализации и оценки геометрических параметров стрелочных переводов, основных и дополнительных геометрических параметров рельсового пути, геометрических параметров вертикальных проводников шахтных подъемов.
Принцип действия систем СОКОЛ-3 основан на методе оптической лазерной триангуляции и инерциальном методе измерения геометрических параметров рельсовой колеи, вертикальных проводников шахтных подъемов и параметров стрелочных переводов.
Лазеры подсвечивают рельсовую колею или вертикальные шахтные проводники с двух сторон, объективы видеокамер фокусируют отраженные лучи в точки на матрицах видеокамер и формируют профили рельсов или проводников шахтных стволов. Полученное изображение преобразуется в цифровой вид и передается посредством высокоскоростного интерфейса на сервер данных, где происходит запись данных для последующей их обработки.
Системы СОКОЛ-3 представляют собой измерительную систему, установленную на мобильное средство диагностики (МСД), например, вагон, локомотив, автомотрису или другую подвижную единицу.
Системы СОКОЛ-3 выпускаются в исполнениях 01, 02 и 03. Системы СОКОЛ-3 исполнений 01 и 02 применяются в сети железных дорог и на линиях метрополитена. Системы СОКОЛ-3 исполнения 03 предназначены для контроля геометрии вертикальных проводников шахтных подъемов.
Конструктивно изделие состоит из измерительного оборудования, закрепленного на ходовой тележке, и оборудования для обработки и передачи данных, размещенного внутри вагона. Под вагоном размещены профилометры и бесплатформенная инерциальная навигационная система (БИНС) (для исполнения 01 и 03), закрепленные на ходовой тележке с помощью специальной рамы. Блок управления питанием и оборудование для обработки и хранения информации - серверы и автоматизированные рабочие места операторов (АРМ) устанавливаются внутри вагона.
На системах СОКОЛ-3 исполнения 03 профилометры, бесплатформенная инерциальная навигационная система (БИНС), блоки управления питанием и обработки информации устанавливаются на подъемной конструкции, закрепленные с помощью специальной рамы.
На системах СОКОЛ-3 исполнения 02 устанавливаются только профилометры (БИНС не устанавливается).
БИНС с помощью инерциального метода вычисляет углы позиционирования ходовой тележки МСД и приращения углов в зависимости от координаты пути для определения основных геометрических параметров рельсовой колеи - уровня, рихтовки, просадки, в том числе на стрелочных переводах.
Профилометры выполняют высокочастотное сканирование верхнего строения пути, получая профиль стрелочных переводов, рельсовой колеи, вертикальных шахтных проводников с требуемой точностью и с заданной дискретизацией по координате пути. Обработка в реальном масштабе времени и постобработка каждого профиля позволяет определить геометрические параметры стрелочных переводов, рельсовой колеи, вертикальных шахтных проводников в целом (ширина колеи) и каждой рельсовой нити (дополнительные параметры -подуклонка, износ рельсов, износ элементов стрелочных переводов и прочее), а также формировать выходные данные в соответствии с железнодорожными нормативными документами, правилами безопасности при ведении горных работ.
Для обеспечения нормального функционирования профилометров при отрицательной температуре окружающей среды предусмотрен обогрев лазеров и видеокамер.
Обогрев осуществляется за счет нагревательных элементов, смонтированных в корпусе устройств, управление обогревом производится с помощью блока питания и синхронизации.
Для защиты стекол измерительного оборудования от грязи и пыли, в конструкции системы СОКОЛ-3 предусмотрен обдув. Каждый патрубок измерительного оборудования соединен с воздуховодом, по которому осуществляется продув воздуха, предварительно очищенного от твердых частиц с помощью воздухоочистителя.

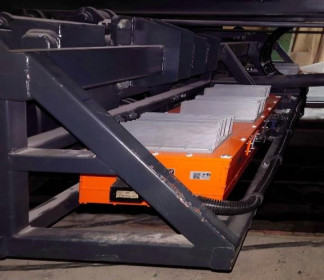

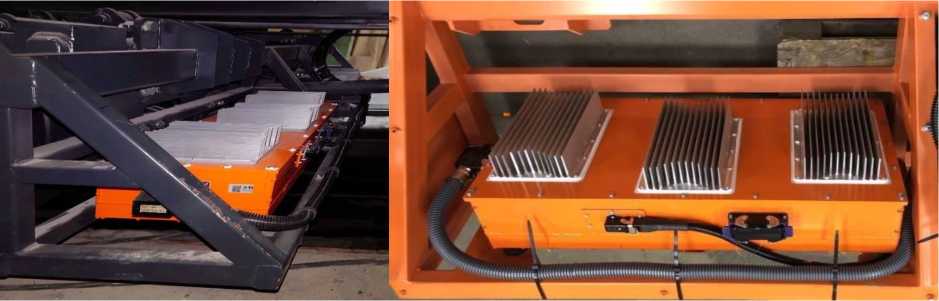

Общий вид системы приведен на рисунке 1.
Рисунок 1 - Общий вид системы измерительной параметров стрелочных переводов и пути
СОКОЛ-3
Блок управления питанием обеспечивает блокировку включения лазеров с помощью ключа безопасности. На корпуса профилометров наносятся знаки лазерной опасности согласно ГОСТ 31581-2012.
Пломбирование систем СОКОЛ-3 осуществляется на боковой поверхности профилометров в виде наклейки-пломбы, имеющей защитный слой и клеевое покрытие.
Заводские номера имеют цифровое обозначение и наносятся на заводскую табличку, закрепленную на корпусе системы СОКОЛ-3 методом наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.

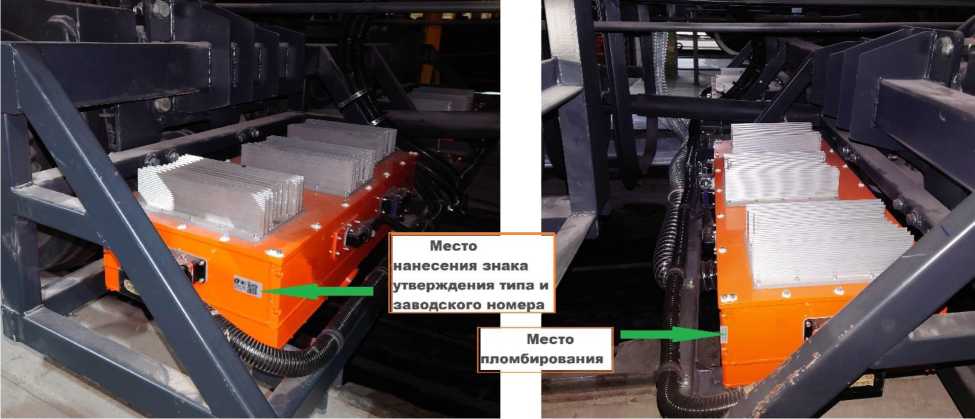

Место нанесения знака утверждения типа, заводского номера и пломбирования обозначено на рисунке 2.
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера систем СОКОЛ-3
Рисунок 3 - Пример маркировочной таблички систем СОКОЛ-3
Программное обеспечение ПО «ИНТЕГРАЛ» установлено на жестком диске компьютера АРМ систем СОКОЛ-3, и предназначено для расшифровки, регистрации, запоминания, индикации показаний систем СОКОЛ-3, анализа и обработки полученных результатов измерения, передачи сохраненных результатов измерений на компьютер и запись массива данных на сервер.
В программном обеспечении функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения систем СОКОЛ-3 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения систем измерительных
параметров стрелочных переводов и пути СОКОЛ-3
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «ИНТЕГРАЛ» |
| Номер версии (идентификационный номер) ПО | Не ниже 1.1.33.0 |
| Цифровой идентификатор ПО | — |
Уровень защиты метрологически значимой части программного обеспечения оценивается, как «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики систем СОКОЛ-3 представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики систем измерительных параметров стрелочных
переводов и пути СОКОЛ-3
| Наименование характеристики | Значение | ||
| Исполнение 01 | Исполнение 02 | Исполнение 03 | |
| Диапазон измерений по уровню взаимного расположения рельсовых нитей, проводников шахтных подъемов, мм | от - 160 до + 160 | не измеряется | от - 160 до + 160 |
| Пределы допускаемой абсолютной погрешности измерений по уровню взаимного расположения рельсовых нитей, проводников шахтных подъемов, мм | ± 0,8 | — | ± 0,8 |
| Диапазон измерений угла (приращение угла) в горизонтальной плоскости, ° | от 0 до 360 | не измеряется | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений угла (приращение угла) в горизонтальной плоскости, ° | ± 0,03 | — | ± 0,03 |
| Диапазон измерений угла (приращение угла) в продольной плоскости, ° | от - 7 до + 7 | не измеряется | от - 7 до + 7 |
| Пределы допускаемой абсолютной погрешности измерений угла (приращение угла) в продольной плоскости, ° | ± 0,03 | — | ± 0,03 |
| Диапазон измерений угла в поперечной плоскости, ° | от - 7 до + 7 | не измеряется | от - 7 до + 7 |
| Пределы допускаемой абсолютной погрешности измерений угла в поперечной плоскости, ° | ± 0,03 | — | ± 0,03 |
| Диапазон измерений параметров рельсовой колеи, стрелочных переводов и проводников шахтных подъемов в зоне измерений профилометров по ширине, мм | от 500 до 1700 | от 500 до 1700 | от 500 до 2300 |
| Пределы допускаемой абсолютной погрешности измерений параметров рельсовой колеи, стрелочных переводов и проводников шахтных подъемов в зоне измерений профилометров по ширине, мм | ± 0,4 | ± 0,4 | ± 0,4 |
| Наименование характеристики | Значение | ||
| Исполнение 01 | Исполнение 02 | Исполнение 03 | |
| Диапазон измерений параметров рельсовой колеи, стрелочных переводов и проводников шахтных подъемов в зоне измерений профилометров по высоте, мм | от 0 до 40 | от 0 до 40 | от 0 до 40 |
| Пределы допускаемой абсолютной погрешности измерений параметров рельсовой колеи, стрелочных переводов и проводников шахтных подъемов в зоне измерений профилометров по ширине, мм | ± 0,4 | ± 0,4 | ± 0,4 |
Таблица 3 - Основные технические характеристики систем измерительных параметров
стрелочных переводов и пути СОКОЛ-3__________________________________________
| Наименование характеристики | Значение |
| Масса, кг, не более | 350 |
| Напряжение питания, В | от 209 до 231 |
| Частота сети переменного тока, Гц | от 49,6 до 50,4 |
| Габаритные размеры, мм, не более | |
| длина | 3000 |
| ширина | 1000 |
| высота | 750 |
| Диапазон рабочих температур, °С | от - 50 до + 50 |
| Относительная влажность воздуха, %, не более | 98 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на заводскую табличку систем измерительных параметров стрелочных переводов и пути СОКОЛ-3 методом наклейки.
Таблица 4 - Комплект поставки систем измерительных параметров стрелочных переводов и пути СОКОЛ-3
| Наименование | Обозначение | Количество |
| Системы измерительные параметров стрелочных переводов и пути СОКОЛ-3 | — | 1 шт. |
| Руководство по эксплуатации | ВДМА.663500.211 РЭ | 1 экз. |
| Формуляр | ВДМА.663500.211 ФО | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа ВДМА.663500.211 РЭ «Системы измерительные параметров стрелочных переводов и пути СОКОЛ-3. Руководство по эксплуатации».
ВДМА.663500.211 ТУ «Системы измерительные параметров стрелочных переводов и пути СОКОЛ-3. Технические условия»;
Государственная поверочная схема для средств измерений длины в диапазоне от 10-9 до 100 м и длин волн в диапазоне от 0 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изменениями, внесенными приказом Росстандарта от 15 августа 2022 г. № 2018).
