Модули измерительные контроллеров программируемых SC9000, 92766-24

Назначение

Модули измерительные контроллеров программируемых SC9000 (далее - модули) предназначены для измерений и формирования аналоговых сигналов постоянного электрического тока.

Описание

Принцип действия модулей основан на аналого-цифровом и цифро-аналоговом преобразовании входных электрических сигналов.

Модули измерительные входят в состав контроллеров SC9000, которые относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из вставляемых в монтажную корзину согласно требуемой конфигурации блоков и модулей из числа следующих:

- главного процессорного модуля;

- модулей связи;

- модулей ввода-вывода цифровых сигналов.

- измерительных модулей, предназначенных для ввода/вывода аналоговых сигналов, выпускающихся в двух модификациях: 32-канальный измерительный модуль ввода аналоговых сигналов AI9010 и 16-канальный измерительный модуль вывода аналоговых сигналов AO9010;

- блоков питания.

Контроллеры SC9000 осуществляют также прием, обработку и формирование цифровых дискретных сигналов, регулирование технологического процесса, выдачи сигнализации.

Корпус модулей выполнен из металла и пластмассы. Модуль покрывает защитный слой так, чтобы устройства не подвергались воздействию при манипуляциях с модулем. Измерительные модули устанавливаются в монтажные корзины. Каждый экземпляр контроллеров программируемых SC9000 может включать до 15 корзин - одна главная и до 14 корзин расширения. Подключение контроллеров программируемых SC9000 к персональному компьютеру осуществляется посредством интерфейса Ethernet.

Электрическое подключение сигналов к измерительным модулям осуществляется через терминальные панели, на которых расположены винтовые клеммы для внешних подключений. Терминальная панель подключается к монтажной корзине с помощью специального многожильного кабеля с разъёмами.

Заводской номер в виде буквенно-цифрового обозначения, однозначно идентифицирующий модуль, наносится типографским способом на информационную наклейку, располагающуюся на каждом модуле, и в паспорте. Место нанесения заводского номера указано на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид модулей измерительных контроллеров

программируемых SC9000

представлены на рисунках 1 и 2.

Модуль измерительный AO9010

Модуль измерительный AI9010

(Светодиодные индикаторы состояния

. Светодиодные

I индикаторы

Г коммуникации по

1 шине1Р_Ви5

I Светодиодные

> индикаторы

I питания FTA

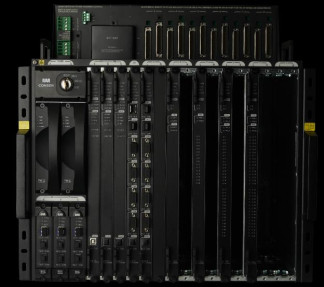

Рисунок 1 - Общий вид модулей измерительных в составе контроллеров программируемых

SC9000

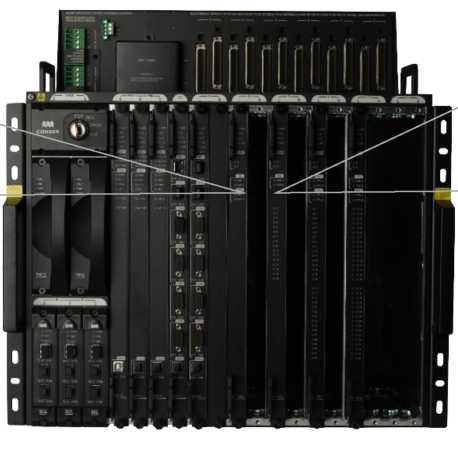

Место расположения информационной наклейки

Рисунок 2 - Общий вид модулей с указанием места нанесения заводского номера Пломбирование модулей измерительных не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) модулей состоит из: встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Внешнее программное обеспечение Architect, не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с программируемыми контроллерами SC9000. Оно позволяет выполнять:

- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);

- конфигурирование систем промышленной связи на основе стандарта Ethernet; программирование логических задач контроллеров на языках LAD (Ladder Diagram) и FBD (Function Block Diagram);

- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;

- установку парольной защиты от несанкционированного доступа. Внешнее ПО защищено посредством механизма авторизации пользователя.

Программное обеспечение Architect не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические и технические характеристики модулей приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики модулей

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность устройств

Сведения о методах измерений

приведены в разделе «Компоненты системы» документа «Контроллеры программируемые и модули измерительные SC9000. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Стандарт предприятия. Модули измерительные контроллеров программируемых SC9000.
