| Номер в госреестре | 92770-24 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | COBO |
| Изготовитель | TALLERES COBO HERMANOS S.L., Испания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны COBO (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. Цистерна состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Пломбирование полуприцепов предусмотрено.

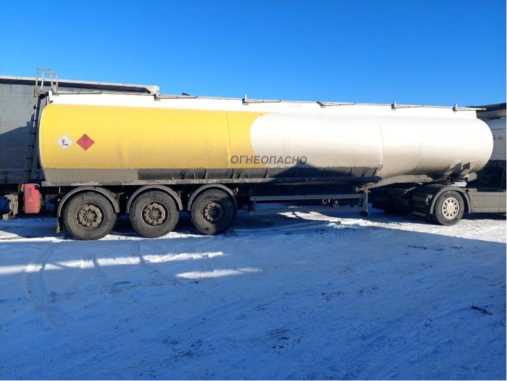

Общий вид полуприцепов-цистерн COBO №№ VS9S0A4SN43019119,
VS9S0A5SN43019034, VS9S0A6SN43019129 представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцепов-цистерн COBO
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка расположена на передней раме ППЦ.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 43000 |
| Количество секций, шт. | 6 |
| Вместимость 1 секции, дм3 | 7200 |
| Вместимость 2 секции, дм3 | 7200 |
| Вместимость 3 секции, дм3 | 7000 |
| Вместимость 4 секции, дм3 | 7200 |
| Вместимость 5 секции, дм3 | 7200 |
| Вместимость 6 секции, дм3 | 7200 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 6000 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 12500 2550 3800 |
| Температура окружающей среды при эксплуатации, °С | от - 40 до + 50 |
Наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Количество | Обозначение |
| 1 | Полуприцепы-цистерны | 3 шт. | COBO |
| 2 | Паспорт | 3 шт. | — |
приведены в Паспорте «Полуприцеп-цистерна COBO», раздел 10.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
