Микроманометр ПМКМ-1, 92771-24

Микроманометр ПМКМ-1 (далее по тексту - микроманометр) предназначен для измерений разности давлений, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	92771-24
Наименование СИ	Микроманометр
Обозначение типа СИ	ПМКМ-1
Изготовитель	Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск
Год регистрации	2024
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Микроманометр может применяться в качестве вторичного эталона по государственной поверочной схеме для средств измерений разности давлений до 1-105 Па, утвержденной приказом Росстандарта от 31.08.2021 № 1904.

Описание

К данному типу относится микроманометр ПМКМ-1 с зав. № 21.

Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.

Микроманометр состоит из двух сосудов, подвижного и неподвижного, соединенных между собой резиновой трубкой, корпуса, индикатора, микрометра окулярного, термометра, концевых мер длины.

Конструктивно микроманометр представляет собой техническое устройство, состав которого представлен в таблице 1.

Заводской номер нанесён типографским способом на маркировочную табличку, расположенную на корпусе микроманометра, в формате цифрового обозначения.

Пломбировка отдельных частей микроманометра не предусмотрена.

Нанесение знака поверки на микроманометр не предусмотрено.

Общий вид микроманометра приведен на рисунке 1.

Место нанесения заводского номера представлено на рисунках 1 и 2. Информационная табличка представлена на рисунке 2.

Таблица 1 - Состав микроманометра

Наименование	Кол-во
Микроманометр
в составе:
Подвижный сосуд (в сборе)	1
Узел неподвижного сосуда (в сборе) с микроскопом, осветителем	1
Основание в сборе	1
Микрометр окулярный винтовой МОВ-1-16х	1
Индикатор многооборотный 1МИГ, с ценой деления 0,001 мм, рег. № 49140-12	1
Меры длины концевые плоскопараллельные, набор № 3, номинальные значения от 0,5 до 100 мм (по ГОСТ 9038-90, класс точности 1), рег. № 74059-19	1 набор
Мера длины концевая плоскопараллельная, номинальное значение 250 мм (по ГОСТ 9038-90, класс точности 1), рег.№ 74059-19	1
Мера длины концевая плоскопараллельная, номинальное значение 300 мм (по ГОСТ 9038-90, класс точности 1), рег.№ 74059-19	1
Мера длины концевая плоскопараллельная, номинальное значение 200 мм, из состава набора № 8 (по ГОСТ 9038-90, класс точности 1), рег. № 21163-11	1
Термометр цифровой малогабаритный ТЦМ 9410 в комплекте с ТТЦ 01180, рег. № 68355-17	1

Место нанесения заводского номера, место нанесения знака утверждения типа

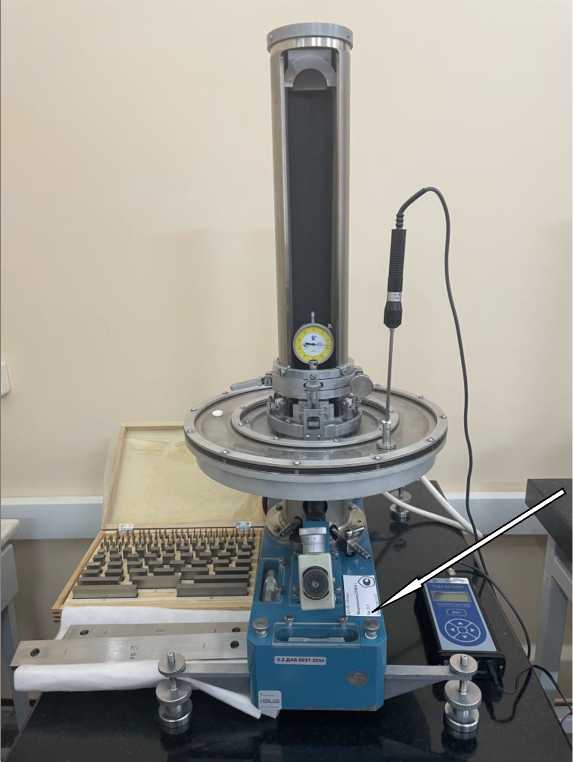

Рисунок 1 - Общий вид микроманометра ПМКМ-1

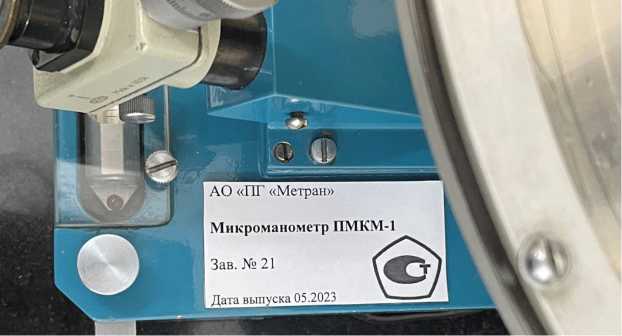

Рисунок 2 - Информационная табличка

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений разности давлений, Па	от 100 до 4000
Пределы допускаемой абсолютной погрешности измерений разности давлений, Па	±0,2
Среднее квадратическое отклонение измерений давления, Па, не более	0,08

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая жидкость	Дистиллированная вода по ГОСТ Р 58144-2018
Габаритные размеры, мм, не более:
- длина	590
- ширина	400
- высота	800
Масса (с упаковкой), кг, не более	36
Условия эксплуатации: - температура окружающего воздуха, °С	от +18 до +22
- температура рабочей жидкости, °С	от +18 до +22
- относительная влажность воздуха, %	от 40 до 80
- атмосферное давление, кПа	от 84 до 106,7
