| Номер в госреестре | 92772-24 |
| Наименование СИ | Анализаторы пыли автоматические |
| Обозначение типа СИ | Борей-РМ |
| Изготовитель | Общество с ограниченной ответственностью "Сенсоматика" (ООО "Сенсоматика"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 30.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы пыли автоматические Борей-РМ (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений концентраций общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0.
К настоящему типу относятся анализаторы модификаций LS1, LS3, LSIm.
Принцип действия - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами света. Луч от источника света просвечивает измерительный объем, через который прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность светового импульса пропорциональна размеру частиц, количество импульсов соответствует количеству частиц. По измеренной интенсивности рассеянного излучения и количеству импульсов производится расчет массовой концентрации общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0 с учетом известной плотности пыли.
Конструктивно анализаторы выполнены в виде моноблока, в корпусе которого расположены датчик пыли, пробоотборный насос с контрольным расходомером для прокачки воздушной пробы и компьютерный блок, также дополнительно датчики температуры и влажности анализируемого воздуха. Для отбора пробы вне помещения на пробоотборный вход анализаторов устанавливается сборный пробоотборник с устройством подогрева для осушения воздушной пробы. Проба подается в измерительный объем анализатора при стандартной температуре, заданной по умолчанию. На корпусе анализаторов предусмотрены пробоотборные штуцера для пропускания воздушной пробы, разъемы USB для подключения клавиатуры и компьютерной мыши, разъем HDMI для подключения монитора.
Датчик пыли состоит из измерительного объема, источника света (лазер), фотоприемника, оптической системы, формирующей лазерный луч, и оптической системы, фокусирующей рассеянный частицами свет на фотоприемник.
Результаты измерений отображаются одновременно в измерительных каналах TSP, РМ10, РМ2.5, РМ1.0. Данные с анализатора могут передаваться на внешние устройства через интерфейсы связи RS-232, RS-485 и RJ-45. Через интерфейсы RS-232, RS-485 данные передаются по протоколу Modbus RTU, через RJ-45 - по протоколу Modbus TCP.
Питание анализаторов осуществляется от сети переменного тока.
Анализаторы применяются для непрерывного мониторинга и могут быть установлены в системы соответствующих постов контроля.
Модификации отличаются объемным расходом отбираемой воздушной пробы и наличием встроенного дисплея. Модификации LS1 и LS3 выпускаются со встроенным дисплеем, модификация LSIm может быть с дисплеем или без него. В случае отсутствия встроенного дисплея, данные отображаются на подключенном мониторе.

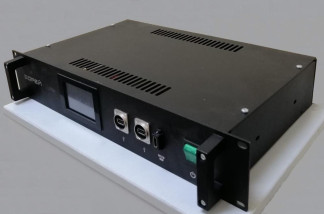

Общий вид анализаторов представлен на рисунках 1 и 2.
а) вид лицевой панели
б) вид задней панели
Рисунок 1 - Общий вид анализаторов модификаций LS1 и LS3
а) вид лицевой панели
б) вид задней панели
Рисунок 2 - Общий вид анализатора модификации LSIm (без дисплея)

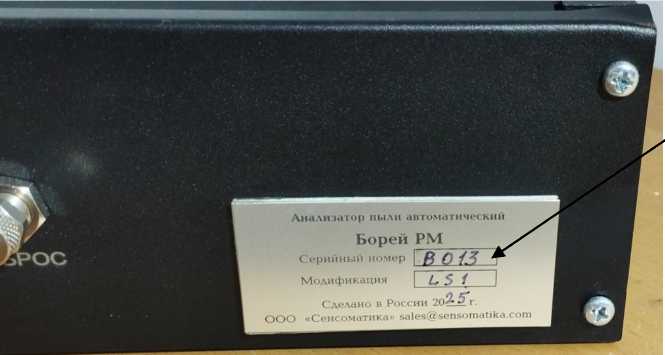

Идентификационные данные анализаторов (тип, модификация, серийный номер и год изготовления) включены в маркировку, наносимую методом термопечати на пластиковый шильд, который крепится клеевым способом на заднюю панель анализатора. Серийный номер указывается в четырехзначном буквенно-цифровом формате (модификации LS1 и LS3) или в шестизначном цифровом формате (модификация LSIm). Маркировка показана на рисунке 3.
Место нанесения серийного номера
Рисунок 3 - Маркировка анализаторов
В анализаторах предусмотрена пломбировка для ограничения доступа к местам настройки (регулировки) в виде специальных наклеек. Места установки пломб показаны на рисунке 4.
Места пломбировки
Рисунок 4 - Схема пломбировки анализаторов от несанкционированного доступа
Нанесение знака поверки непосредственно на анализаторы не предусмотрено.
Анализаторы имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, хранение, отображение и передача результатов измерений на внешние устройства, а также управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PM SOFT |
| Номер версии (идентификационный номер) ПО | не ниже v.2.5 |
| Номер реестровой записи в Едином реестре Российских программ | 20845 |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0, мг/м3 | от 0,001 до 100 |
| Пределы допускаемой приведенной* погрешности измерений массовой концентрации общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0 при измерении до 0,1 мг/м3 включ., % | ±20 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0 при измерении св. 0,1 мг/м3, % | ±20 |
| Номинальный объемный расход отбираемой воздушной пробы для модификации, дм3/мин: LS1 | 1,20 |
| LS3 | 2,83 |
| LSIm | 3,00 |
| Пределы допускаемой относительной погрешности объемного расхода отбираемой воздушной пробы, % | ±5 |
| * Приведенная погрешность измерений массовой концентрации пыли нормирована | |
| относительно верхней границы данного интервала измерений. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон размеров регистрируемых частиц пыли, мкм | от 0,2 до 40 |
| Собственный фон, мг/м3, не более | 0,001 |
| Параметры питания от сети переменного тока: | |
| напряжение переменного тока, В | от 207 до 253 |
| частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, В^А, не более | 150 |
| Габаритные размеры модификаций, мм, не более: | |
| LSI, LS3 | |
| высота | 90 |
| ширина | 450 |
| длина | 270 |
| LSIm | |
| высота | 90 |
| ширина | 450 |
| длина | 370 |
| Масса модификаций, кг, не более: LSI, LS3 LSIm | 10 12 |
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +35 °С, %, не более атмосферное давление, кПа | от +4 до +50 95 от 84 до 106,7 |
наносится на титульные листы руководства по эксплуатации и паспорта анализатора методом компьютерной графики.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор пыли автоматический Борей-РМ | — | 1 шт. |
| Шнур сетевой | — | 1 шт. |
| Руководство по эксплуатации | СНМК.413316.001 РЭ | 1 экз. |
| Паспорт | СНМК.413316.001 ПС | 1 экз. |
| Примечание - Модификация анализатора указывается при заказе | ||
приведены в разделе 2 «Использование изделия по назначению» документа СНМК.413316.001 РЭ «Анализатор пыли автоматический Борей-РМ. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пп. 3.1.2, 4.45);
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
СНМК.413316.001ТУ «Анализатор пыли автоматический Борей-РМ. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.11.2024 |
